美国ALICAT 绝压和表压压力传感器 30系列

测量范围广,实时在线数字化压力监测

30系列压力传感器测量过程系统内任意点气体或液体的绝压(真空)或表压(本地大气压)。这种在线设计允许量化流动过程的压力,且无需将系统端部封闭。

在差压压力控制器和传感器中,30系列压力传感器测量过程系统内任意两点之间的差压。两个过程端口分别连接至差压压力传感器的相对两侧;正数读数表示左侧(上游)过程端口压力较高,负数读数表示右侧(下游)端口压力较高。若您打开下游端口,使其面向大气环境,则这款差压压力传感器还可用作端闭表压压力传感器。

应用及案例


●  气体分析
●  过滤器通过特性
●  真空镀膜及过程控制

产品特色

●  快速、准确。30S系列压力传感器以NIST可溯源精度测量压力,且响应时间仅10ms。

●  使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。

●  连接。30S系列压力传感器默认采用数字与模拟两种通讯方式;订购时,可选择以太网/IP、EtherCAT、DeviceNet、Profibus或Modbus(RTU和TCP/IP)通讯,方便与您的数字工业或实验室网络整合。



性能指标


量程

绝压:15 - 3000 PSIA

表压:0.07 - 3000 PSIG

差压:0.07 - 500 PSID

满量程压力标准精度

± 0.25%满量程(量程<0.07 PSI,精度需咨询厂家)

满量程压力高精度选项

± 0.125%满量程(量程<0.07 PSI需咨询厂家)

重  复  性

± 0.08%满量程

零点漂移&满量程漂移

0.02%满量程/℃(从校准温度开始)

测量范围

0.5% ~ 100% 满量程

传感器极限压力

0.07 - 100psi:3 × 满量程

500 - 3000psi:1.5×满量程

显示响应时间

<10 ms

预热时间

< 1 s



操作条件


兼容介质

兼容所有非腐蚀性气体1

工作温度

-10 ~ 60 ℃

最大静态压力(仅限压差控制器)

≤100PSID:200 psig

500PSID:750 psig

安装敏感性

防护等级

IP40

接液材质

0.07 - 100psi:302、303、304不锈钢,FKM、陶瓷、玻璃、金、环氧树脂、硅橡胶、聚酰胺、硅

500 - 3000psi:302、303、304、316L不锈钢、FKM

注1、对于腐蚀性气体,请参阅我们的 30S 系列压力计。



通讯电源


带背光灯按键的单色LCD

或彩色TFT显示器

显示压力

数字输出信号

RS-232、RS-485、DeviceNet、EtherCAT、EtherNet/IP、Modbus RTU、Modbus TCP/IP、PROFIBUS

模拟输出信号选项

0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

模拟信号刷新频率

1000Hz

显示刷新频率

1000Hz

数字信号刷新频率

40Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差

电气接口

DB9M,可选DB15、6针锁定、8针圆形DIN、

8针M12等

供电电压

9-28 VDC (12-30 VDC用于4-20 mA或0-10VDC输出)

供电电流

40 mA(+40 mA,对于4-20 mA)



选项配件


(需另行订购)

●  过程端口接头和过滤器

●  电源

●  通讯线缆和转换线缆

●  BB3和BB9多点式集线盒

●  Flow Vision软件



包装清单


30系列绝压和表压压力传感器(电源需另行订购)

NIST可溯源校准证书

艾里卡特操作说明书



机构认证

1


尺寸详图





尺寸压损


机械尺寸1

4.1" H × 2.4" W × 1.1" D

过程连接2

1/8" NPT内螺纹

注1、公制尺寸数据见图纸;

2、与Swagelok®管、Parker®、表面密封、快接接头和卡套转接头相兼容,也可根据要求连接VCR和SAE。

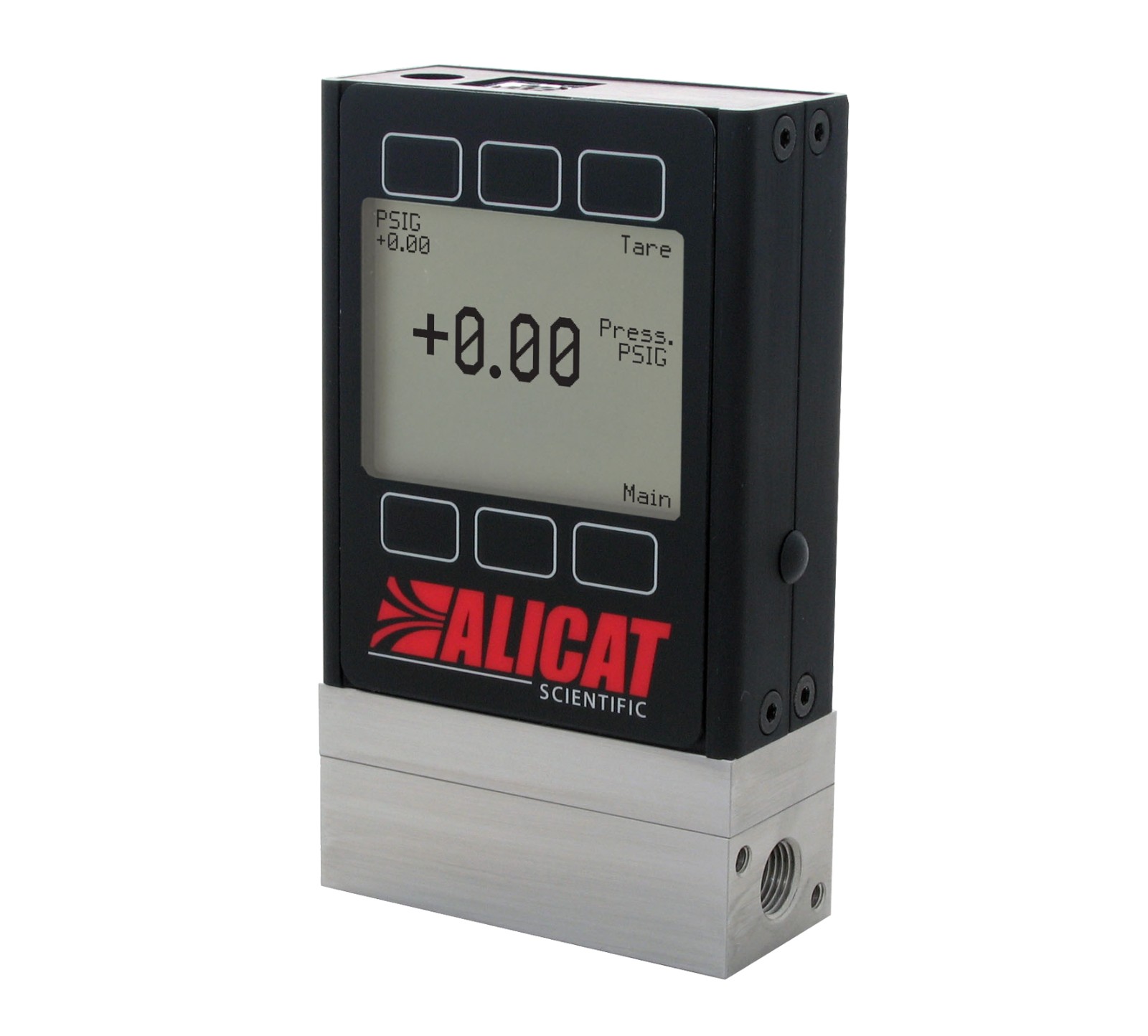

产品大图





型号列表


艾里卡特30系列压力传感器适用于非腐蚀性气体(可选30S系列抗腐蚀型)


差压

绝压

表压

2 INH2OD

15 PSIA

2 INH2OG

1 PSID

30 PSIA

1 PSIG

5 PSID

100 PSIA

5 PSIG

15 PSID

500 PSIA

15 PSIG

30 PSID

1000 PSIA

30 PSIG

100 PSID

1500 PSIA

100 PSIG


2000 PSIA

500 PSIG


3000 PSIA

1000 PSIG



1500 PSIG



2000 PSIG



3000 PSIG
