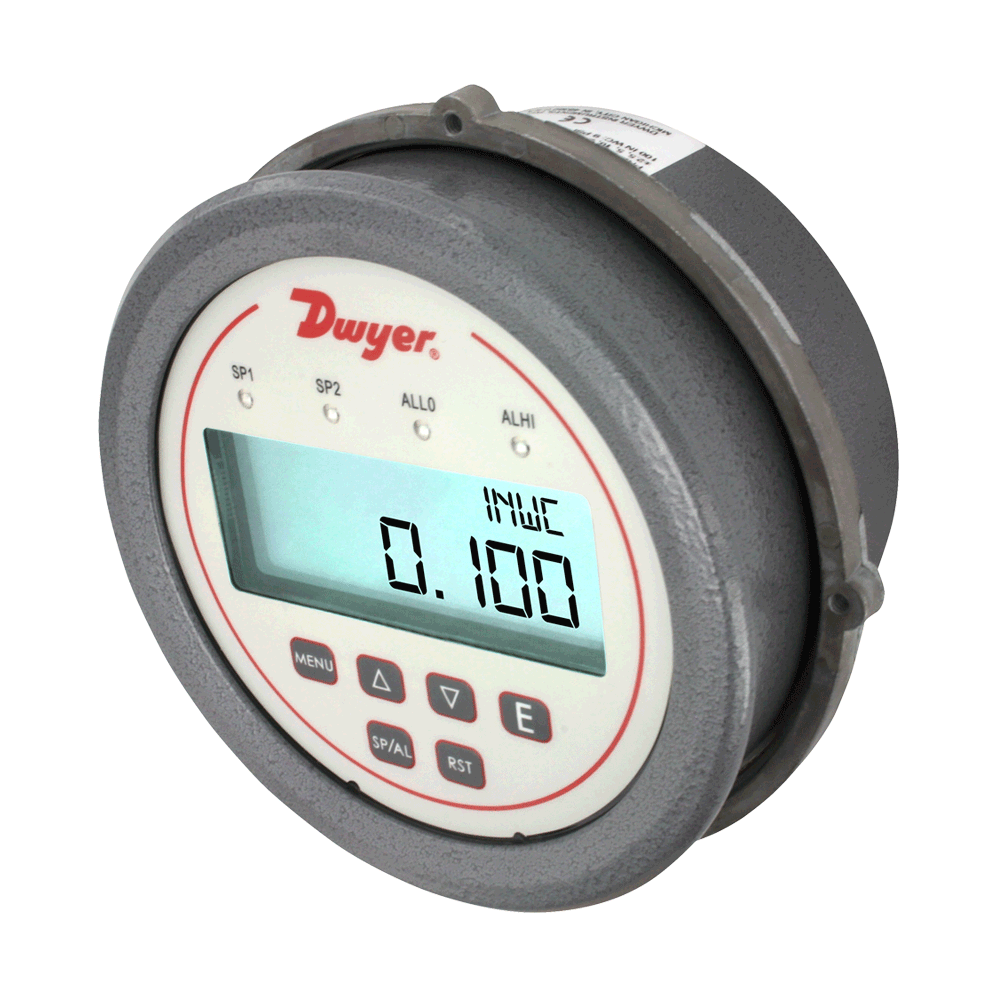

Dwyer 微差压控制器 DH3系列

和Photohelic®尺寸一样的数显微差压控制器,有用于流量测量的开方输出

DH3系列Digihelic®微差压控制器是一款三合一的组合仪表,它将数显表,控制开关和变送器组合成一体。这样组合不仅仅节约了仓储空间,还节省了安装费用和时间。Digihelic®微差压控制器最适用于测量差压,风速或风量的应用场合。量程低至0.25到2.5英寸水柱的范围时精度为1%,量程大于或等于5英寸水柱时的精度为0.5%,还可以有正负组合量程。

Digihelic®微差压控制器可选各种通用的压力,风速,风量工程单位,它带有2个单刀双掷的开关,可调回差,并且还输出可对应量程的4-20mA输出信号。

采用面板上的按键编程配置非常容易:安全设置,工作方式选择(压力,风速或风量),工程单位选择,K系数选择,圆管方管选择,报警设定点设置,手动自动复位选择,报警延迟,峰谷值记录,数字阻尼,4-20mA对应量程等等。

应用及案例


•  风管风量

•  过滤器状态

•  风管或建筑物内静压

•  风门和风机控制


产品特色


•  三合一组合仪表一个产品可取代多个,从而节省库存,安装时间和费用。

•  即使在极低量程内,满量程精度为1%,对于高于5 in w.c.的量程精度为0.5%。具备更高的测量精度。

•  安全的菜单程序设计成只为有经验的技术人员使用

•  可选不锈钢表圈与Magnehelic®差压表的安装直径相同,简化了现场升级为DH3差压控制器。



技术指标


适用介质:空气和不可燃,兼容气体

材       质:请咨询我们

外壳材料:压铸铝表壳和表圈

精       度:0.25 in和±0.25 in w.c. 量程:±1.5%;

                 0.5 in - 5 in w.c. 和对应的双向量程(除 ±2.5 in w.c.):±1%;

                 所有其它量程:±0.5% @ 77°F (25°C)包括滞后和可重复性(经过1小时的预热)

稳  定  性:每年< ±1%

压力限制:量程≤ 2.5 in w.c.: 25 psi;

                 ±2.5", 5 in w.c.: 5 psi;

                 10 in w.c.: 5 psi;

                 25 in w.c.: 5 psi;

                 50 in w.c.: 5 psi;

                 100 in w.c.: 9 psi

温度限制:32 - 140°F (0 - 60°C)

补偿温度范围:32 - 140°F (0 - 60°C)

温度影响:0.020%/°F (0.036/°C) 从 77°F (25°C)

                 对于0.25 in 和±0.25 in w.c. 量程:±0.03%/°F (±0.054%/°C)

电源要求:12 - 28 VDC, 12 - 28 VAC 50 - 400 Hz

电源消耗:最大3VA

输出信号:4 - 20 mA DC,最大900 Ω

零点和量程调整:通过菜单调整。

响应时间:250ms(阻尼设定-1)

显       示:背光4位LCD,0.4"高度LED指示灯,用于设定点和报警状态指示

电气连接:1/8" 内螺纹NPT。侧面或背面连接

安装方向:垂直地面安装

尺       寸:5" (127 mm) 外径 x 3-1/8" (79.38 mm)

                -SS表圈:4-3/4''(120.7mm)外径x2-21/32(67.5mm)

重       量:1.75 lb (794 g)

机构认证:CE



开关技术指标

开关类型:2单刀双掷继电器

电气额定值:1 A @ 30 VAC/VDC

设定点调整:采用面板上的按键可调



选项配件


选项

要订购添加后缀:

描述

-SS

304磨砂不锈钢表圈。+Magnehelic®差压表兼容。

例:DH3-004-SS

-NIST

NIST可溯源校准证书

例:DH3-004-NIST

-FC

工厂校准证书

例:DH3-004-FC


配件

型号

描述

A-298

嵌入式安装支架

A-301

用于1/4''金属管连接的静压取压头

A-302

用于3/16''1/8''内径塑料或橡胶管的静压取压头

A-302F-A

303不锈钢静压取压头带安装法兰;用于3/16''内径橡胶或塑料管;4''插入深度;包括安装螺钉

A-370

嵌入式安装支架;然后支架用于表面安装;钢制灰色环氧面漆

A-489

4''直式静压取压头带法兰



安装手册

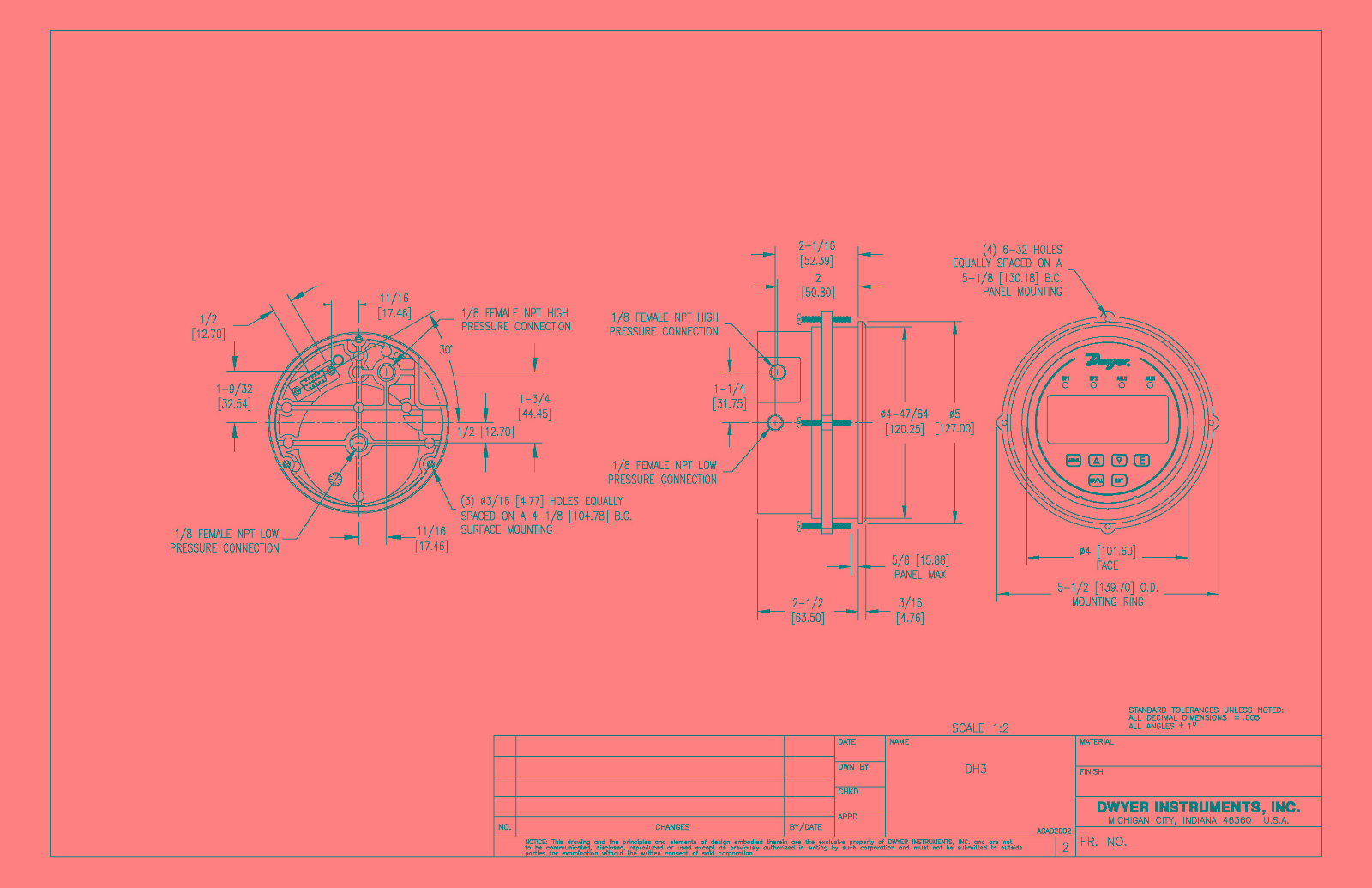

尺寸详图


尺寸图-DH3_DD.pdf




产品大图






型号列表


型号表

型号

量程

型号

量程

DH3-002

DH3-003

DH3-004

DH3-005

DH3-006

DH3-007

DH3-009



0 - 0.25 in w.c.

0 - 0.5 in w.c.

0 - 1 in w.c.

0 - 2.5 in w.c.

0 - 5 in w.c.

0 - 10 in w.c.

0 - 25 in w.c.

*DH3-010

*DH3-011

*DH3-013

*DH3-014

*DH3-015

*DH3-016

*DH3-017

*DH3-018

0 - 50 in w.c.

0 - 100 in w.c.

0 - ±0.25 in   w.c.

0 - ±0.5 in   w.c.

0 - ±1 in w.c.

0 - ±2.5 in   w.c.

0 - ±5 in w.c.

0 - ±10 in w.c.

*风速和风量不适用于正负组合量程型号以及DH3-010*DH3-011
