Dwyer 迷你差压开关/表 MP系列

尺寸小,价格低,带开关信号输出

MP系列 Mini-Photohelic® 微差压开关/表将可靠耐用的Minihelic® II为差压表和和两个单刀双掷的设定开关结合起来,用于监测和控制气体的正压,负压或差压,微差压表的读数和开关的动作是分别独立的。 前面板和背板上都带有开关的状态LED指示灯,开关的设定点值可通过背板上的按键来调整。这个小尺寸的微差压开关/表最适用于通风柜,洁净室,以及除尘,气力输送等应用场合。

应用及案例


•  通风柜

•  集尘

•  气力输送

•  洁净室


产品特色


•  仪表读数不受开关操作的影响,即使在断电时也会继续读取压力

•  LED 指示器可观察设定点的开关状态

•  紧凑的设计除了可以满足功率较大的设备,同时满足相同的规格的应用



技术指标


差压表技术指标

介质:空气和不易燃,兼容气体

材质:请向厂家咨询

精度:满刻度的±5% @ 70?F(21.1 ℃)。垂直安装

压力范围:30 psig(2.067 bar)

温度范围:20 至120?F(-6.7 至49 ℃)

连接件:软管接头用于3/16" 内径管(STD)1/8? NPT 外螺

纹(可选择)

尺寸:4-1/8"(104.78 mm)深x 3-1/16"(77.79 mm)直径

重量:23 oz(652 g)


开关技术指标

开关类型:(2)单刀双掷继电器

电气指标:5A @ 120/240 VAC Resistive;5A @ 30 VDC

电气连接:旋紧式接线盒。可连接22-12 AWG 电线

电源:24 VDC / 24 VAC 50/60 Hz 4 瓦

安装定位:压力表表面在垂直方向

设定点调节:按键

标准附件:(2)安装螺钉,(1).050? 六角扳手

机构认证:UL,cUL,CE



选项配件


选项

要订购添加后缀:

描述

-NPT

1/8" 外螺纹 NPT

例:MP-000-NPT

-NIST

NIST可溯源校准证书

例:MP-005-NIST


配件

型号

描述

A-301

 静压头为1/4"金属管连接

A-302

 静压头为3/16"和1/8"内径塑料或橡胶管

A-302F-A

 带安装法兰的303不锈钢静压取压头,用于3/16"内径的橡胶或塑料 管,插入深度为4",带安装螺丝

A-489

 带法兰连接的4"直式静压取压头



安装手册


Instruction Manual.pdf



尺寸详图


尺寸图-MP.pdf

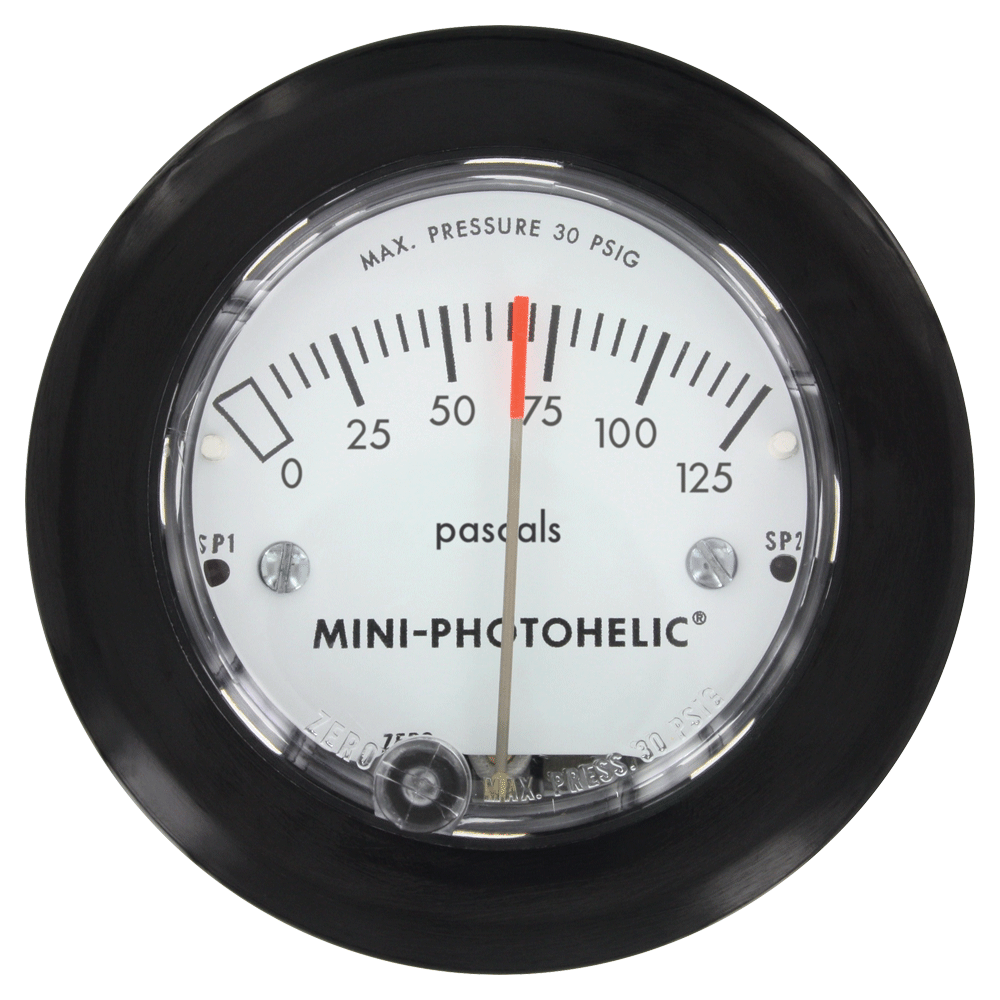

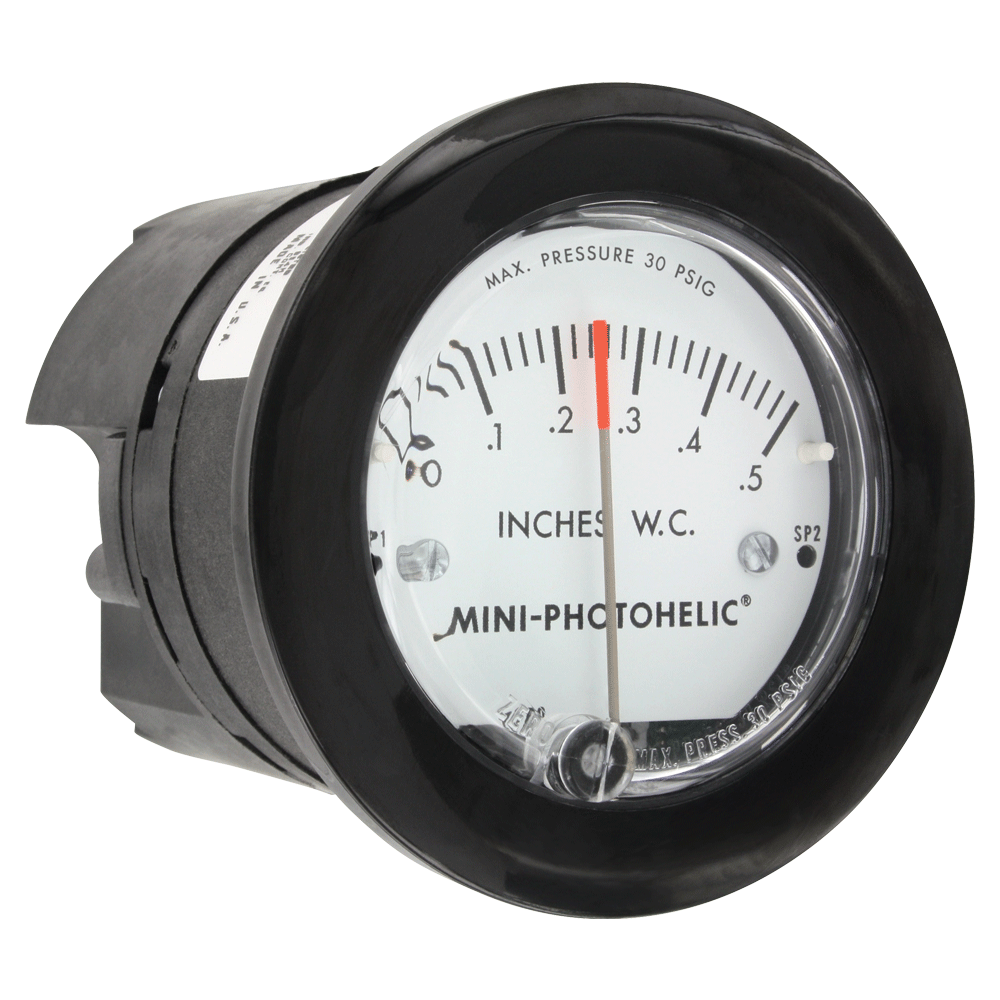

产品大图






型号列表


型号表

型号

量程,Inches of Water

型号

量程,Pa

MP-000

0-0.5

MP-125PA

0-125

MP-001

0-1.0

MP-250PA

0-250

MP-002

0-2.0

MP-500PA

0-500

MP-003

0-3.0

型号

量程,kPa

MP-005

0-5.0

MP-010

0-10

MP-1KPA

0-1

MP-020

0-20

MP-3KPA

0-3
