ALICAT 双阀异型(远程)大流量-压力控制器 38系列

随时实施密闭容器压力或真空控制

在密闭容器专用压力控制器中,艾里卡特38系列双阀压力控制器(带远程传感功能)采用两个比例阀精确控制端闭容器内的气体压力,并采用物理方式将压力传感器与阀门、流道相互隔离,由此您可将压力准确控制在您需要的值。因此,您可对难以安装整套压力控制器的区域进行压力控制,这还将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。

应用及案例


●  气体分析

●  过滤器通过特性

●  真空镀膜及过程控制


产品特色


●  快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。


●  通讯连接。38系列双阀压力控制器利用串行通讯RS232/485或者EtherNet/IPEtherCATDeviceNetProfibusModbusRTUTCP/IP)选项,可将38系列双阀压力控制器轻松整合到您的数字工业网络中。


●  高效。双阀门设计中的第二个比例阀用于排出过剩压力,但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要控制压力时,均可通过压力传感端口进行控制。



技术指标


量程

绝压:15-3000PSIA

表压:0.07-3000PSIG

差压:0.07-500PSID

精         度

± 0.25%满量程(量程<0.07PSI需咨询厂家)

高  精  度

± 0.125%满量程 (量程<0.07PSI需咨询厂家)

重  复  性

± 0.08%满量程

零点&满量程温度漂移

0.02%满量程/℃(从校准温度开始)

量程可控比(稳态)

0.01% ~ 100% 满量程

控制响应时间

优于30 ms(与流量和阀门尺寸有关,用户可调)

显示响应时间

<10ms

预热时间

< 1 s



操作条件


兼容气体

兼容所有非腐蚀性气体1

工作温度

-10 ~ 60 ℃(可选高温选项)

传感器极限压力

0.07-100psi:3 × 满量程

500-3000psi:1.5×满量程

最大静压(仅限压差控制器)

≤100PSID:200 psig

500PSID:750 psig

安装位置敏感性

阀体垂直向上

阀门状态

常闭

防护等级

IP40

接液材质

0.07-100psi:302,303,304,430FR不锈钢,FKM(默认,可选EPDM或FFKM),陶瓷,玻璃,金,铜,环氧树脂,硅橡胶,聚酰胺,硅,玻璃增强聚苯硫醚

500-3000psi: 302,303,304,316L不锈钢,FKM(默认,可选EPDM或FFKM)

注1、对于腐蚀性气体,请参阅我们的32S系列压力控制器;

            如需测量水或其他液体,请联系我们。



通讯电源


带背光灯按键,单色

LCD或彩色TFT显示器

显示压力和设定点

数字通信选项

RS - 232、RS - 485、DeviceNet、EtherCAT、

EtherNet/IP、Modbus RTU、Modbus TCP/IP、PROFIBUS

模拟信号选项

0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

模拟信号刷新频率

1000Hz

显示刷新频率

10Hz

数字信号刷新频率

40Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差

电气接口

DB9M,可选 DB15、6针锁定、8针迷你DIN、8针M12等

供电电压

24 VDC

供电电流

1 A(+40mA,对于4-20mA)



尺寸详图




尺寸连接


尺        寸1

5.5" H ×   10.6" W × 2.3" D

连        接2

3/4" NPT内螺纹, 取压口为1/4“NPT内螺纹

注1、公制尺寸数据见图纸;

  2、与Swagelok®管、Parker®、表面密封、快接接头和卡套转接头相兼容,也可根据要求连接VCR和SAE。

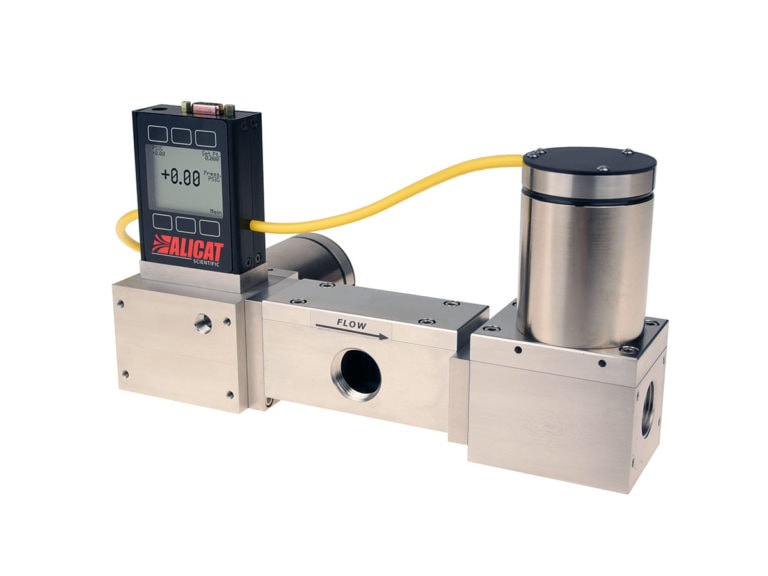

产品大图




量程列表


艾里卡特38系列双阀绝压和表压压力控制器(带远程传感功能)采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。


差压

绝压

表压

2 INH2OD

10 TORRA(真空)

2 INH2OG

1 PSID

100 TORRA(真空)

1 PSIG

5 PSID

15 PSIA

5 PSIG

15 PSID

30 PSIA

15 PSIG

30 PSID

100 PSIA

30 PSIG

100 PSID

500 PSIA

100 PSIG



500 PSIG
