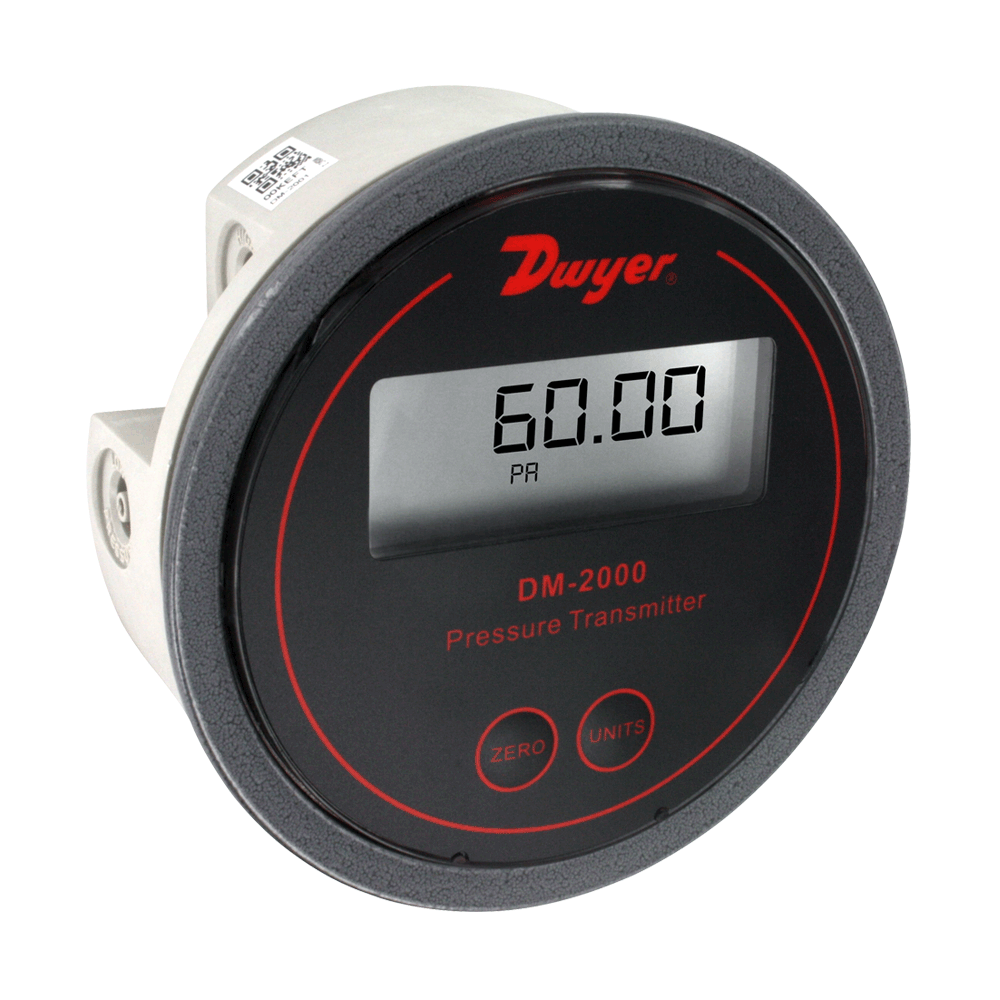

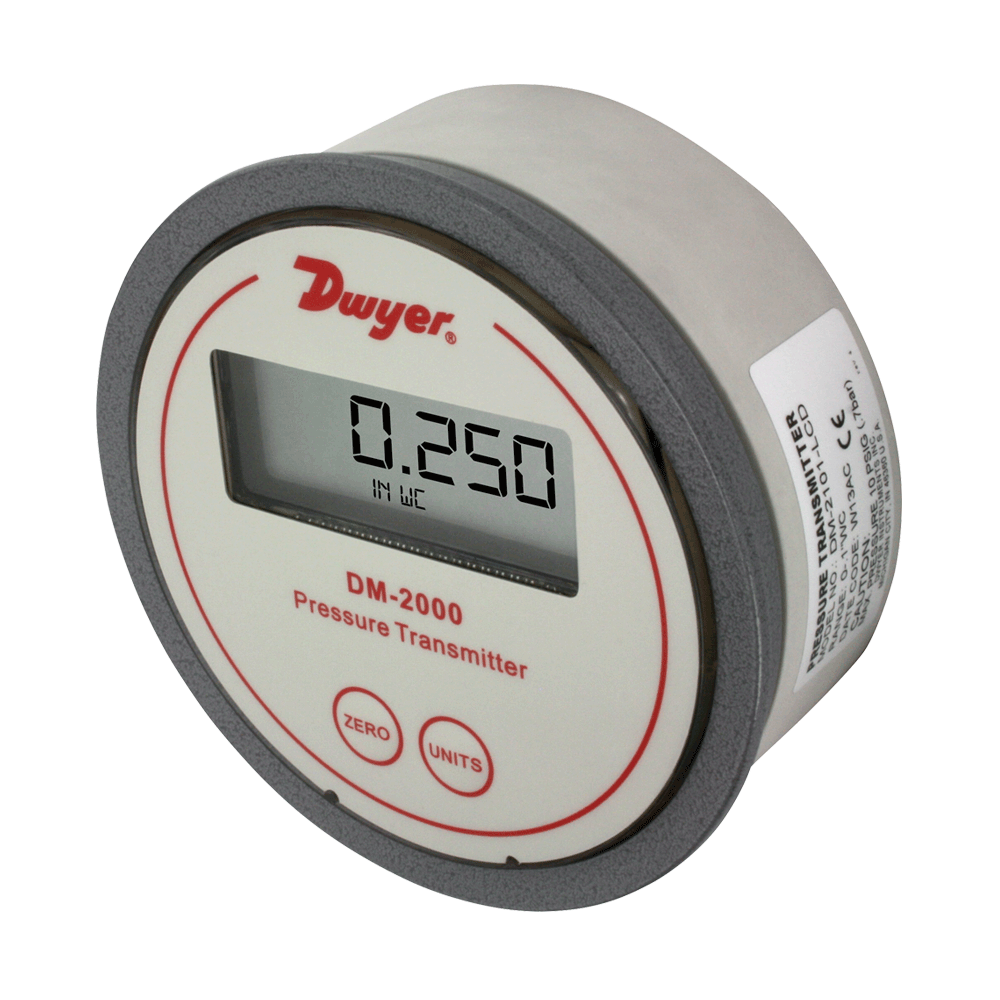

Dwyer 差压变送器 DM-2000系列

快速响应,校准检查方便

Dwyer系列DM-2000差压变送器感知空气和兼容气体的压力,并发送标准的4-20 mA输出信号。DM-2000外壳是专门设计安装在相同直径的切口,作为标准的Magnehelic®gage。广泛的型号可供工厂校准到特定的范围。

压力连接固有的玻璃填充塑料模压外壳,使安装快速和容易。数字按钮零点和量程简化了对典型的转动电位器的校准。可选3.5位LCD显示工艺和工程单元。一个单一的按钮允许现场选择4~6个工程单位取决于范围。

NIST可溯源校准证书可在产品配置中选择。

应用及案例


• 过滤监控

• 风扇压力指示

• 管道或建筑物中的静压

• 双向范围非常适合于感知建筑压力的波动



产品特色


• 零点和量程控制提供了方便的校准检查和更短的安装时间,以获得设备运行和监控

• 对压力变化的快速反应意味着在紧急情况下不延迟信号和警报

• 易于阅读的液晶显示屏提供即时的本地警报,允许纠正行动,以更快地消除问题,从变得广泛

• 与Magnehelic尺寸相同,减少了安装步骤,简化了数字压力表的现场升级

• 防篡改按钮配置,以防止意外更改设置



技术指标


介       质    空气和不可燃、兼容的气体

接液材质    请咨询我们

精       度    ±1% FS,±30 Pa模型±4% FS在70°F

稳  定  性    ±1% FS /年

温度范围    -6.67~48.9°C(20~120°F)

压力范围    0.69 bar(10 psig)

热  效  应    ±0.055% FS/°F (0.099% FS/°C),±30 Pa模型±0.13% FS/°F(0.234% FS/°C)

电源要求    10 ~ 35 VDC(2线)

输出信号    4-20 mA

零点和量程调节    数字按钮零点和量程

回路电阻    DC:0 ~ 1250Ω最大

电流消耗    DC:38 mA最大

电气连接    螺丝式接线端子座

显       示    3.5数字LCD,0.7"高

过程连接    1/8”I.D.油管

安装方向    垂直

重       量    136 g(4.8 oz)



选项配件



部件号

描述


A-300

扁平铝支架,用于嵌入式安装Magnehelic®压力表。6.8" x 6.0" x .1" 0.35


A-464

Magnehelic®压力表的冲洗安装套件


A-489

4" 303 SS直静压前端带法兰,1/4"软管倒钩


SCD-PS

100-240 VAC/   VDC-24 VDC电源供应


A-299

安装支架在支架上冲洗安装Magnehelic®压力表。然后支架表面安装。灰色锤音环氧树脂表面处理钢。6.3" x 7.7" x 4.0" 1.30


A-302F-A

303不锈钢静压头,带安装法兰,适用于3/16"内径橡胶或塑料管。4"插入深度,包括安装螺钉

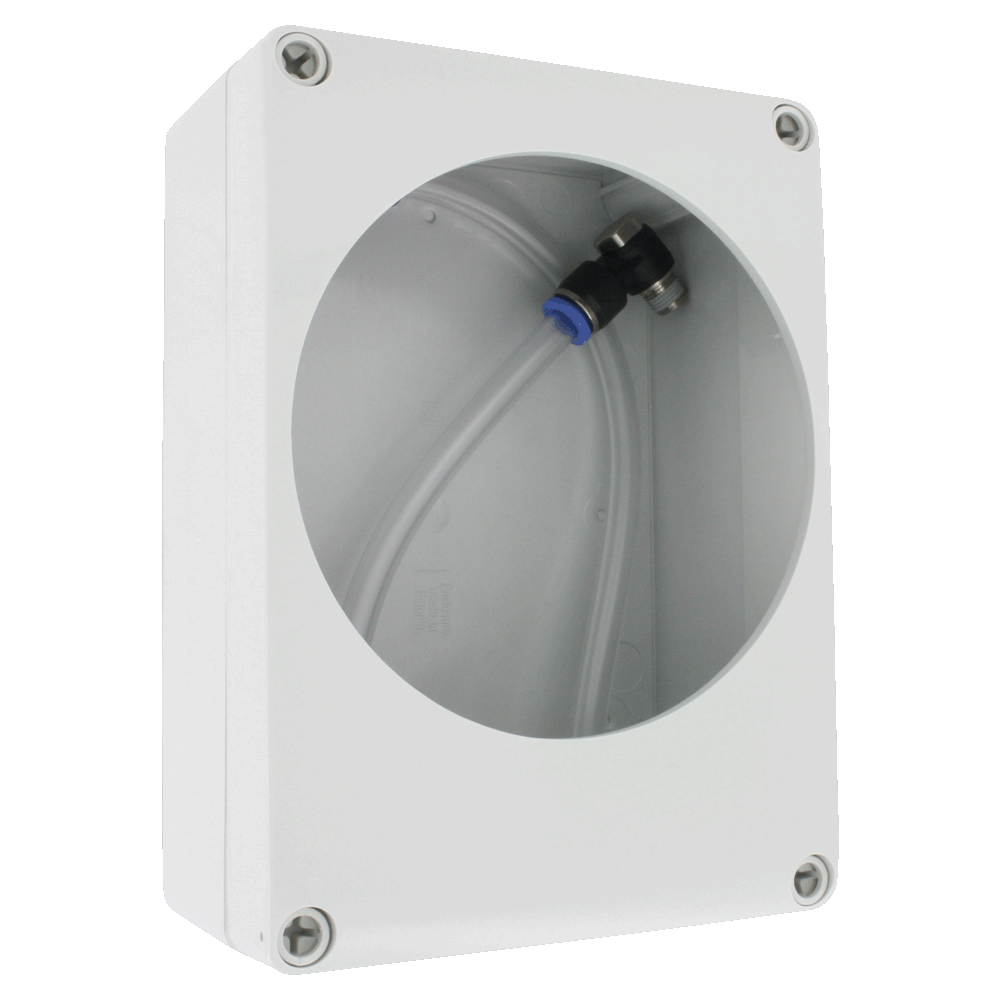

A-320-A1

外壳,ABS,兼容2000 Magnehelic®压力表,DM-2000差压变送器(水平安装)

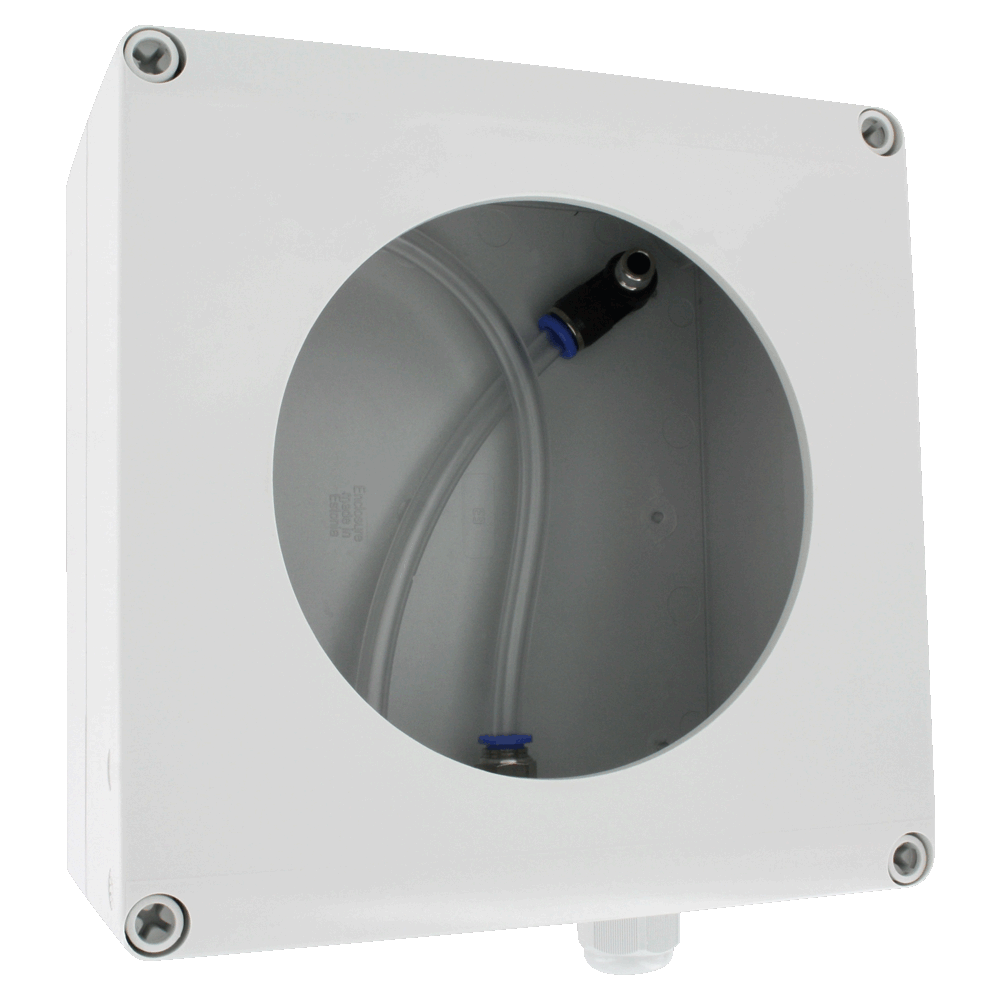

A-320-BC

防雨外壳,ABS,兼容2000 Magnehelic®压力表DM-1000 DigiMag®数字差压表,DM-2000差压变送器,仪器与向后兼容的面板选项

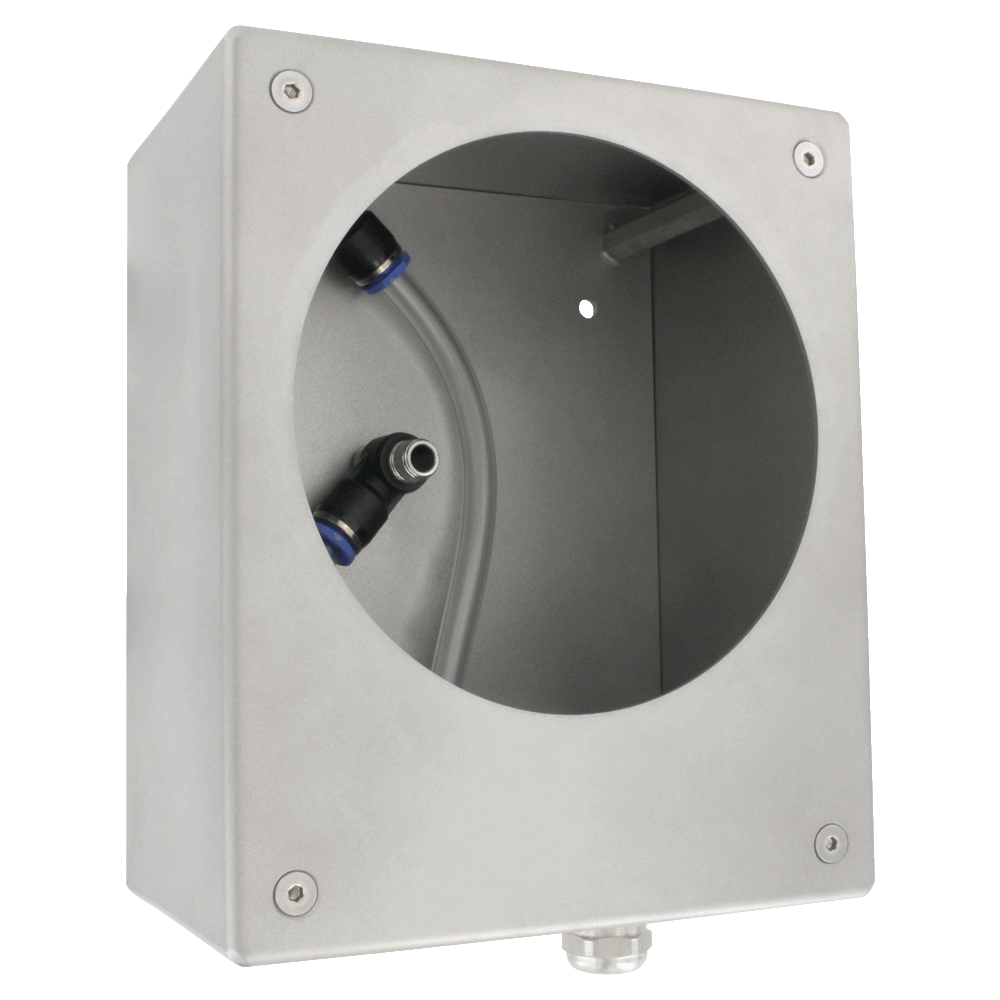

A-320-B-SS

仪表外壳,304SS,刷面处理,兼容2000   Magnehelic®压力表,DM-2000差压变送器



尺寸详图


DM-2000_DD.pdf



产品大图




型号列表


型号表

型号

量程  in w.c.

Pa

mm w.c.

mbar

kPa

psi

DM-2001-LCD

0 - .100

24.9

2.54

0.249

-

-

DM-2002-LCD

0 - .250

62.2

6.35

0.622

-

-

DM-2003-LCD

0 - .500

124.3

12.7

1.243

0.124

-

DM-2004-LCD

0 - 1.000

249

25.4

2.49

0.249

-

DM-2005-LCD

0 - 2.00

497

50.8

4.97

0.497

-

DM-2006-LCD

0 - 3.00

746

76.2

7.46

0.746

0.108

DM-2007-LCD

0 - 5.00

1243

127-0

12.43

1.243

0.18

DM-2012-LCD

0 - ±.250

0 - ±62.2

0 - ±6.35

0 - ±.622

-

-

DM-2013-LCD

0 - ±.500

0 - ±124.3

0 - ±12.70

0 - ±1.243

-

-

DM-2019-LCD

0 - ±.200

49.8

5.08

0.498

-

-

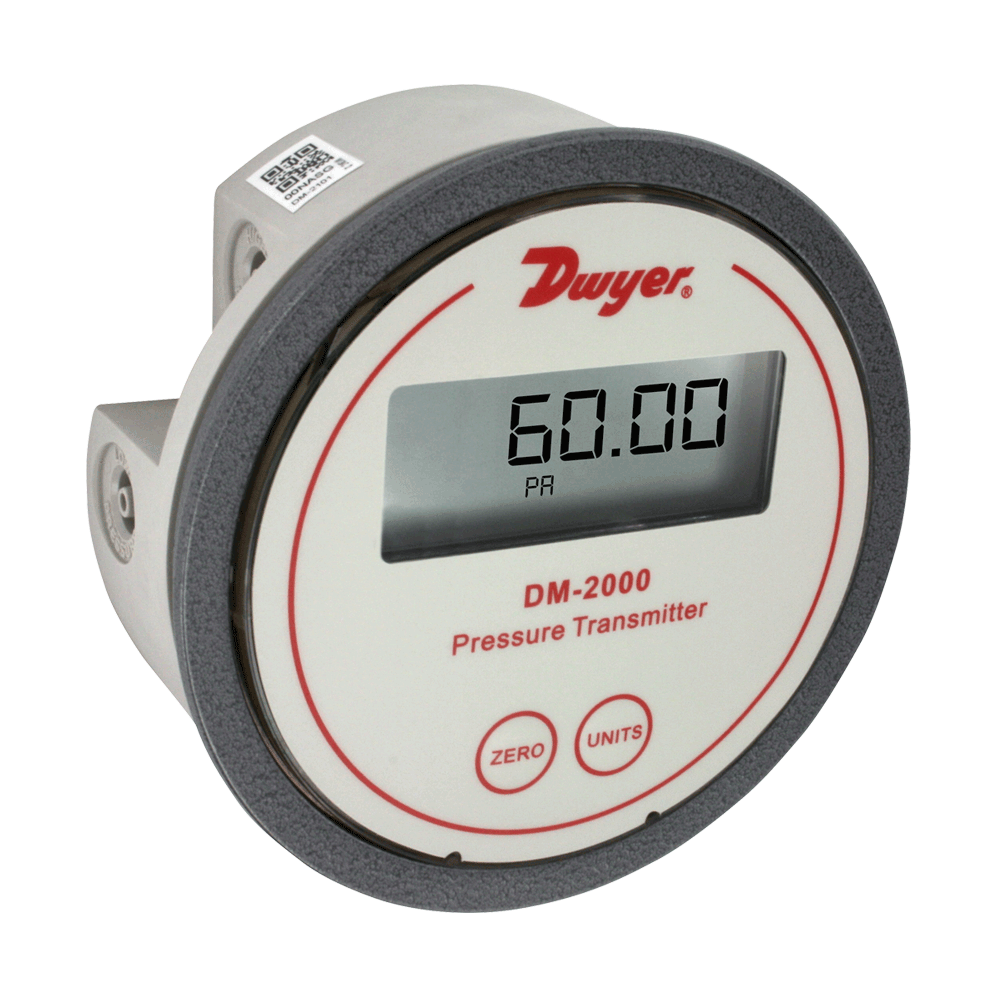

注意:白色外壳的修改为-20 - 21,例如:DM-2102-LCD



订货选型


示例

DM

20

01

AT

DM -2001-AT系列差压变送器,黑色背景,量程0-0.1”,铝标签

系列

DM




差压变送器

表盘背景色


20

21



浅灰

量程



01

02

03

04

05

06

07

12

13

19

40


0 ~ 0.1" w.c.

0 ~ 0.25" w.c.

0 ~ 0.5" w.c.

0 ~ 1" w.c.

0 ~ 2" w.c.

0 ~ 3" w.c.

0 ~ 5" w.c.

0 ~ ±0.25" w.c.

0 ~ ±0.5" w.c.

0.05-0-0.20" w.c.

30-0-30 Pa

选项




AT

LCD

NIST

铝标签

LCD显示屏

NIST 可溯源校准证书
