Dwyer 微差压变送器 MS2系列

监测风压,风速,风量,BACnet/Modbus®通讯协议

MS2系列Magnesense® II差压变送器结合了技术成熟的压电技术和第一代MS系列的多功能性,还拓展了其它功能,可减少安装时间并简化订购。和第一代MS系列一样,第二代变送器可用作差压线性输出,或变送器内带的开方功能得到风速的线性输出。拓展到风量测量的能力。

应用及案例


● 空气处理机组中的过滤器监控

● 制药半导体洁净室中的室内压力

● 商业建筑中的管道静压

● VAV系统中的空气流速/流量


产品特色


● 现场可选量程范围和输出信号可减少库存和错订的可能性

● BACnet® or Modbus®串行通信采用菊花链连接变送器,可来降低布线成本

● 可现场升级为带显示或者采用分体显示器,可节省前期材料成本,并可现场随时查看测量结果



技术指标


兼容的波特率    9600, 19200, 38400, 57600, 76800, 115200.

数据尺寸    8

奇偶校验

停  止  位   1

适用介质    空气和不可燃兼容气体

           咨询我们

           当量程为 0.15 in w.c. 40 Pa),0.25 in w.c. 50 Pa),0.5 in w.c. 125 Pa),2 in w.c. 500 Pa),3 in w.c.750 Pa),5 in w.c.1250 Pa),10 in w.c.2 kPa),15 in w.c.3 kPa),25 in w.c.5 kPa),28 in w.c.6.975 kPa),精度为±1% FS

当量程为 0.1 in w.c.25 Pa),1 in w.c.250 Pa),以及所有的正负组合量程精度为±2% FS

稳  定  性    ±1% / FSO

温度限制    0 ~ 150°F-18 ~ 66°C

压力限制    最大工作压力1 psi;爆裂压力10 psi

电源要求    10 ~ 35 VDC2线),17 ~ 36 VDC或隔离的21.6 ~ 33 VAC3线)

输出信号    4 ~ 20 mA2线),0 ~ 5 VDC0 ~ 10 VDC3线)

响应时间    可调:0.5 ~ 15 s时间常数。95%的响应时间为1.5 ~ 45 s

零点和量程调整    数字按键

回路电阻    电流输出: 0 ~ 1250 Ω 最大

                  电压输出:最小负载电阻1 kΩ

电流消耗    最大40 mA

显示(可选)   5 LCD

电气连接    3线欧式可移除接线排,可接线16 ~ 22 AWG

电缆接入    1/2" NPS螺纹

过程连接    3/16"内径管(5 mm内径);最大外径9 mm

外壳防护    IP66

安装方向    对位置不敏感

           8.0 oz230 g

机构认证    BTLCE



选项配件


配件

型号

描述

A-151

电源接头,用于直径为5-10 mm的电缆

A-MS2-LCD

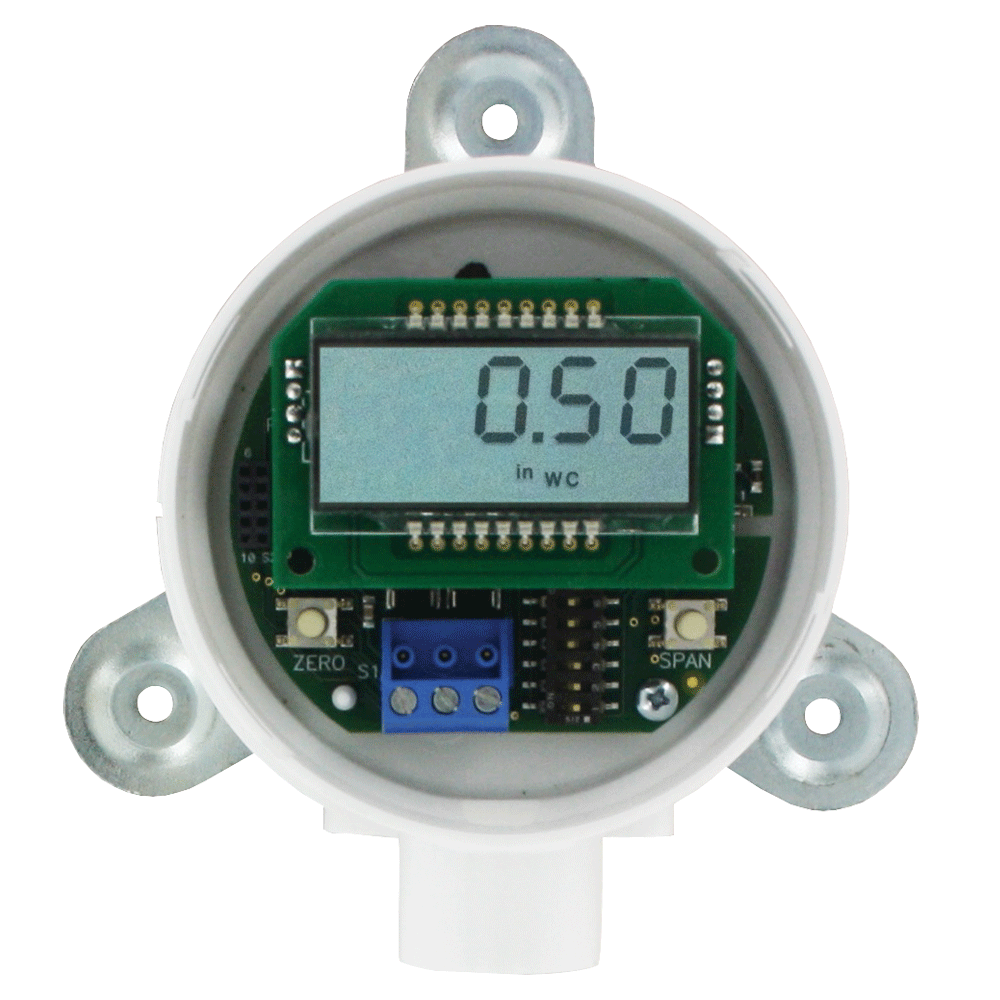

现场可升级显示块

A-435-A

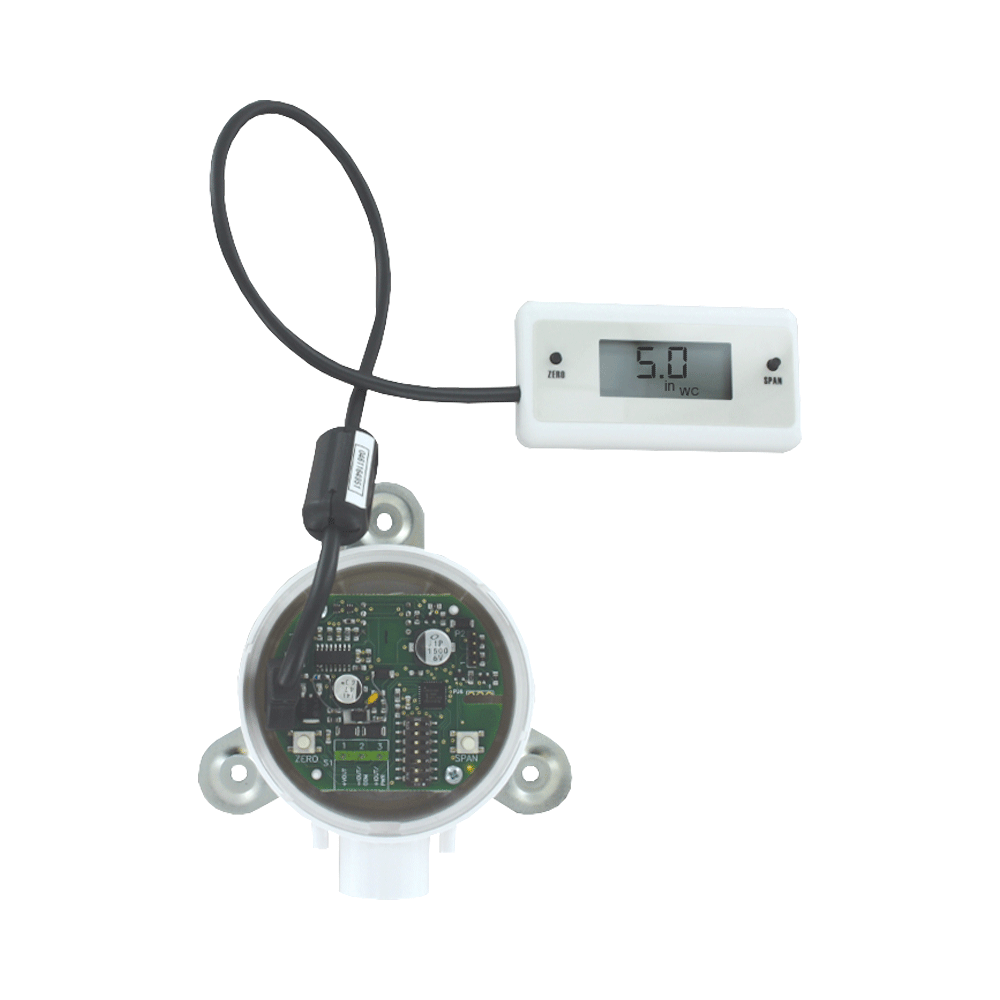

分体显示块

A-480

塑料静压取压头

A-481

安装工具包;包括2个塑料静压取压头和7英尺(2.1米)的PVC

A-489

4"303不锈钢直式静压取压头带法兰

A-302F-A

4"303不锈钢静压取压头带安装法兰;适用于3/16"内径橡胶或塑料管

SCD-PS

100-240VAC/VDC24VDC电源

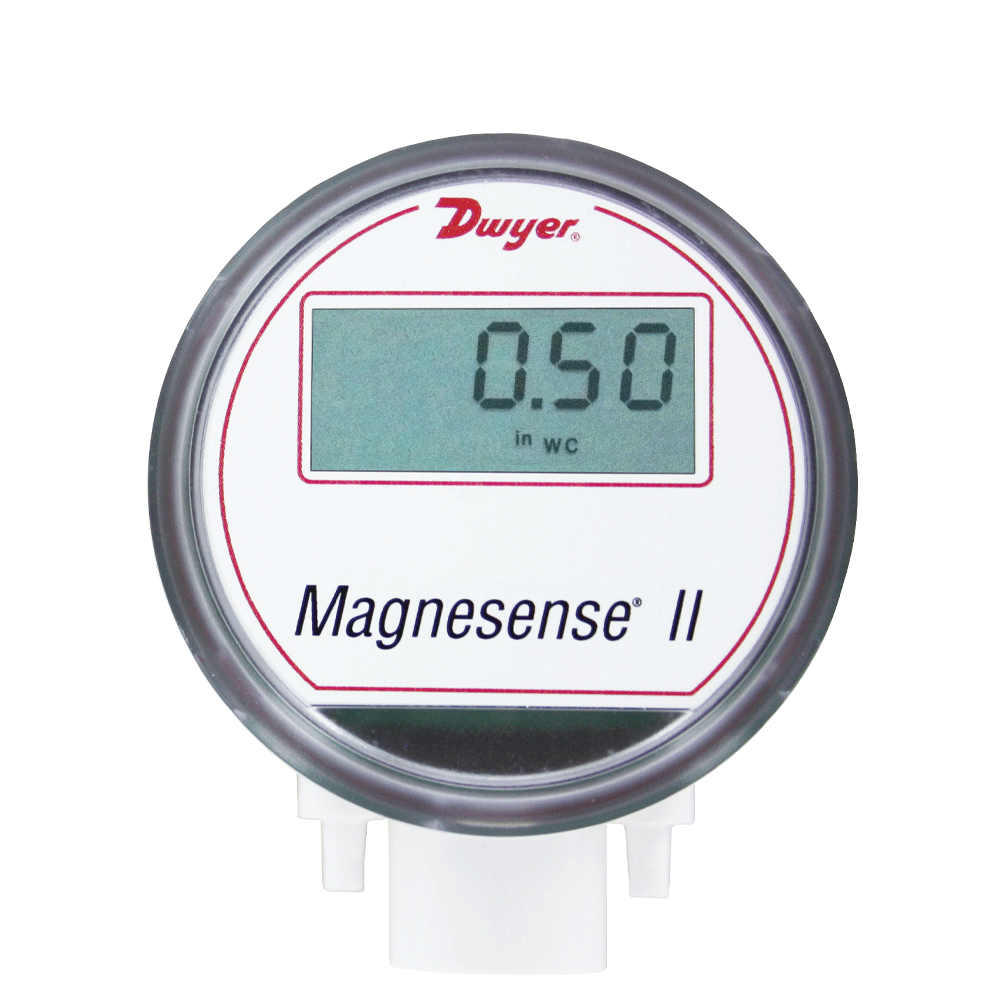

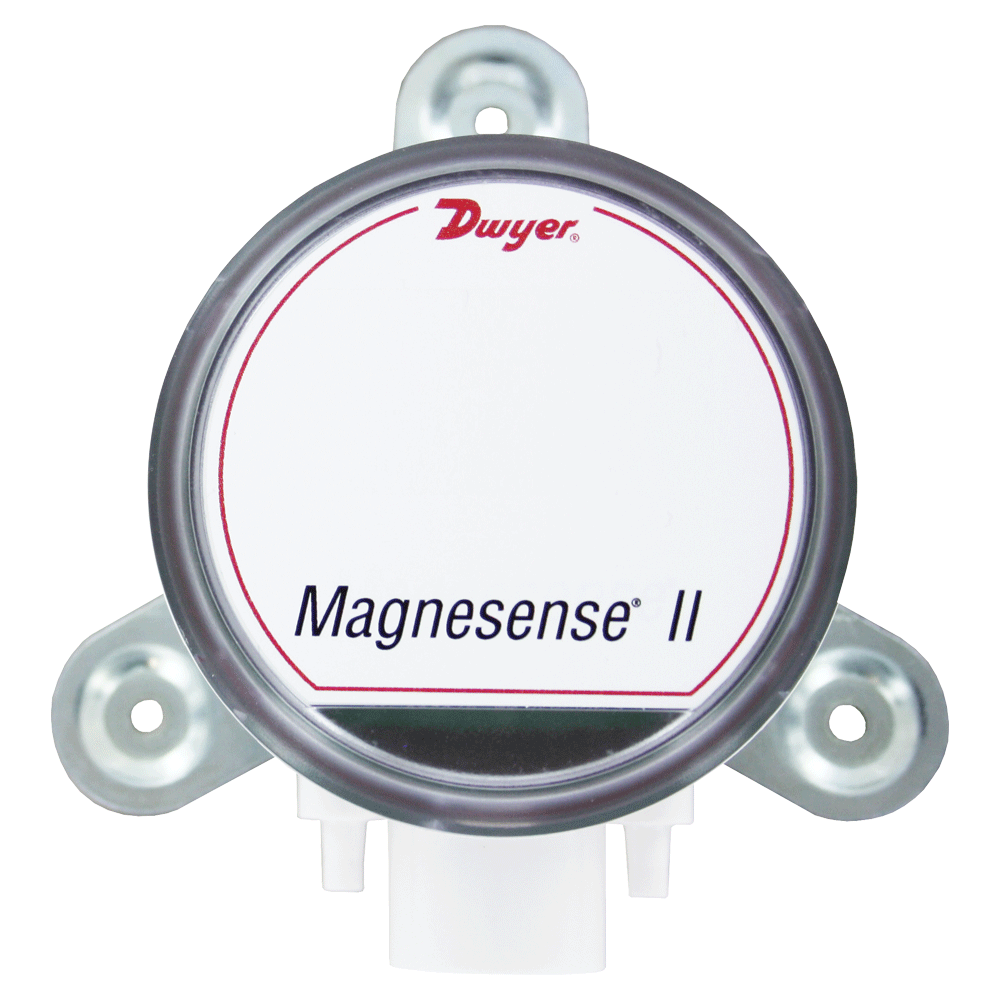

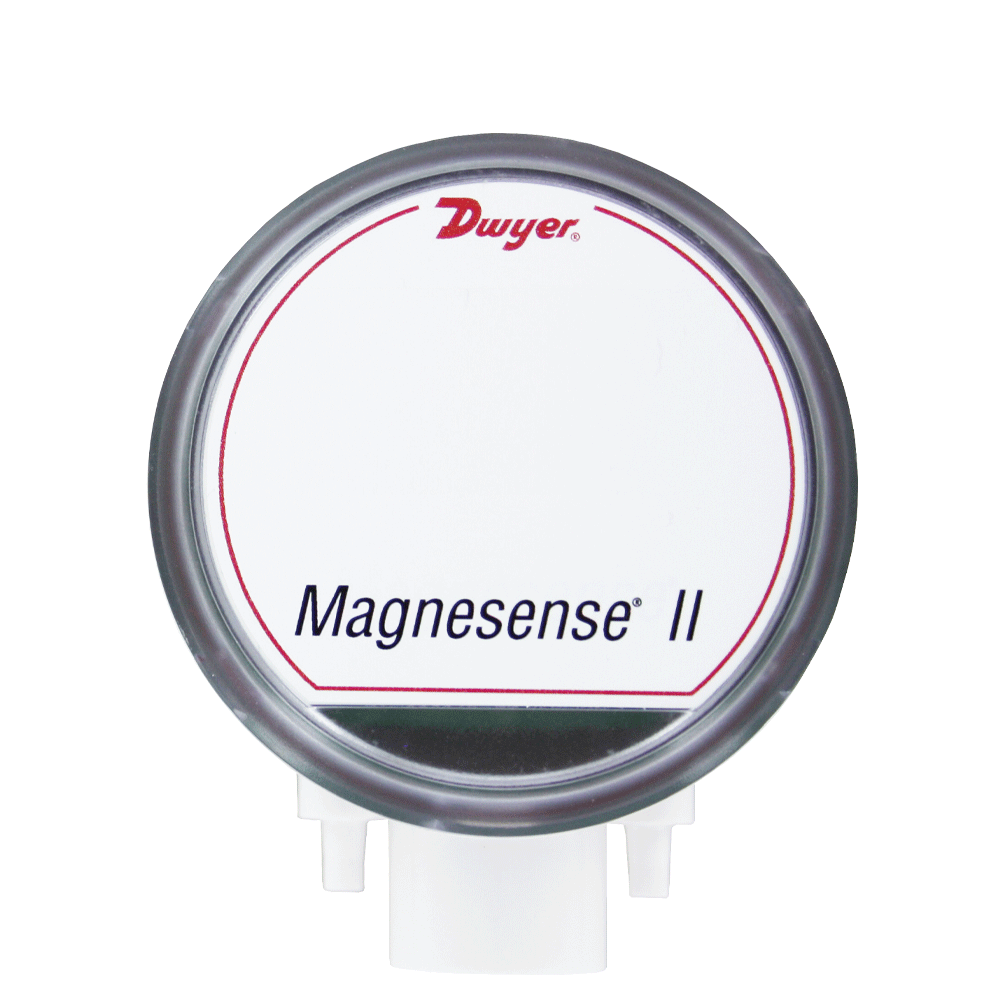

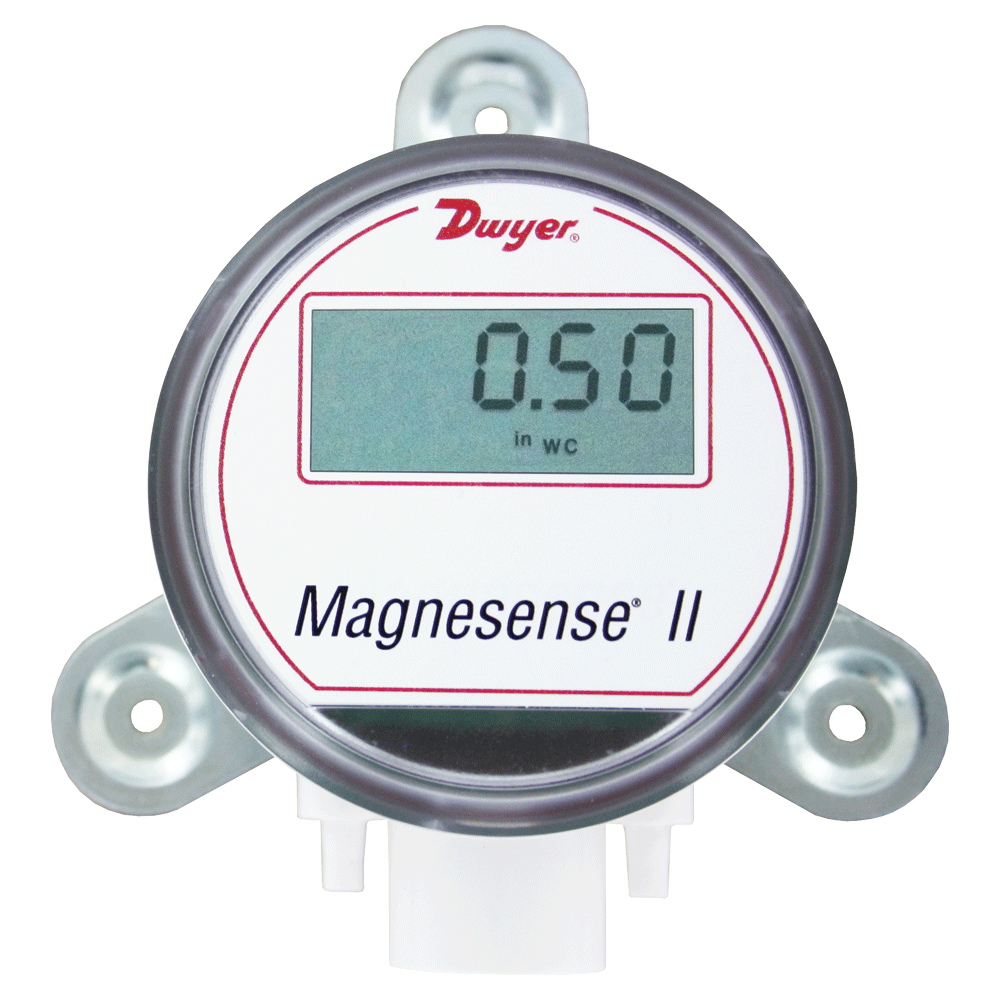

产品大图





型号列表


型号表

型号

in   w.c

Pa

mm   w.c

kPa

MS2-W101

0.10,   0.15, 0.25, 0.50

25,   40, 50, 125

2.5,   4, 6, 10

0.025,   0.04, 0.05, 0.125

MS2-W111

±0.10,   ±0.15, ±0.25, ±0.50

±25,   ±40, ±50, ±125

±2.5,   ±4, ±6, ±10

±0.025,   ±0.04, ±0.05, ±0.125

MS2-W102

1,   2, 3, 5

250,   500, 750, 1250

25,   50, 75, 125

0.25,   0.5, 0.75, 1.25

MS2-W112

±1,   ±2, ±3, ±5

±250,   ±500, ±750, ±1250

25,   50, 75, 125

0.25,   0.5, 0.75, 1.25

MS2-W103

10,   15, 25, 28±10, ±15, ±25, ±28

2500,   3500, 5000, 6975±2500,   ±3500, ±5000, ±6975

250,   350, 500, 697.5±250,   ±350, ±500, ±697.5

2.5,   3.5, 5.0, 6.975±2.5,   ±3.5, ±5.0, ±6.975

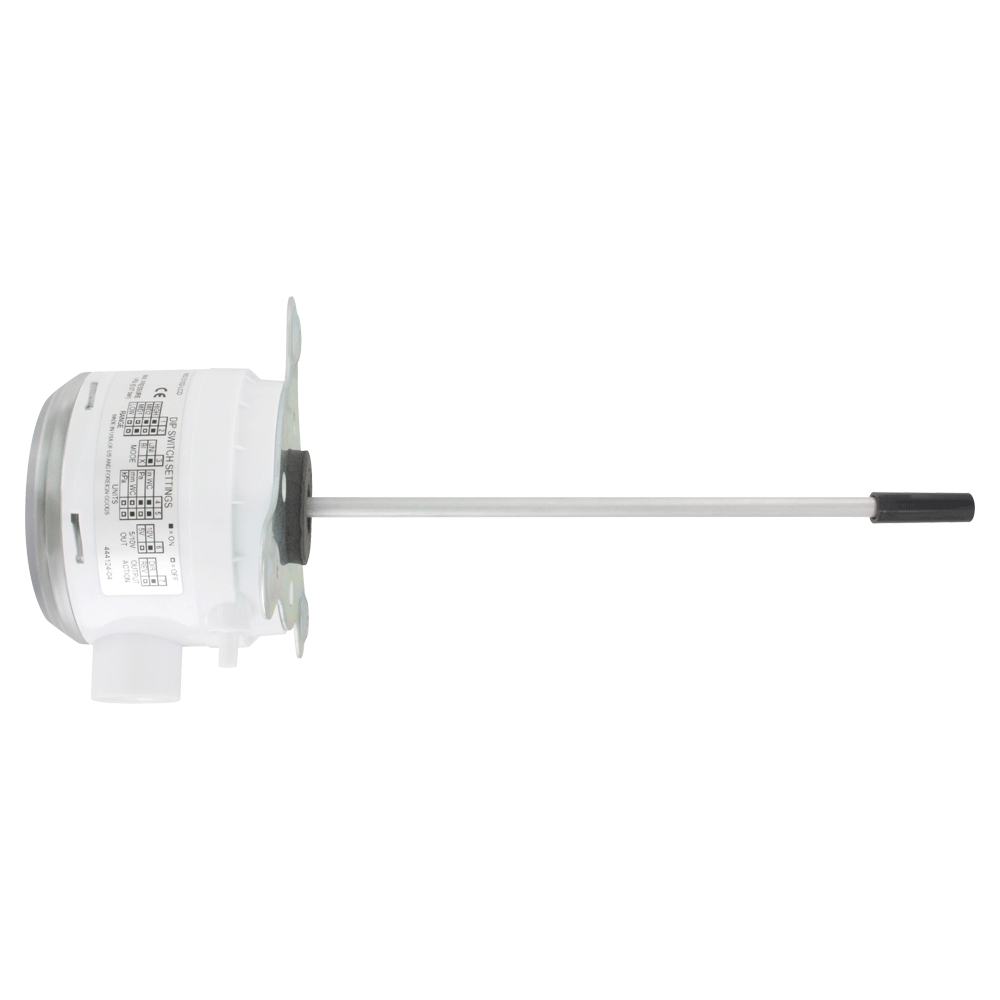

注意:对于风管安装静态探头型,将W改成D.示例:MS2-D101.  对于DIN导轨安装型,将W改成N。示例:MS2-N101.



订货选型


选项

要订购添加后缀

描述

-LCD

LCD显示屏

例:MS2-W101-LCD

-BC

BACnet通讯

例:MS2-W101-BC

-MC

Modbus®通讯

例:MS2-W101-MC

-NIST

NIST可溯源校准证书

例:MS2-W101-NIST

-FC

工厂校准证书

例:MS2-W101-FC
