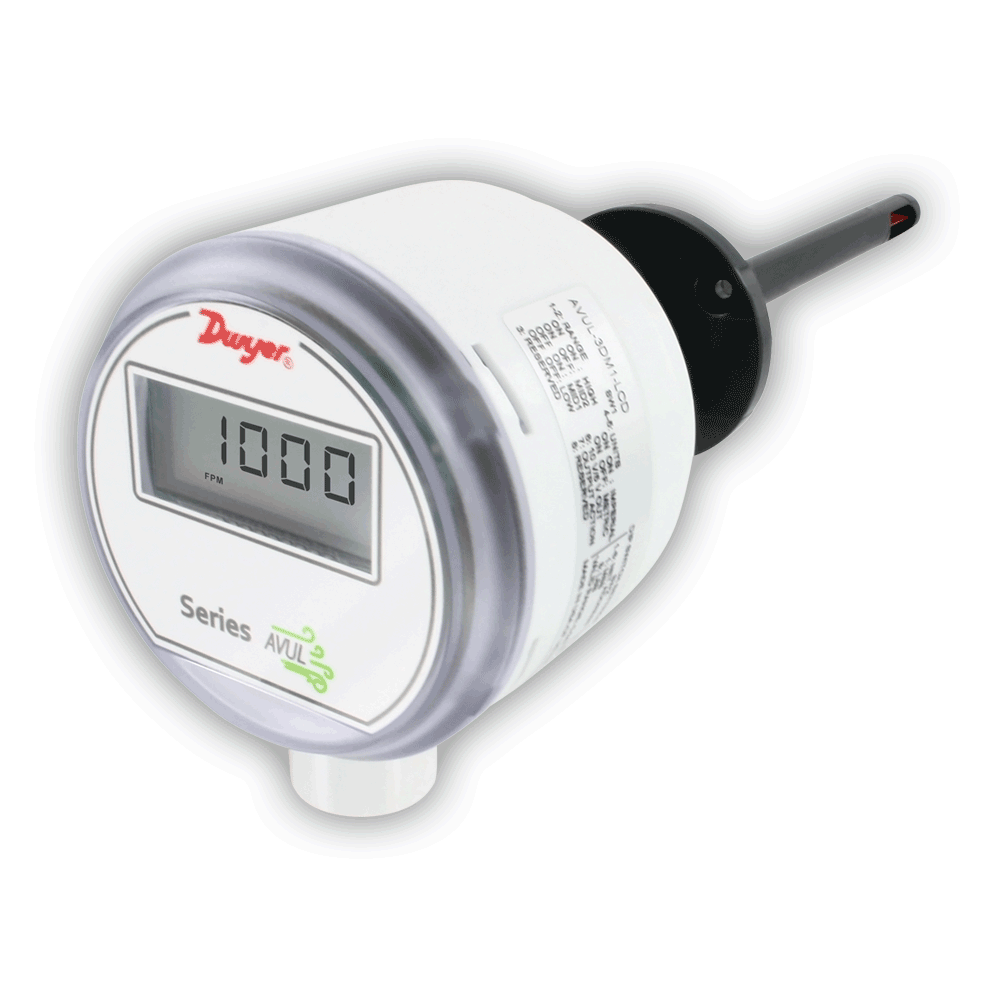

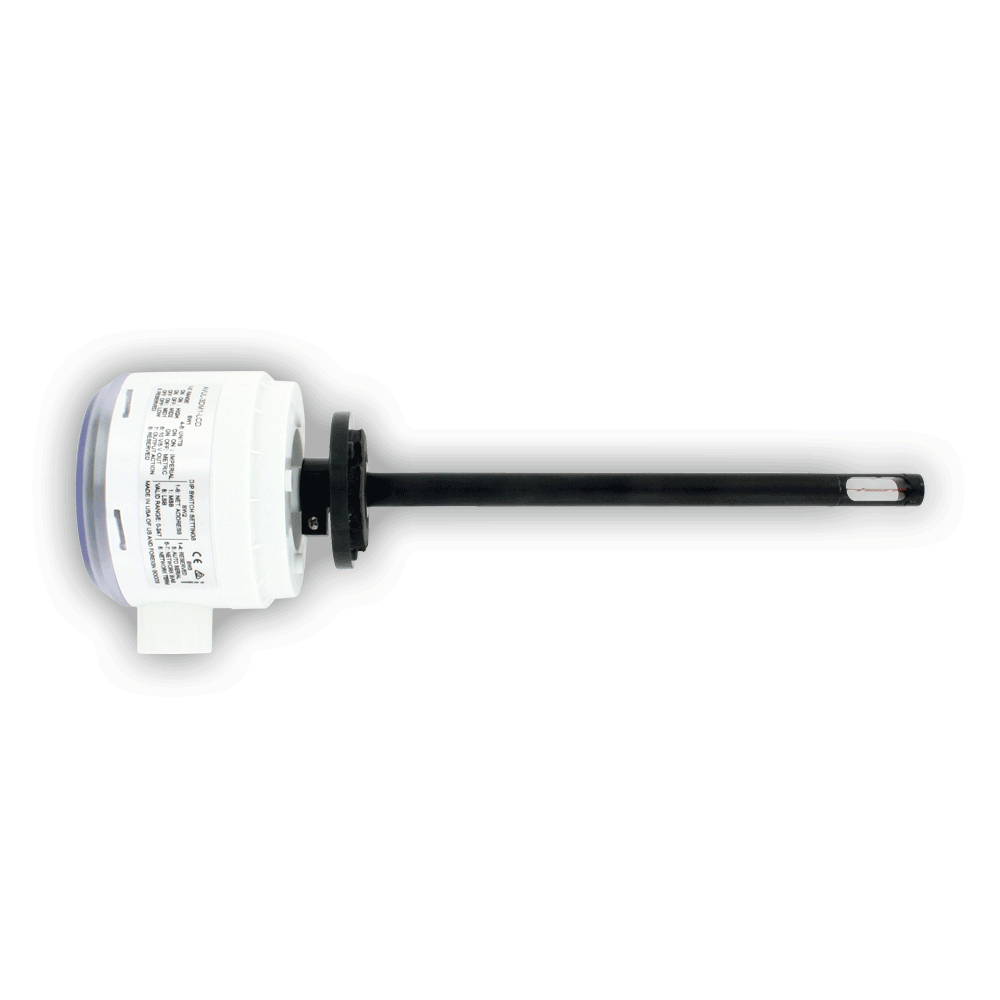

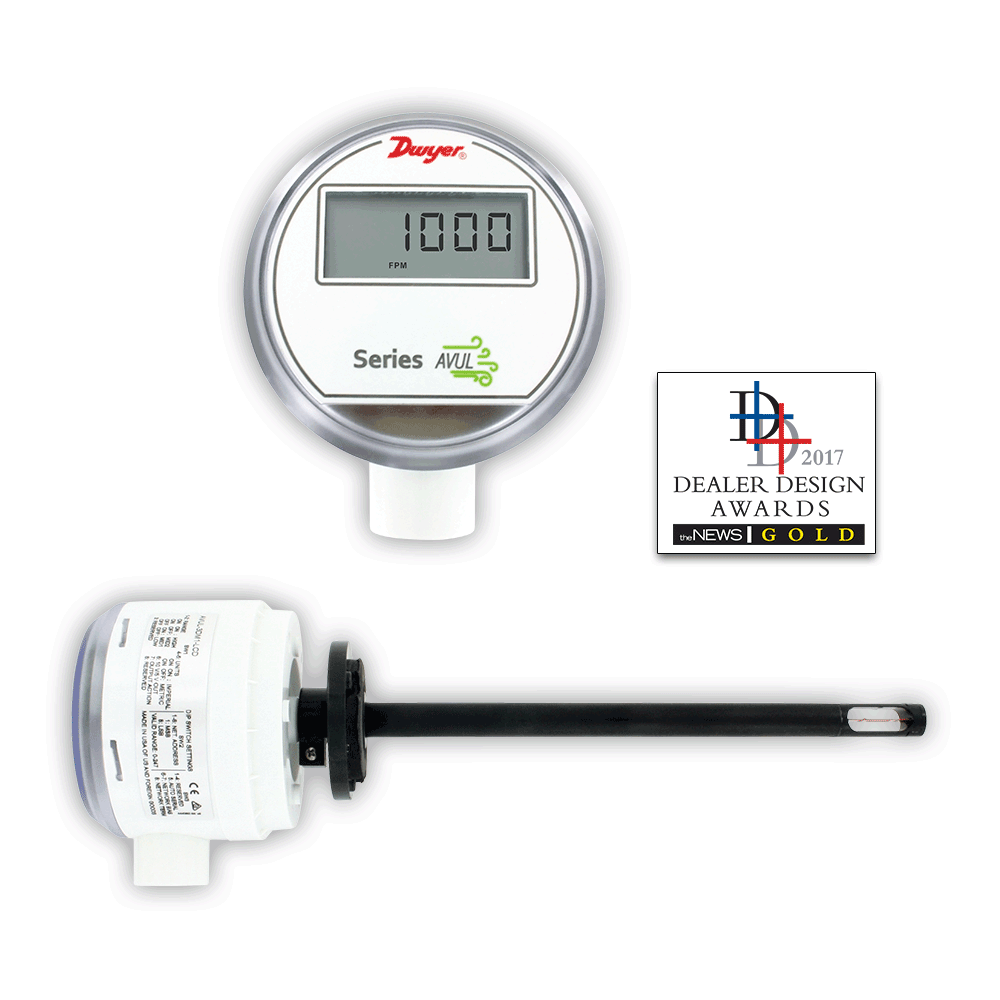

Dwyer 风速变送器 AVUL系列

3%和5% 型,可选BACnet 或 Modbus® 通讯协议

AVUL系列风速变送器可快速准确地测量风速或风量，可选英制或公制单位。所有型号都可同时电流和电压输出方便为监控设备提供通用输入，可现场通过拨动开关来配置输出量程范围，工程单位和0-5/10 VDC输出信号。可选带显示或便携式分体显示工具，用于现场监测过程值和对仪表进行配置。

有3％和5％精度的型号供选择，可满足各种需求，还可选BACnet MS / TP或Modbus®RTU/ ASCII通信协议并可以菊花链形式连接，同时提供风速和风量数据，以及空气温度等附加信息。

应用及案例

• VAV系统

• 建筑管道

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品特色

• 传感元件涂有工程保护涂层 - 确保耐用性和使用寿命

• 在没有电源的情况下可以快速配置现场选择量程

技术指标

介质清洁空气和不可燃气体，兼容气体

材质请咨询我们

量程 1000，2000，3000，4000 FPM （5，10，15，20 m/s）；可现场选择

精度 ±（5%读数 + 0.2 m/s）或 ±（3%读数 + 0.2 m/s）在标准状态下，取决于型号

温度限制 32 ~ 122°F （0 ~ 50 ℃）

电源要求 24 VDC ±20%或24 VAC ±20%

湿度限制 5 - 95% ，无凝结水

输出信号 4 - 20 mA，0 - 5 VDC，0 - 10 VDC

响应时间（90%） 10秒

零点和量程调整数字按键

输出回路电阻电流输出：最大0 - 1100 Ω；

电压输出：最小回路电阻 1 kΩ

电流消耗最大60 mA

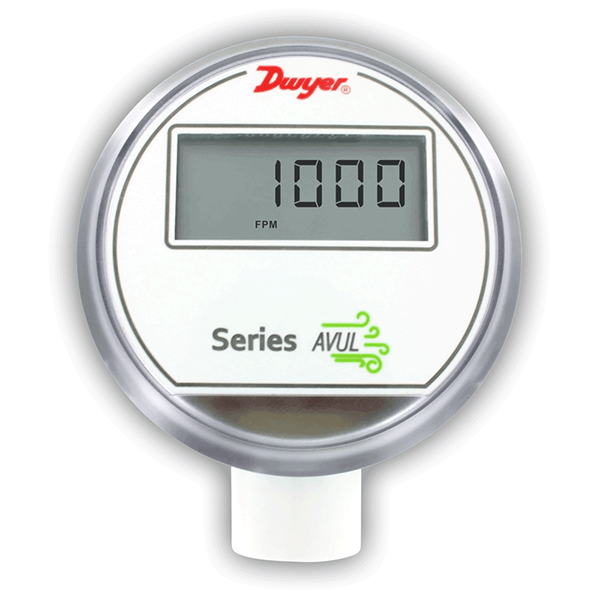

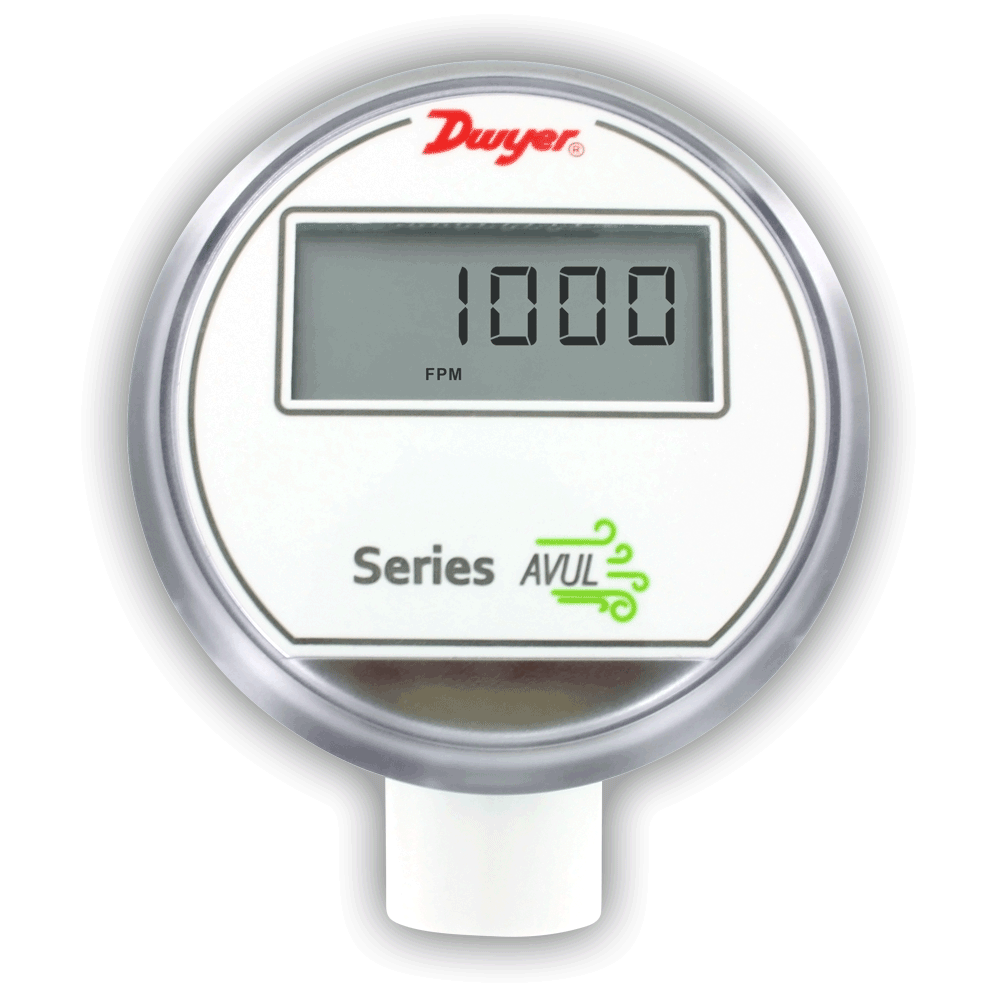

显示（可选） 5 位LCD

电气连接（模拟）电源和输出：4线，可移除欧式端子排，接线 16 - 26AWG

通讯（可选）连接： BACnet MS/TP或Modbus® RTU/ASCII： 3线可移除欧式端子排，接线 16 - 26 AWG；

支持的波特率：9600，19200，38400，57600，76800，115200

设备负载 1/8单位负载

电气接入 1 /2" NPS螺纹。附件（A-151）：用于5 - 10 mm直径电缆的电缆接头

外壳防护 NEMA 4X （IP66）

安装方向流动方向必须平行于传感器的顶端

重量 6.0 oz （160 g）

认证 BTL，CE

选项配件

配件
型号	描述
A-151	用于5 - 10 mm直径电缆接头
A-435-A	分体显示工具
A-AVUL-LCD	现场可升级显示片

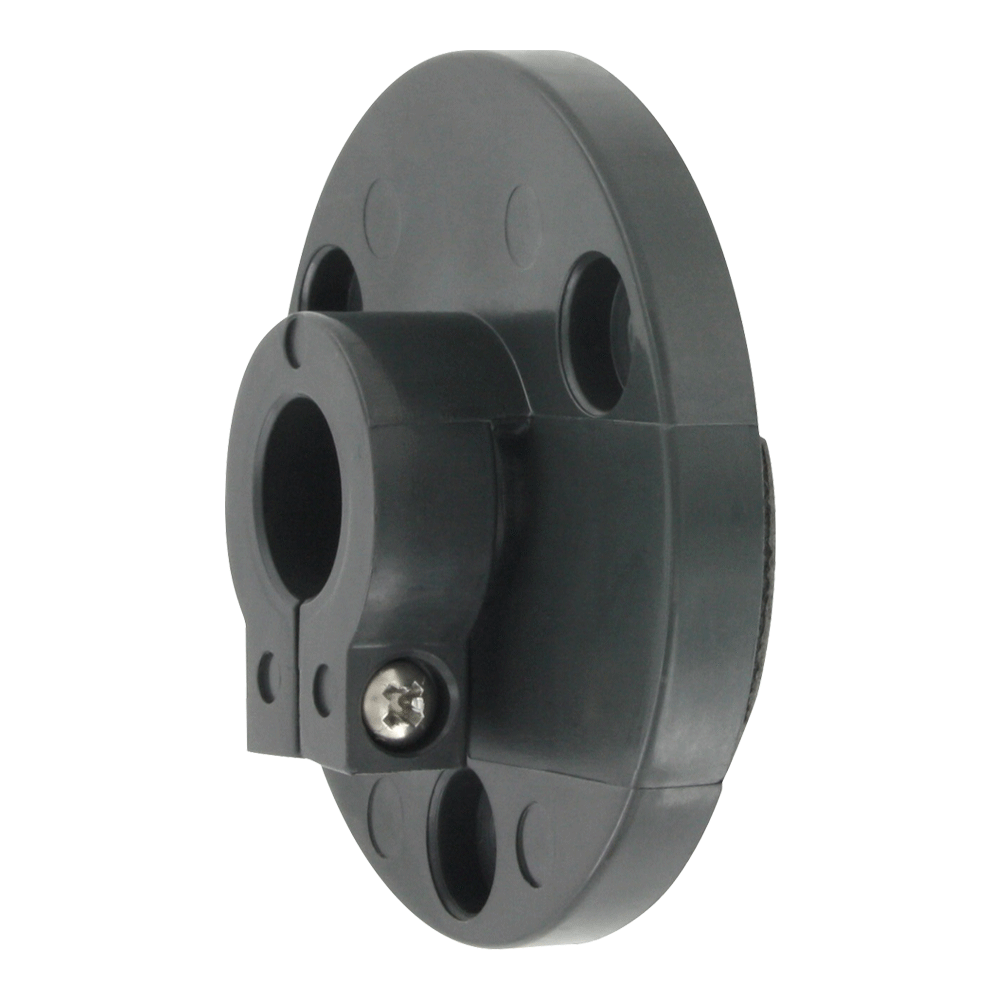

A-AVUL-MTG	5可更换的安装法兰
SCD-PS	100-240 VAC/VDC 到24 VDC电源

产品大图


型号列表

型号表
型号	描述
AVUL-5DA1	风速变送器，5%精度，风管安装式，通用电流/电压输出
AVUL-5DA1-LCD	风速变送器，5%精度，风管安装式，通用电流/电压输出，带LCD
AVUL-5DB1	风速变送器，5%精度，风管安装式，BACnet 通讯
AVUL-5DB1-LCD	风速变送器，5%精度，风管安装式，BACnet 通讯，带LCD
AVUL-5DM1	风速变送器，5%精度，风管安装式，Modbus® 通讯
AVUL-5DM1-LCD	风速变送器，3%精度，风管安装式，Modbus® 通讯,带LCD
AVUL-3DA1	风速变送器，5%精度，风管安装式，通用电流/电压输出
AVUL-3DA1-LCD	风速变送器，3%精度，风管安装式，通用电流/电压输出，带LCD
AVUL-3DB1	风速变送器，3%精度，风管安装式，BACnet 通讯
AVUL-3DB1-LCD	风速变送器，3%精度，风管安装式，BACnet 通讯，带LCD
AVUL-3DM1	风速变送器，3%精度，风管安装式，Modbus® 通讯
AVUL-3DM1-LCD	风速变送器，3%精度，风管安装式，Modbus® 通讯,带LCD

订货选型

型号	描述
AVUL-3DA1	风速变送器，3%精度，管道安装，通用电流/电压输出
AVUL-3DB1	风速变送器，3%精度，风管安装，BACnet通信
AVUL-3DM1	风速变送器，3%精度，管道安装，Modbus®通信

宣传彩页

中文版-DWYER 风速变送器AVUL系列20V1.pdf

英文版-DWYER AVUL系列.pdf
