Dwyer 墙装式湿度/温度/露点变送器 RHP-E/N系列

可选LCD显示,传感器可更换

RHP-E/N系列墙装式湿度/温度/露点变送器是市场上最通用的房间变送器。这种风格的外壳很好地提供了空气流过传感器,以提高测量精度。湿度和露点是用电容性聚合物传感器测量的。湿度和露点可以有电流或电压输出,而可选的温度输出可以是电流、电压、RTD或热敏电阻。对于温度输出电流或电压的模型,温度范围为现场可选。

应用及案例


•  空气节能器

•  房间舒适度监控

•  温室监控


产品特色


•  可现场选择相对湿度或露点输出

•  通用模拟输出

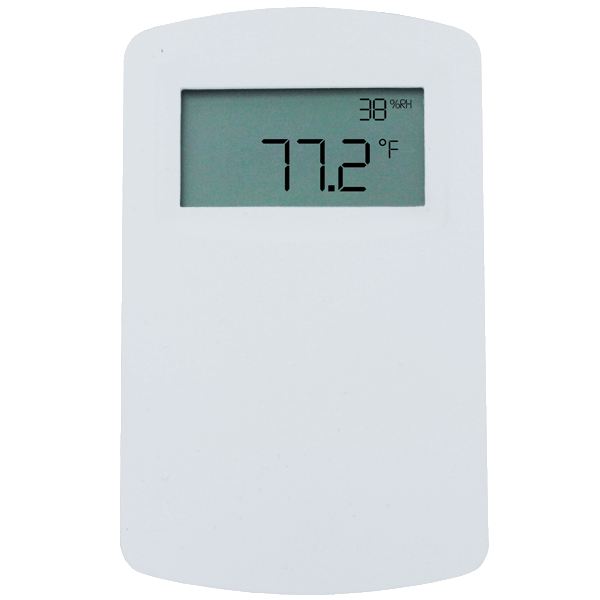

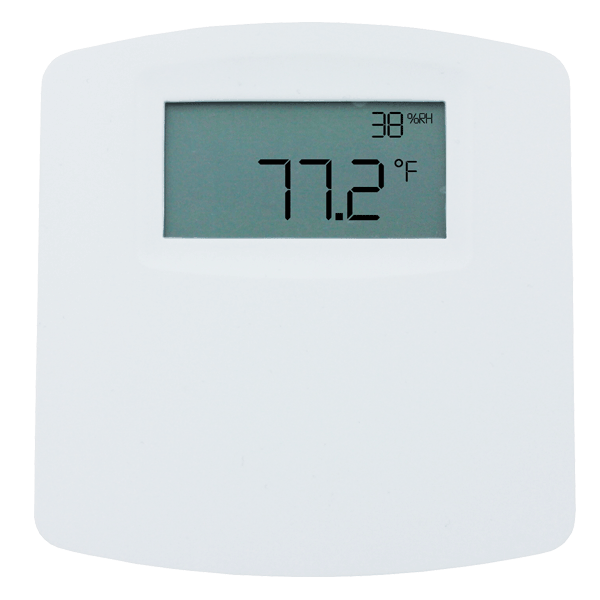

•  自带或选LCD显示工具选项

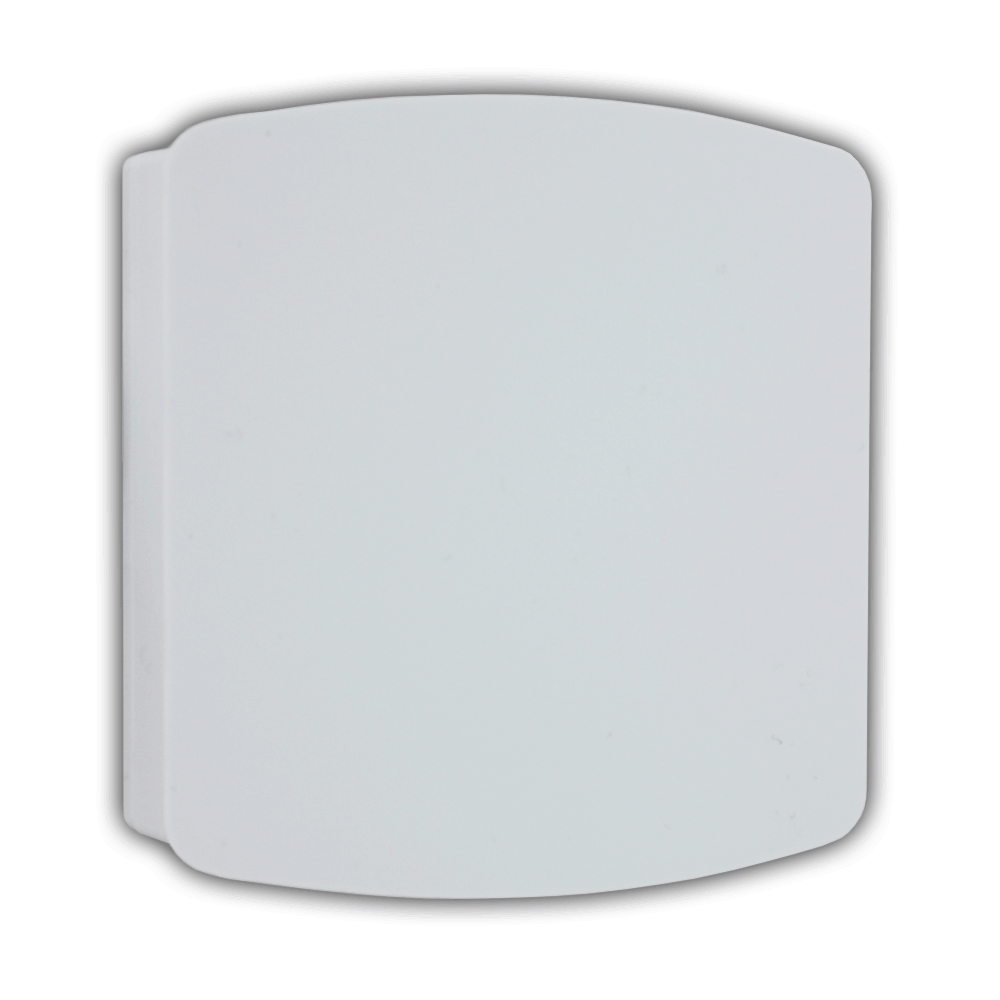

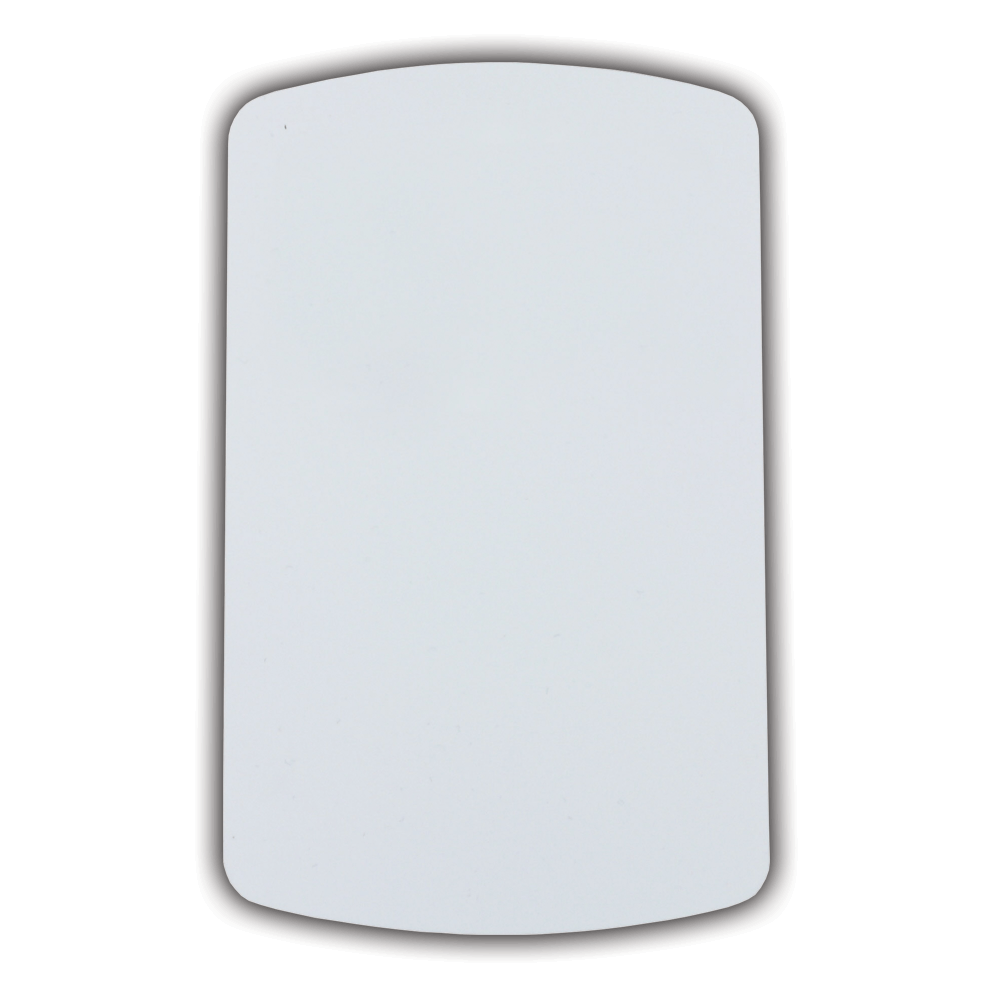

•  两种外壳设计-符合北美和欧洲美学



技术指标


湿度范围    0 ~ 100% RH

温度范围    -40 ~ 140°F(-40 ~ 60 ℃)热敏电阻和RTD传感器;-20 ~ 140°F(-28.9 ~ 60 ℃)的固态带隙的温度传感器

露点温度范围    -20 ~ 140°F(-28.9 ~ 60 ℃);

                         0 ~100°F(-17.8 ~ 37.8 ℃);

                        40 ~ 90°F(4.4 ~ 32.3 ℃);

                        -4 ~ 140°F(-20 ~ 60 ℃);可现场选择范围

准  确  性    模型RHP-2XXX±2%10 - 90% RH @ 25 ℃;

                  模型RHP-3XXX±3% 20 - 80% RH @ 25 ℃;

                  模型RHP-5XXX±5% 20 - 80% RH @25 ℃;

                  热敏电阻温度传感器:±0.36°F @ 77°F(±0.2 ℃ @ 25 ℃);

                  RTD温度传感器:DIN B;±0.54°F @ 32°F(±0.3 ℃ @ 0 ℃);

                  固态带隙温度传感器:±0.9°F @ 77°F(±0.3 ℃ @ 25 ℃)

磁       滞    ±0.8%

可重复性    ±0.1%的典型

温度范围    操作:-40 ~ 140°F(-40 ~ 60 ℃);存储:-40 ~176°F(-40 ~ 80 ℃)

补偿温度范围    -4 ~140°F(-20 ~ 60 ℃)

4- 20 mA回路动力输出    功率要求:10 - 35 VDC;

                                       输出信号:4到20 mA, 2个湿度/固态温度传感器模型的通道(循环驱动RH);

                                       开关可选择的RH /露点。开关可选正常或反向输出。

0-5/10V输出    电源要求:15 - 35 VDC或15 - 29 VAC;

                        输出负载: 5 mA 最大 ,2个湿度/固态温度传感器模型通道开关可选择0 -10 V/2-10 V或0 -5 V/1-5 V输出,开关可选择的RH /露点.开关可选正常或反向输出

固态带隙温度

传感器输出范围    开关可选,-20 ~ 140°F(-28.9  ~  60 ℃);

                            0 ~ 100°F(-17.8 ~ 37.8 ℃);

                            40 ~ 90°F(4.4 ~ 32.3 ℃);

                           -4 ~140°F(-20 ~ 60 ℃)

响应时间    8秒

电气连接    螺旋接线盒

漂       移    < 0.25% RH /年

RH传感器    电容聚合物

外壳材料    白色聚碳酸酯(欧洲风格); 暖灰色的聚碳酸酯(北美风格)

外壳防护    IP20

显       示    可选LCD;开关选择% RH或露点,°F / ℃

显示分辨率    RH:1%;

                    温度:0.1°F(0.1℃);

                    露点:1°F(1 ℃)

重       量    4.4 oz (125 g)



选项配件


配件

型号

描述

A-449

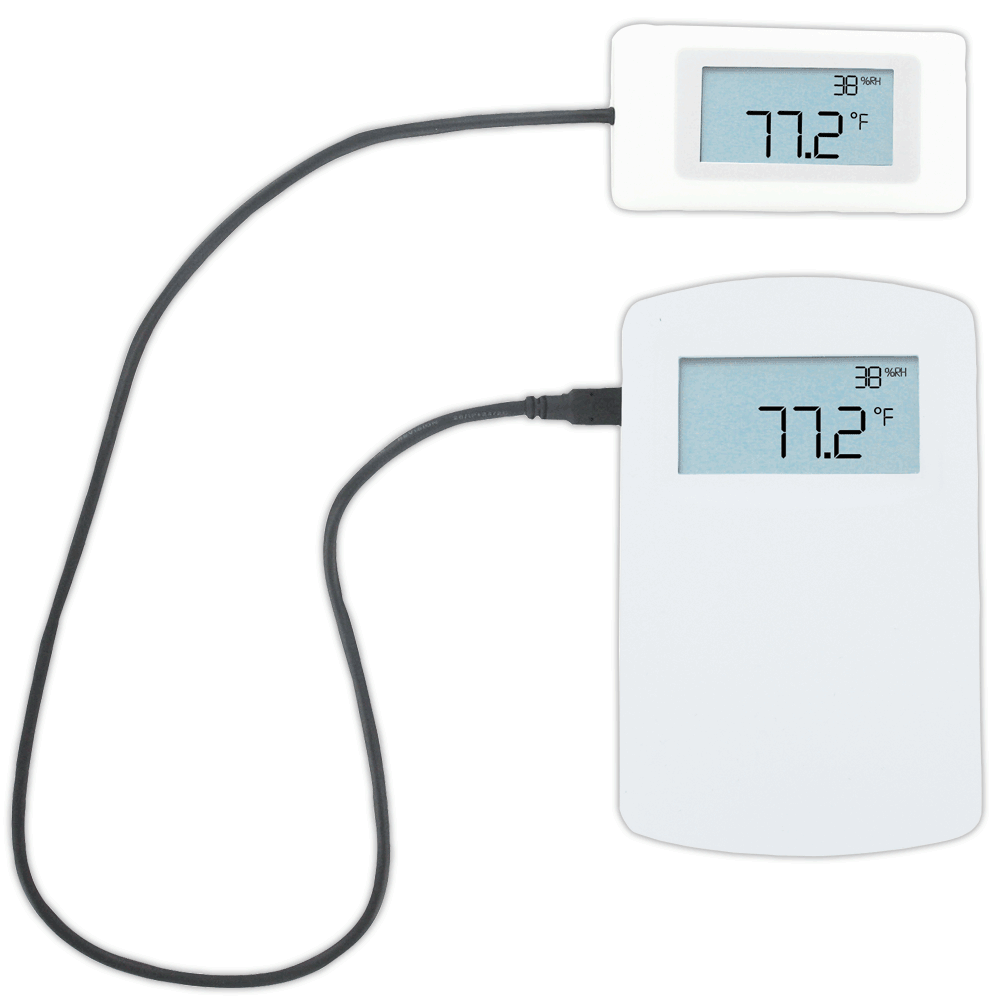

分体LCD显示器,可分体指示DWYER墙装式变送器的信号,用于验证或认证

SCD-PS

100-240VAC/VDC到24VDC电源



机构认证


CE Approval.pdf



产品详图

1



产品大图



型号列表


型号表

例如

RHP

-3

N

4

A

-LCD

RHP-3N4A-LCD

系列

RHP






温度/湿度/露点变送器

精度


2





2% 精度

3

3% 精度

5

5% 精度

外壳



E




欧洲型墙装式

N

北美型墙装式

湿度输出




4



4 - 20 mA/0 - 10 V/0 - 5 VDC

温度传感器





0


4

4 - 20 mA/0 - 10 VDC/0 - 5 VDC

A

10K @ 25°C 热敏电阻 III 型

B

10K @ 25°C 热敏电阻 II 型

C

3K @ 25°C 热敏电阻

D

100 Ω RTD DIN 385

E

1K Ω RTD DIN 385

F

20K Ω @ 25°C 热敏电阻

选项






LCD

LCD显示

NIST

NIST可溯源校准证书
