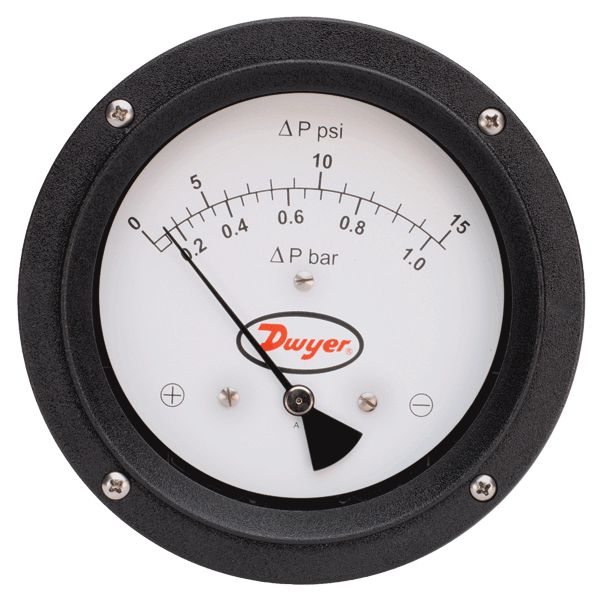

Dwyer 活塞式差压表 PTGD系列

高精度，耐高静压

PTGD系列差压活塞式压力表可用于测量过滤器、过滤器、泵性能测试和热交换器压降监测。其简单、坚固的设计具有耐候和耐腐蚀的表壳前部带有防碎透镜。系列PTGD包含一个提供不同压差的活塞传感元件满量程精度为±2%。由铝或316不锈钢和提供两个1/4˝内螺纹NPT端部连接，系列PTGD提供超量程防护等级为3000 psig（200 bar）或6000 psig（400 bar），具体取决于模型。标准型号带有串联连接。背面或底部连接也可以使用。

应用及案例

• 过滤器压降

• 粗滤器

• 泵性能测试

• 热交换器压降

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品特色

• 坚固耐用、防风雨和防腐蚀的设计支持在恶劣环境中使用

• 根据型号，超过保护范围，高达6000 psig（400 bar）允许高压应用

• 连接选择的灵活性适合最复杂的设计

技术指标

介质兼容气体和液体

材质表壳：铝或316不锈钢；活塞：铝或316不锈钢；弹簧：302不锈钢；密封件：丁腈橡胶（标准）；聚四氟乙烯，陶瓷磁铁；刻度盘：尼龙6 30%玻璃填充表壳

窗户亚克力

精度 ±2% FS

温度范围 176°F（80 ℃）

压力范围铝体3000 psi（206 bar）；不锈钢6000 psi（413 bar）

尺寸 2.5"（63 mm）或4.5"（115 mm）

安装方向安装在任何位置

工艺连接 1/4" 内螺纹NPT端部连接标准；1/4" 内螺纹提供NPT背面或底部连接。所有款式均提供1/4" BSP

重量铝：2.5" 0.88 lb（399 g）；4.5" 1.35 lb（612 g）；

不锈钢：2.5" 1.75 lb（794 g）；4.5" 2.3 lb（1.04 kg）

选项配件

安装手册

Instruction Manual.pdf

机构认证

尺寸详图

尺寸图-Adobe Reader in format.pdf

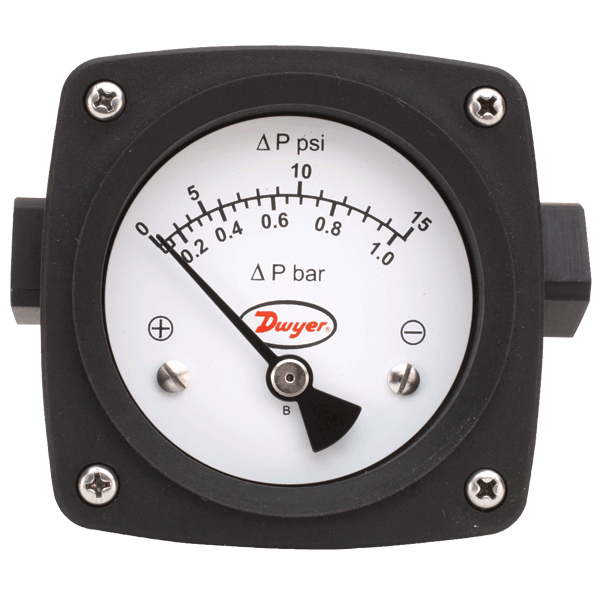

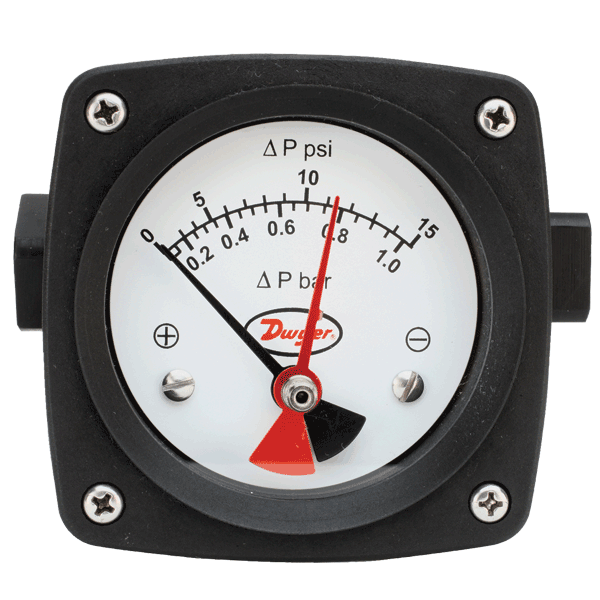

产品大图

型号列表

型号表
型号	描述	量程
PTGD-AA01A	2.5" 铝	0 - 5 psid (0.25 bar)
PTGD-AA02A	2.5" 铝	0 - 10 psid (0.75 bar)
PTGD-AA03A	2.5" 铝	0 - 15 psid (1 bar)
PTGD-AA04A	2.5" 铝	0 - 20 psid (1.6 bar)
PTGD-AA05A	2.5" 铝	0 - 25 psid (1.6 bar)
PTGD-AA06A	2.5" 铝	0 - 30 psid (2 bar)
PTGD-AA07A	2.5" 铝	0 - 40 psid (3 bar)
PTGD-AA08A	2.5" 铝	0 - 50 psid (3.5 bar)
PTGD-AA09A	2.5" 铝	0 - 60 psid (4 bar)
PTGD-AA10A	2.5" 铝	0 - 80 psid (5.5 bar)
PTGD-AA11A	2.5" 铝	0 - 100 psid (7 bar)
PTGD-AA12A	2.5" 铝	0 - 150 psid (10 bar)
PTGD-SA01A	2.5" 不锈钢	0 - 5 psid (0.25 bar)
PTGD-SA02A	2.5" 不锈钢	0 - 10 psid (0.75 bar)
PTGD-SA03A	2.5" 不锈钢	0 - 15 psid (1 bar)
PTGD-SA04A	2.5" 不锈钢	0 - 20 psid (1.6 bar)
PTGD-SA05A	2.5" 不锈钢	0 - 25 psid (1.6 bar)
PTGD-SA06A	2.5" 不锈钢	0 - 30 psid (2 bar)
PTGD-SA07A	2.5" 不锈钢	0 - 40 psid (3 bar)
PTGD-SA08A	2.5" 不锈钢	0 - 50 psid (3.5 bar)
PTGD-SA09A	2.5" 不锈钢	0 - 60 psid (4 bar)
PTGD-SA10A	2.5" 不锈钢	0 - 80 psid (5.5 bar)
PTGD-SA11A	2.5" 不锈钢	0 - 100 psid (7 bar)
PTGD-SA12A	2.5" 不锈钢	0 - 150 psid (10 bar)
注意: 对于4.5" 的表盘，铝材质-AA换为-AC，不锈钢材质 -SA换为-SC。
对于背部或底部连接以及内螺纹BSP，请与我们联系。
