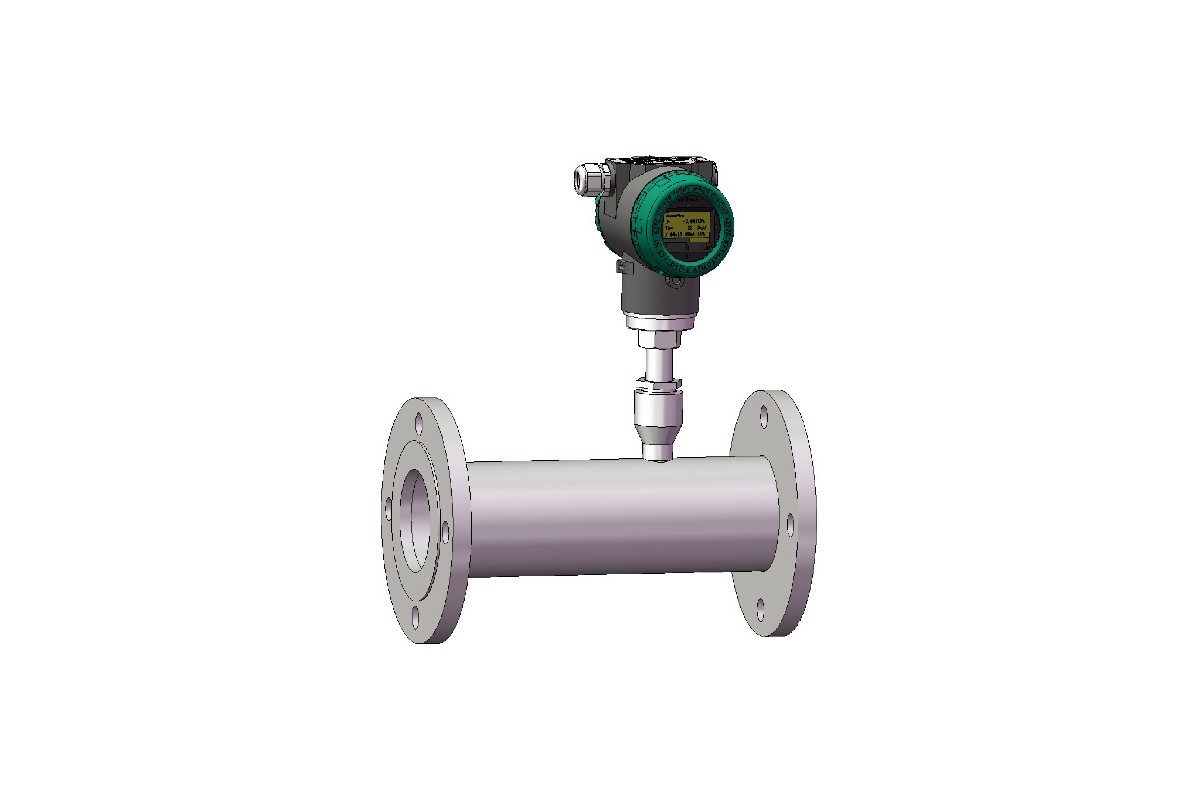

BESTACE 管道式单点热式流量计 3100系列

管道连接,流速、温度同时显示

3100管道式气体质量流量计使用标准精密风洞校准,采用恒温差原理的热消散(冷却)效应的金式定律。可以同时显示流速(流量)、温度。低流速反应灵敏,即使是高流速也能达到很好的精度。高温也能取得很好的恒温差,稳定性好。管道式适合用于DN100口径以下,可以测量多种气体,直接输出气体的质量流量,可以取得较准确的流量值,无需温压补偿。本安和隔爆两种防爆,两路输出可选。适合于小口径管道流量的测量,标准的管道式设计,使用安装和维护更方便。

应用及案例


被测介质:空气、天然气、沼气、煤气、干燥氯气、氧气、一氧化碳助燃风、烟道烟气、火炬气、氢气、氩气及其它干燥气体。



产品特色


●  量程:0~60 Nm/s(标准状态为0 ℃,101.33 KPa)

●  精度1%、量程比100:1

●  使用温度:-40~400 ℃

●  快速反应的双铠装传感器

●  出厂前配备和现场管道内径相同的管道



性能指标


量       程    0~60 Nm/s

精       度    ±1%读数±0.5%满量程

量  程  比    100:1

响应时间    3秒,可通过阻尼系数调整

介质温度    -20~175℃;

                  -20~275℃;

                  -20~400℃

环境温度    -40~85℃

湿       度    0~100%RH

模拟输出    两路4~20mA(流速和温度)

                  一路4~20mA带HART通讯

数字输出    HART和MODBUS可选

重  复  性    ±0.5%F.S

温度系数    0.05% / 10 ℃

材质兼容性    外壳:铸铝,环氧树脂喷涂,丁晴橡胶O型环

防护等级    IP67

防爆等级    NEPSI隔爆许可EX d II CT4,隔爆级别 C级

供       电    24 VDC

电磁兼容性    IEC 61000-4-2~5

过程连接    法兰安装

安装方式    一体式,分体式

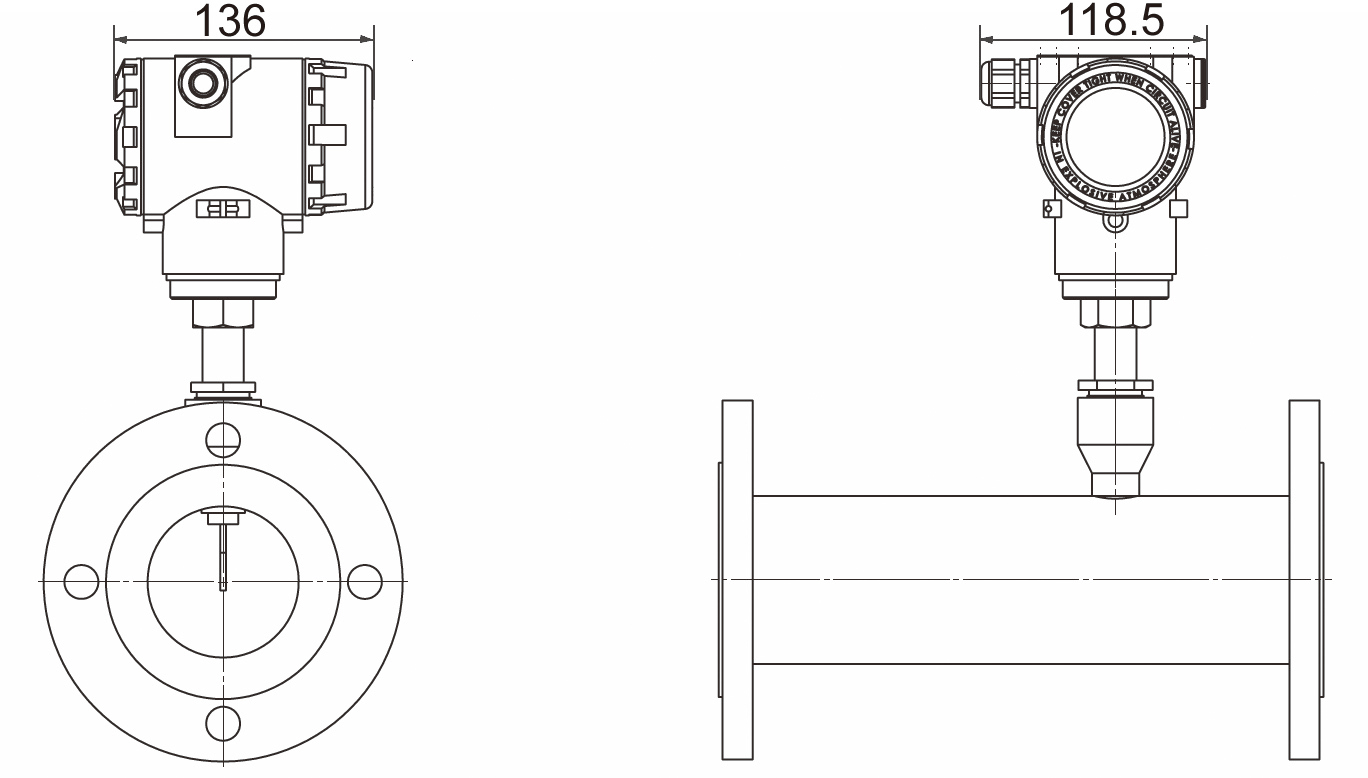

尺寸详图





订货选型


选型示例    3100 - 10 - L21 - 31 - 41 - 81 - 91 - B1 - C1

含       义    基本型号+测量空气+流速范围+介质温度+安装方式+空气标定+电源 供电+通讯方式+普通

系列号

3100管道式单点热式流量计

被测气体

【10】 空气                                          【11】 其它气体(        )

流速范围

【L21】DN20(0-110 Nm3/ h)          【L22】 DN25 (0-156 Nm3/   h)          【L23】DN40 (0-280 Nm3/ h)

【L24】DN50(0-330 Nm3/ h)          【L26】DN80 (0-850 Nm3/   h)           【L28】DN100 (0-1500 Nm3/ h)

【L20】其    它(                      )

介质温度

【31】 -20~175 ℃                           【32】 -20~275 ℃                            【33】 -20~400 ℃

安装方式

【41】一体化法兰安装                         【42】分体法兰安装

标定

【81】空气                                           【82】实际气体

电源供电

【91】24 VDC                                      【92】220   VAC

通讯方式

【B1】HART 协议                                 【B2】RS485接口

防爆

【C1】 普通                                          【C2】防爆
