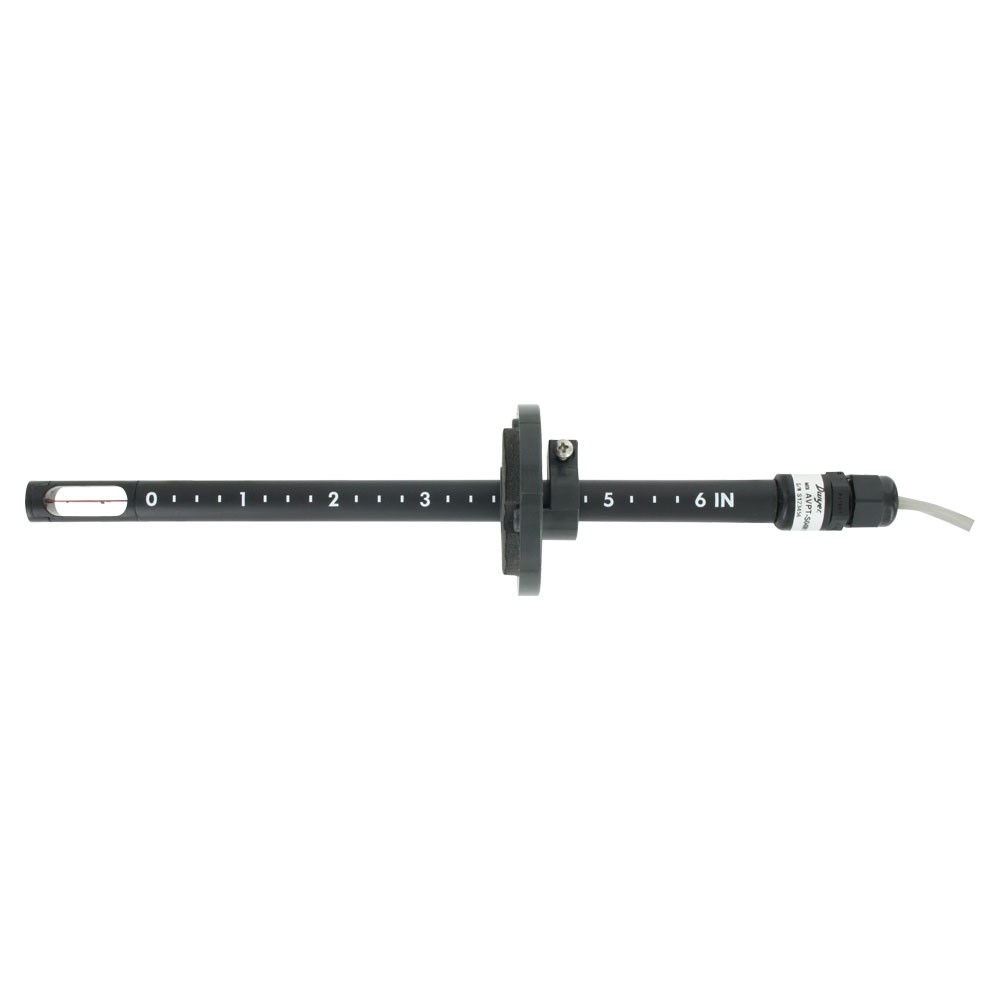

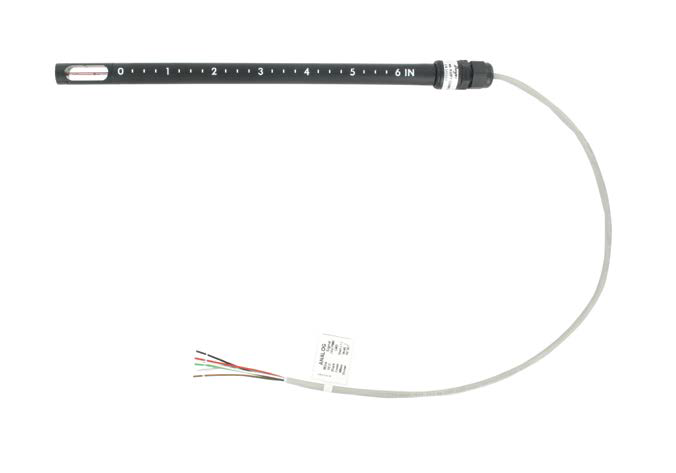

Dwyer 笔式风速变送器 AVPT系列

3%或5%精度,可选BACnet通讯协议

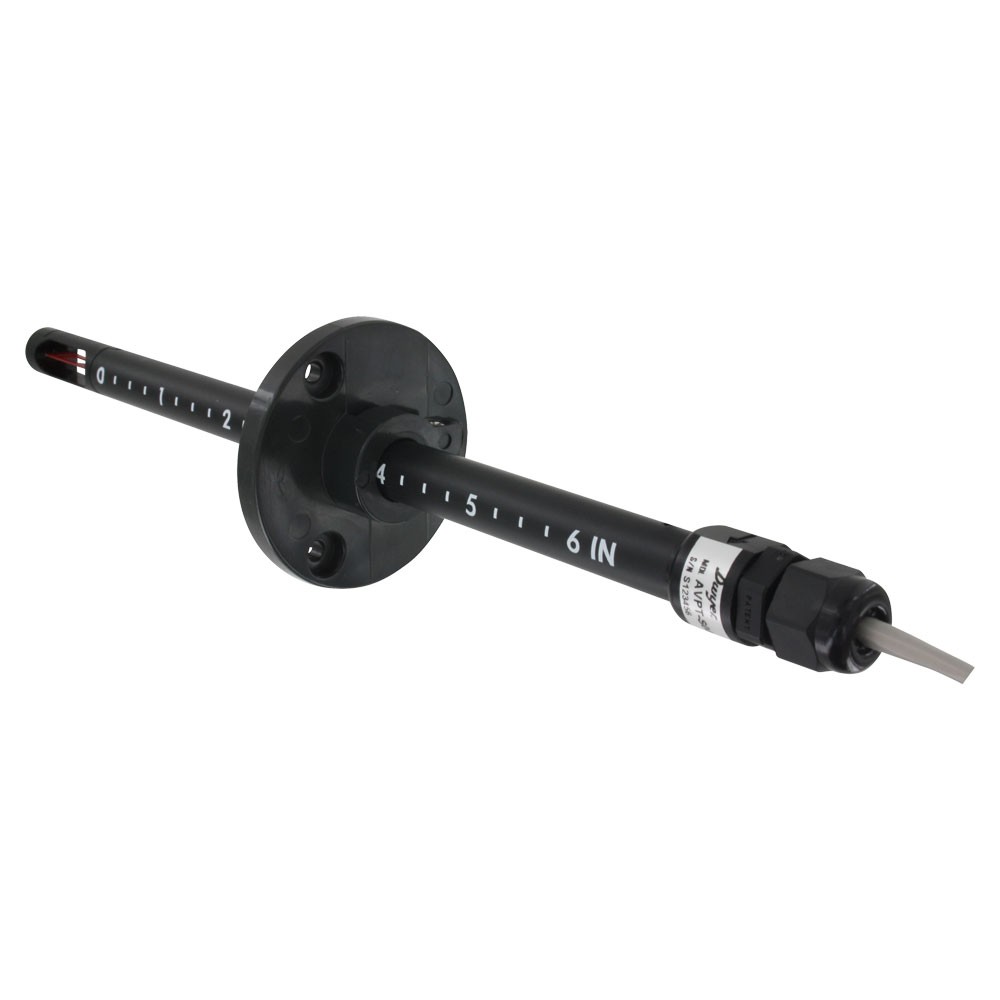

AVPT系列笔式风速变送器系列采用热式风速测量技术,用于高精度和稳定的风速测量,有英制和公制单位。AVPT系列可以配置为电压输出或BACnet MS/TP通信,向各种监视设备提供通用输入。可选择固定长度为20或78英寸电缆接线,或带5针M12接头的24英寸电缆。探头长度为6或12英寸。产品随附可调整插入深度的安装法兰。

可提供3%或5%的精度,用于不同的应用场合,可选的BACnet MS/TP通信协议可以菊花链方式连接各种测量设备。

应用及案例


•  VAV系统

•  楼宇风管


产品特色


•  传感原件采用工程保形图层,以确保产品使用寿命和长期耐用

•  不同探头长度,便于安装

•  温度低于冰点应用时也能保证功能正常



技术指标


介       质    清洁空气

量       程    1000,2000,3000  或4000 FPM(5,10,15, or 20 m/s);和具体型号对应

精       度    标准:±(5%读数 + 40 FPM);

                   高精度:±(3%读数 + 40 FPM);和具体型号对应

电       源    24 VAC / VDC±20%

电流消耗    < 50 mA

输       出    模拟信号:0 -10 V(0 - 5 V可配置)

BACnet MS/TP    订购时可选

支持的波特率    9600,19200,38400,57600,76800和115200

电压输出负载电阻    最小10 KΩ(交流电源为10 V输出);

                    再所有其它条件下,最小值为1 KΩ

电气连接    电缆:带有22 AWG导线的阻燃电缆

5芯电缆     0.5 m(20")或2 m(78")

5针M - 12    0.6 m(24英寸);和具体型号对应

响应时间(90 %)    4 s,平均值

工作温度极限    -20 ~ 60 ℃(-4 ~ 140 °F)

储存温度限制    -40 ~ 60 ℃(-40 ~ 140 °F)

探头长度    6"或12";和具体型号对应

外壳防护    NEMA 3

安装方向    流动方向必须与传感器剪短平行;

                   有关详细信息,请参见安装说明

重       量    40 g(1.4盎司);基于M12连接,探头长度为12"

机构认证    CE,RCM,BTL,UL阻燃等级(经UL测试)



选项配件



尺寸详图


6_ .pdf

12_ .pdf



产品大图




型号列表


型号表

举例

AVPT

-S

3

C1

A

6

-127

-FC

AVPT - S 03 C1 A 06 - 127 - FC

系列号

AVPT








笔式风速变送器

精度


S







标准: ±(5%读数 + 40 FPM)

H

高精度:±(3%读数 + 40 FPM)

风速量程



1






1000 FPM

2

2000 FPM

3

3000 FPM

4

4000 FPM

5

5 m/s

10

10 m/s

15

15 m/s

20

20 m/s

电气连接




C1

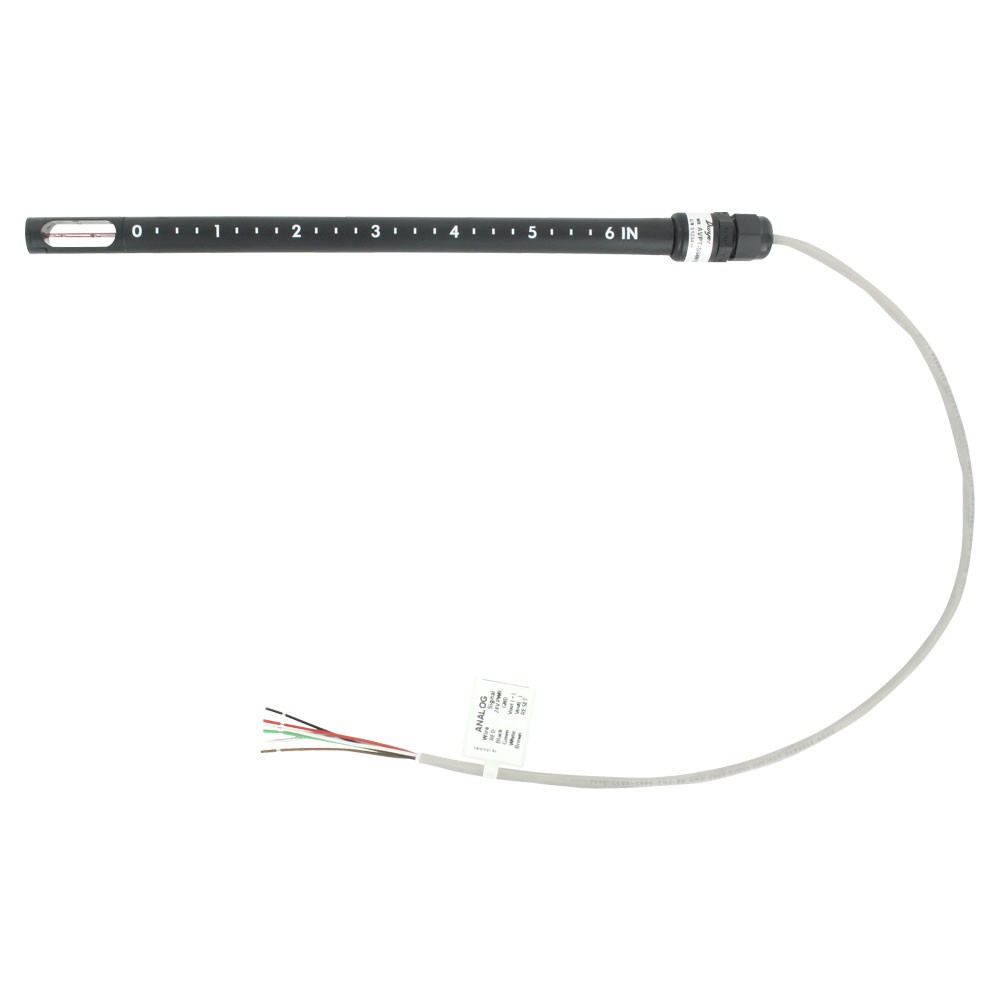

电缆长度 0.5 m(20")

C2

电缆长度 2 m(78")

M1

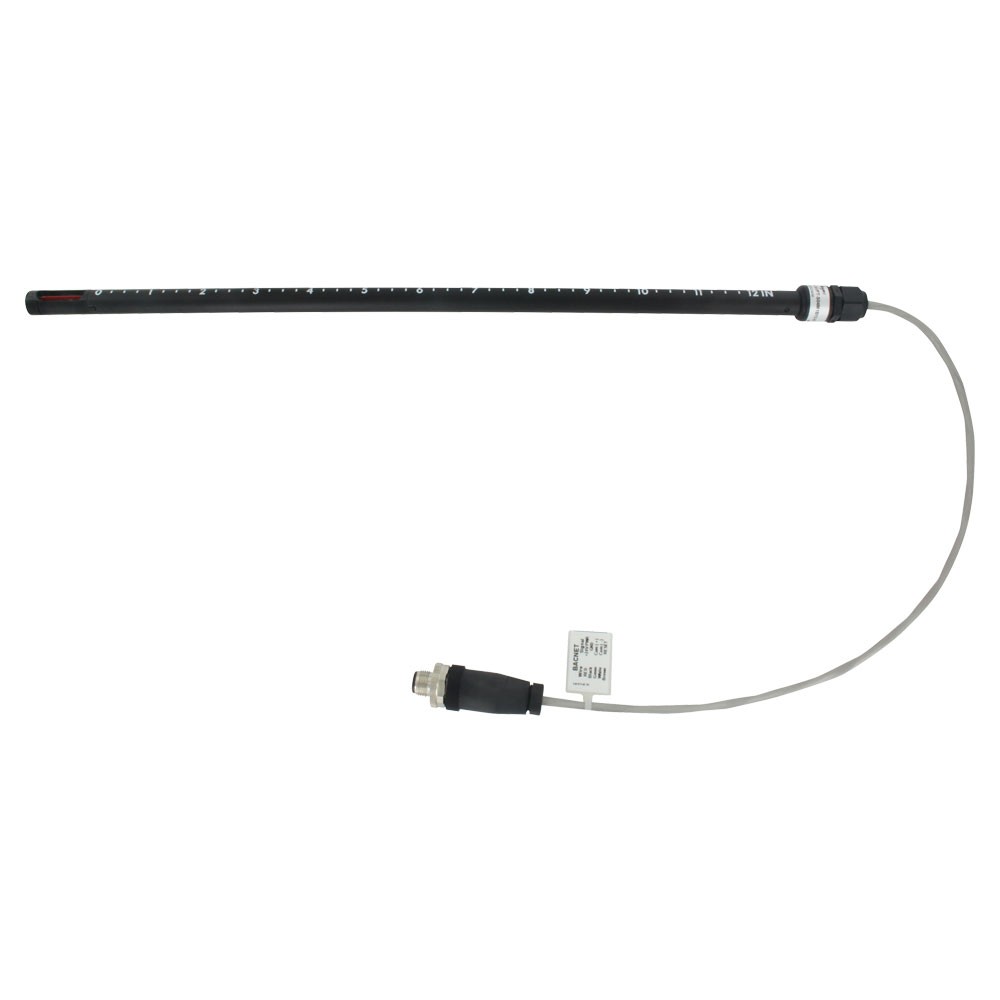

M12接头,长度0.6 m (24")

输出方式





A




模拟信号 0 - 5 V 和 0 - 10 V

B

BACnet MS/TP

探头长度






6



6"

12

12"

BACnet地址







127


000-127整数用于BACnet输出

选项








FC

工厂校准证书

NIST

NIST溯源证书


型号表

举例

AVPT

SCD-PS

100 - 240 VAC / VDC转24 VDC转换电源

A-AVUL-MTG

可替换安装法兰

A-AVUL-QFG

快装电缆密封接头用于风管外部安装
