Dwyer 带通讯协议的CO2传感器 CDTC系列

NDIR CO2 传感器，测量CO2，温度，带温度设定点

CDTC系列带通讯的二氧化碳传感器将两个室内传感器的功能组合到一个紧凑的外壳中。参数包括二氧化碳、温度和带强制设定的温度设定点。现场可选Modbus®或BACnet通讯，只需四根电线即可连接电源和通信信号。以菊链式连接在一起，更加降低安装成本。为了减少配置时间，采用自带的拨码开关设置RS-485 MAC地址。第二组拨码开关用于选择输出Modbus® RTU还是BACnet MS/TP的通信协议，并可设置菜单访问的安全级别。

和我们的CDT系列二氧化碳变送器一样，CDTC系列使用单光束双波长无弥散红外（NDIR）传感器来测量二氧化碳浓度。这项技术可用于每天24小时连续监测。为了提高精度，可以根据设备的环境条件对变送器进行现场校准。同样，可以对大气压进行设定以校正海拔高度带来的影响。

所有参数可选自带显示或分体显示。如果建筑物使用者对于CO2浓度不了解，可以将LCD显示设置为只显示温度或温度设定点。

应用及案例

• 学校、办公大楼、医院和其它室内环境的通风控制

• LEED®认证

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品特色

• 现场可选Modbus®或BACnet通信，减少接线工作量

• 单光束双波长二氧化碳传感器

• 硬件锁定

• 可选分体显示器

技术指标

量程 0 ~ 2000 或 5000 PPM CO2 （取决于型号）；

0 ~ 50 ℃ （32 ~ 122 °F）温度

精度 ±40 PPM ±二氧化碳读数的3%；

温度再25 ℃时为± 1 ℃

响应时间＜2分钟，扩散，二氧化碳

传感器技术 NDIR（无弥散红外）；

15年光源

温度限制 0 ~ 50 ℃ （32 ~ 122 °F）

输出 2线RS-485，Modbus® RTU或BACnet MS/TP通信协议

温度影响二氧化碳1100 PPM时为± 8 PPM / ℃

非线性 16PPM二氧化碳

压力影响每毫米汞柱二氧化碳读数的0.13%

温度限制 10 ~ 95% RH（无凝结）

电源要求 10 ~ 42 VDC或10 ~ 30 VAC

重量 125 g （4.4盎司）

机构认证 BTL，CE

选项配件

配件
型号	描述
GCK-200CO-2000CO2	校准气体套件包括一个校准零点的99.99%氮气瓶和用于校准Dwyer气体变送器量程的200 PPM CO / 2000 PPM CO₂气瓶
A-449	LCD分体显示器用于Dwyer®墙装式变送器的验证或校准
A-CDT-KIT	附件套件，包括接线排和电源

选项
订购时加后缀：	描述
-FC	工厂校准证书
举例：CDTC-2N000-FC

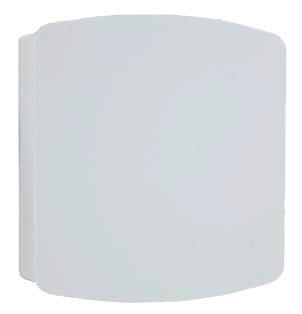

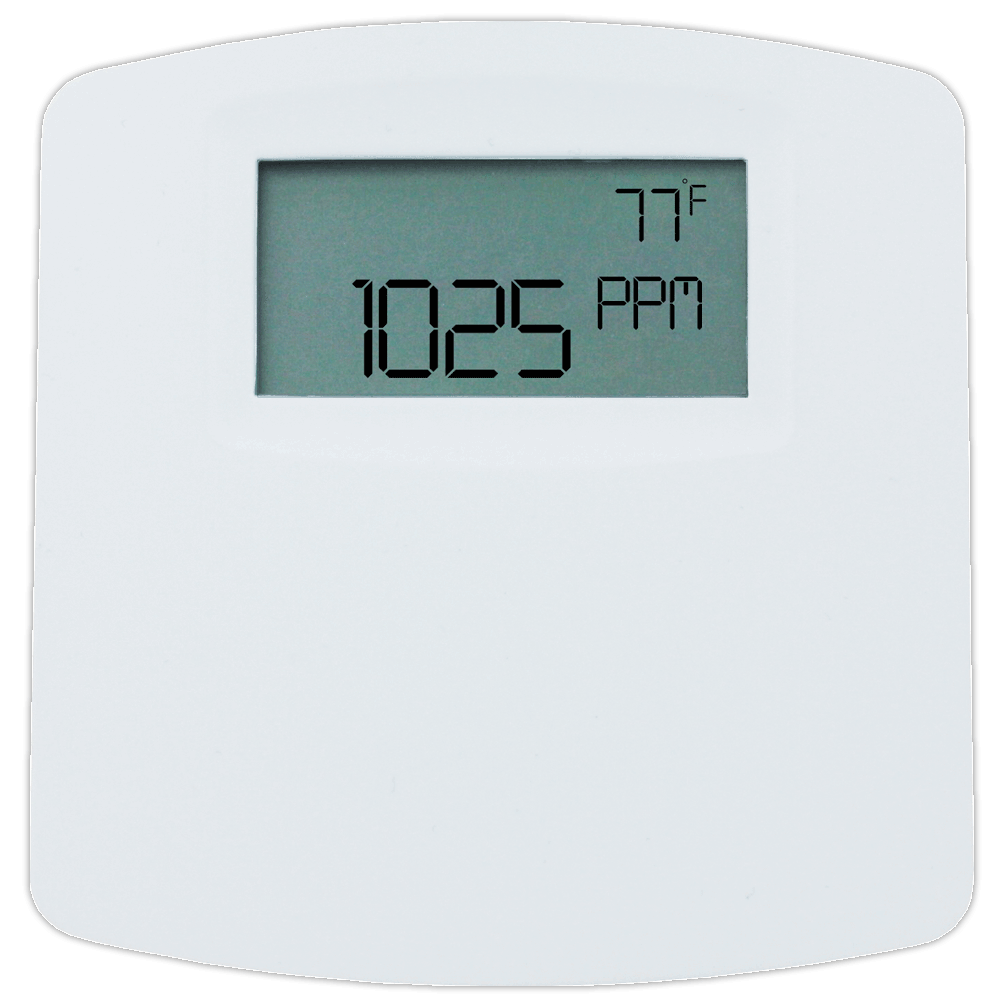

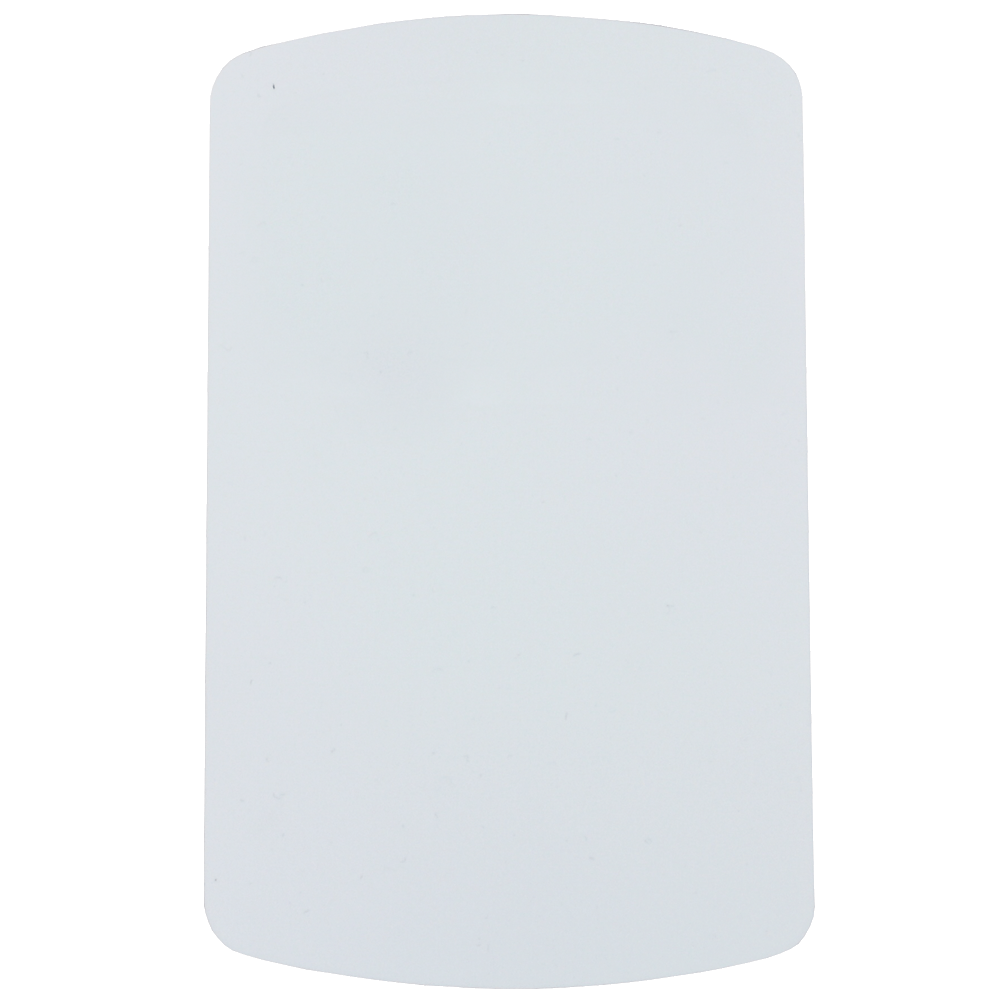

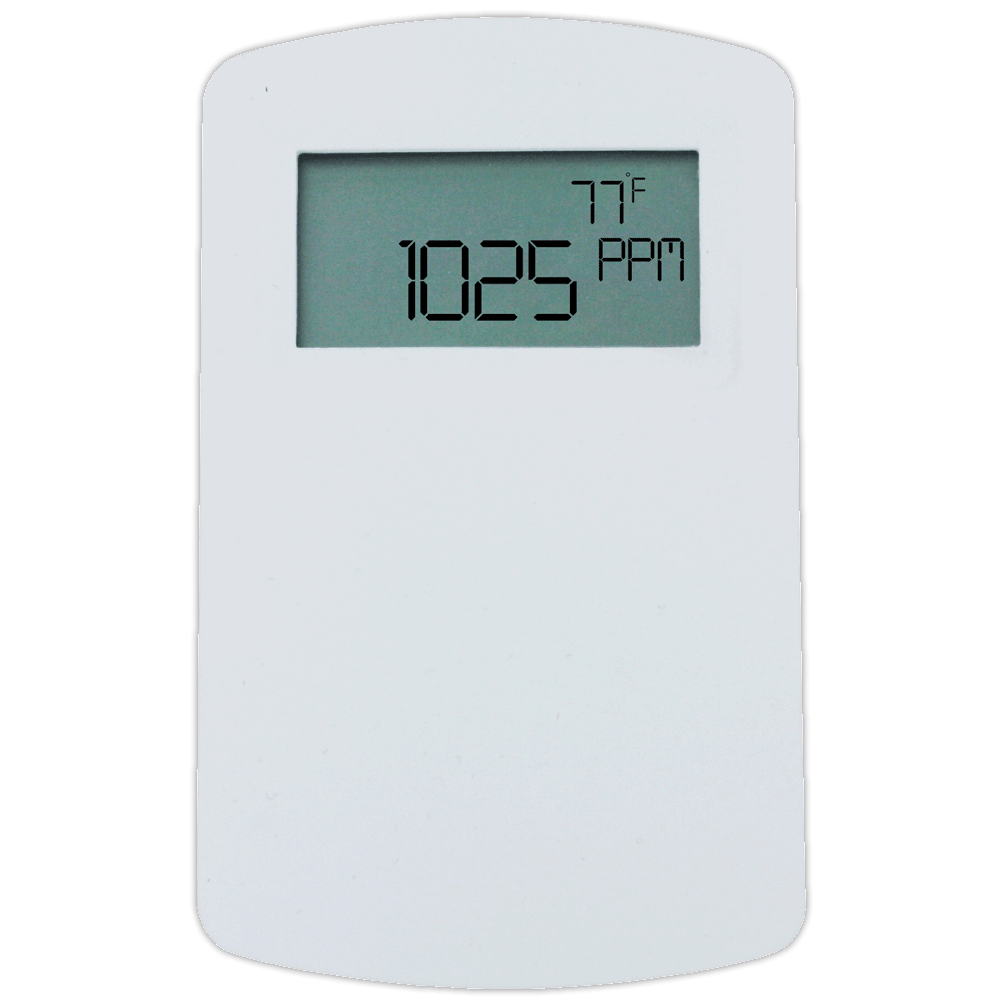

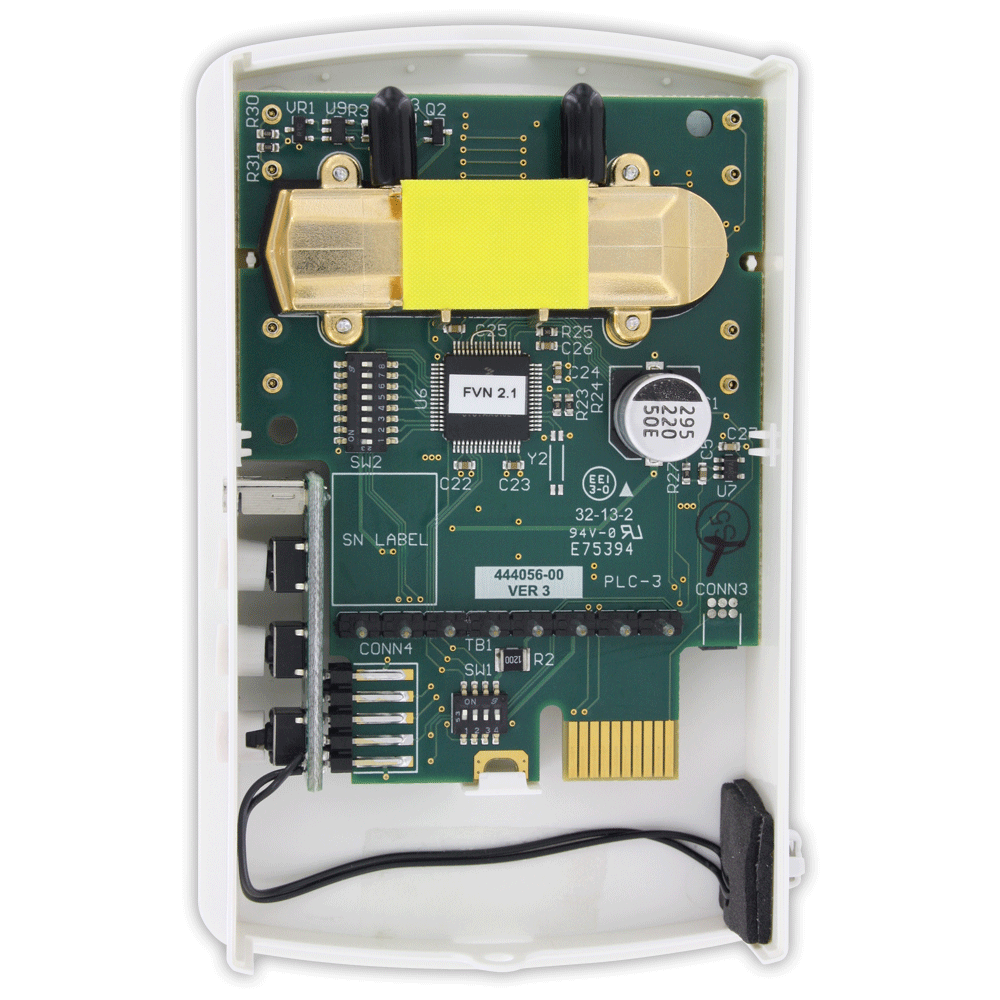

产品大图

型号列表

型号表
型号	CO2 浓度量程	外壳款式	有无LCD显示屏
CDTC-2N000	2000 PPM	北美	无
CDTC-2N000-LCD	2000 PPM	北美	有
CDTC-2E000	2000 PPM	欧洲	无
CDTC-2E000-LCD	2000 PPM	欧洲	有
CDTC-5N000	5000 PPM	北美	无
CDTC-5N000-LCD	5000 PPM	北美	有
CDTC-5E000	5000 PPM	欧洲	无
CDTC-5E000-LCD	5000 PPM	欧洲	有

订货选型

宣传彩页

中文版-DWYER CDTC系列20V1.pdf

英文版-DWYER CDTC系列.pdf
