Dwyer 平均风速传感器 AFG系列

Cost Effective Air Flow Station for Ducts up to 60

AFG系列流栅是一个出色的简单而准确的成本效益替代其他管道安装压力传感器。一旦安装并连接到合适的测量仪器上，该设备将提供数年无故障的空气和气体流量监测。安装AFG流栅是快速和容易的，AFG以套件形式提供，允许车间和现场安装到广泛的方和圆形管道，大约60英寸。

AFG流栅是一种用于传输连续压差信号的基本压力传感装置。当这个输出连接到一个合适的测量仪器(例如，压力计，压力传感器等)，它可以用来确定风速和体积流量。

AFG流网格是如何工作的

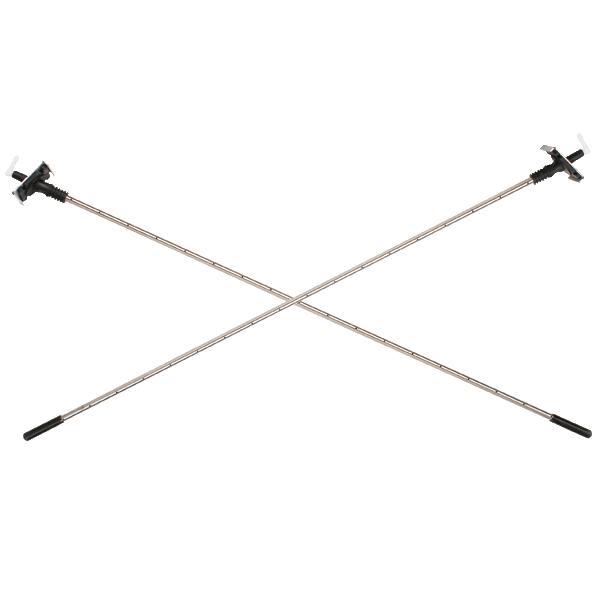

AFG流栅由对角安装在方形或矩形管道上或直径安装在圆形管道上的两根管道组成。管子上钻了一系列等间距的孔。

其中一根管子上的孔直接面向上游，感知总压力，而另一根管子上的两对孔也面向前方，但夹角为79度，感知静压。总静压和(次)静压沿管道长度取平均值，并在管道壁外的连接处提供压力信号。这些连接器之间的压差构成了输出信号。

应用及案例

• To display differential pressure, velocity or volume flow using a micro manometer, gage, or transmitter

• To give a warning of over or under flow rate using a pressure switch

• To control air supply in a system by connecting the grid to a pressure transmitter with an electrical output which can be used to feed into a control system

• To display differential pressure on a simple fluid manometer to give visual indication of changes in volume flow rate in the duct

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品特色

• Kit complete with 2 probes and installation hardware

• Trimmable length for any duct size up to 60"

• Alternative to costly air flow stations

技术指标

选项配件

安装手册

Instruction Manuals.pdf

机构认证

尺寸详图

Adobe Reader in format.pdf

产品大图

型号列表

订货选型

宣传彩页

英文版-Series AFG Catalog Page.pdf
