Dwyer MAGNESENSE®差压变送器 MSX系列

监测压差、空气流速和体积流量

MSX系列 Magnesense®差压变送器结合了原MS2系列Magnesense®II变送器的稳定性和多功能性,适用于建筑控制应用。MSX简化了订购过程以提供所需的配置,从而减少了产品安装时间。量程可用Pa、毫米水柱和英寸水柱表示。所有压力范围可配置为单向或双向模式,总共提供32个范围。MSX变送器可提供线性压力输出或线性速度输出,并从变送器中提取平方根。为了扩大计算流量的平方根能力,还增加了其他参数。双电压和毫安输出信号可用于提供控制和设备输出信号验证。

应用及案例


·  空气处理装置中的过滤器监控

·  制药/半导体洁净室的建筑压力

·  商业建筑中的管道静压

·  VAV系统中的风速/流量


产品特色


·  可旋转180°显示屏,便于阅读

·  可选无工具接线盒,方便快捷接线

·  UL94 V-0和阻燃等级,为各种应用增加安全性



技术指标


介       质    空气和不可燃的兼容气体

材       质    请咨询我们

精       度    ±1% FSO

稳  定  性    ±1% FSO / 年

温度范围    -20 ~ 70 ℃(-4 ~ 158 °F)

压力限制    量程0和1:最大操作压力为3.6 psi,爆裂压力为6 psi;

                  量程2和3:最大工作压力为6 psi,爆裂压力为6 psi

电源要求    10 - 36 VDC(2线),17 - 36 VDC或隔离的21.6 - 33 VAC(3线)

输出信号    4 - 20 mA(2线);0 - 10 V或0 - 5 V(3线)

响应时间    瞬时(默认)或3秒(可选)

零点和量程调整    数字按钮

回路电阻    电流输出:0 - 1250 Ω(最大);

                  电压输出:最小负载1 KΩ

电流消耗    最大持续21 mA

电气连接    4线可移除的欧式端子排,用于导线16 - 26 AWG

进线方式    1/2" NPS螺纹

显       示    4位LCD显示屏(可选项)

过程连接    1 / 8 ",3 / 16 ",1 / 4 ",5 mm和6 mm内径软管

外壳防护等级    NEMA 4X(IP66),UL 2043(阻燃型),UL94 V-0

安装方向    压力传感器测量不受方向影响

重       量    230 g(8.0 盎司)

机构认证    CE



选项配件


配件

型号

描述

A-480

A-481

A-MSX-LCD

塑料静压头

安装工具套件,包括2个塑料静压头和2.1米( 7英尺 )的PVC管

MSX系列可替换显示屏



产品大图

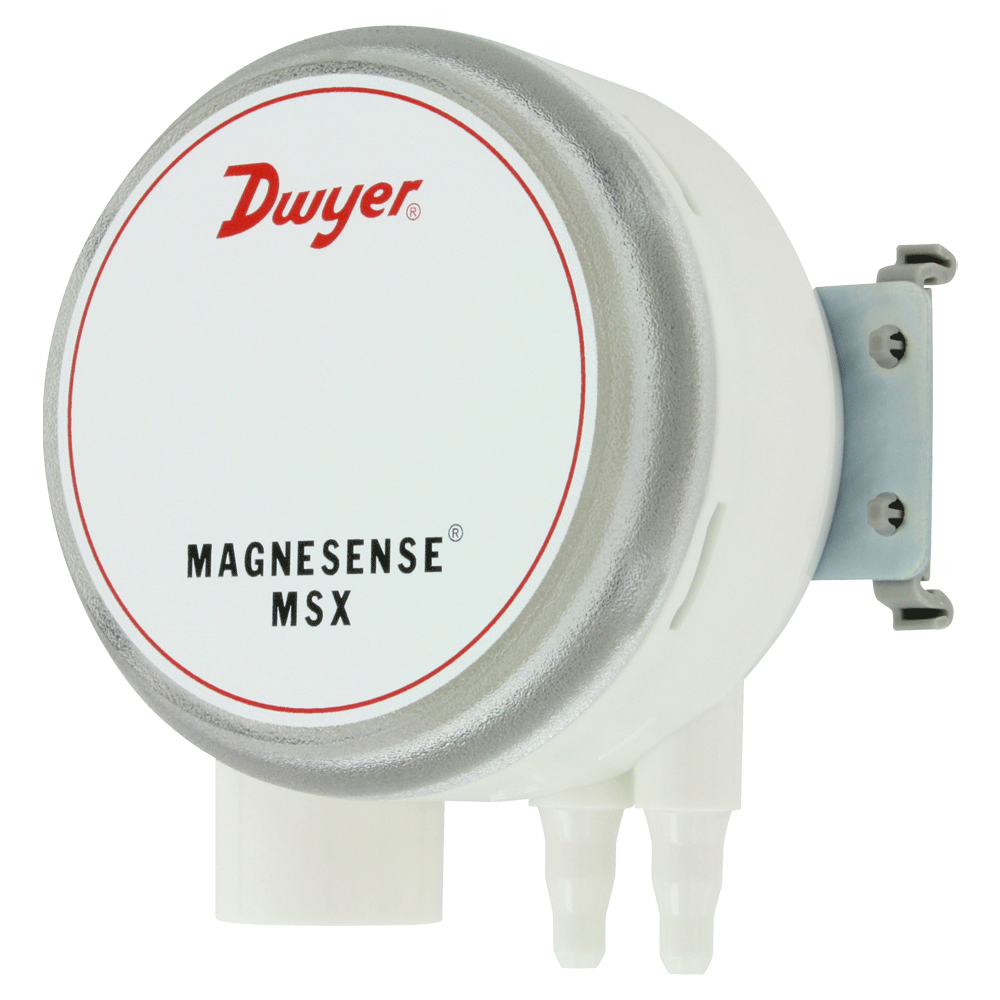

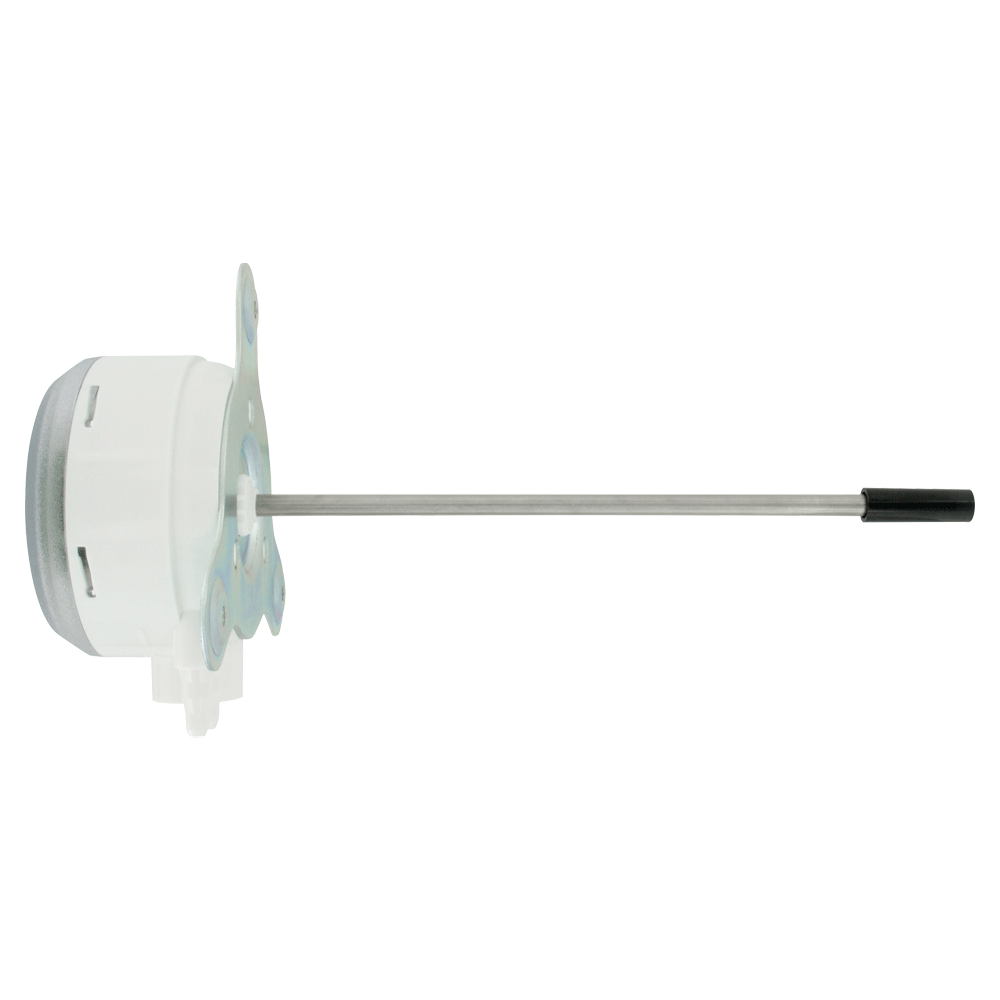

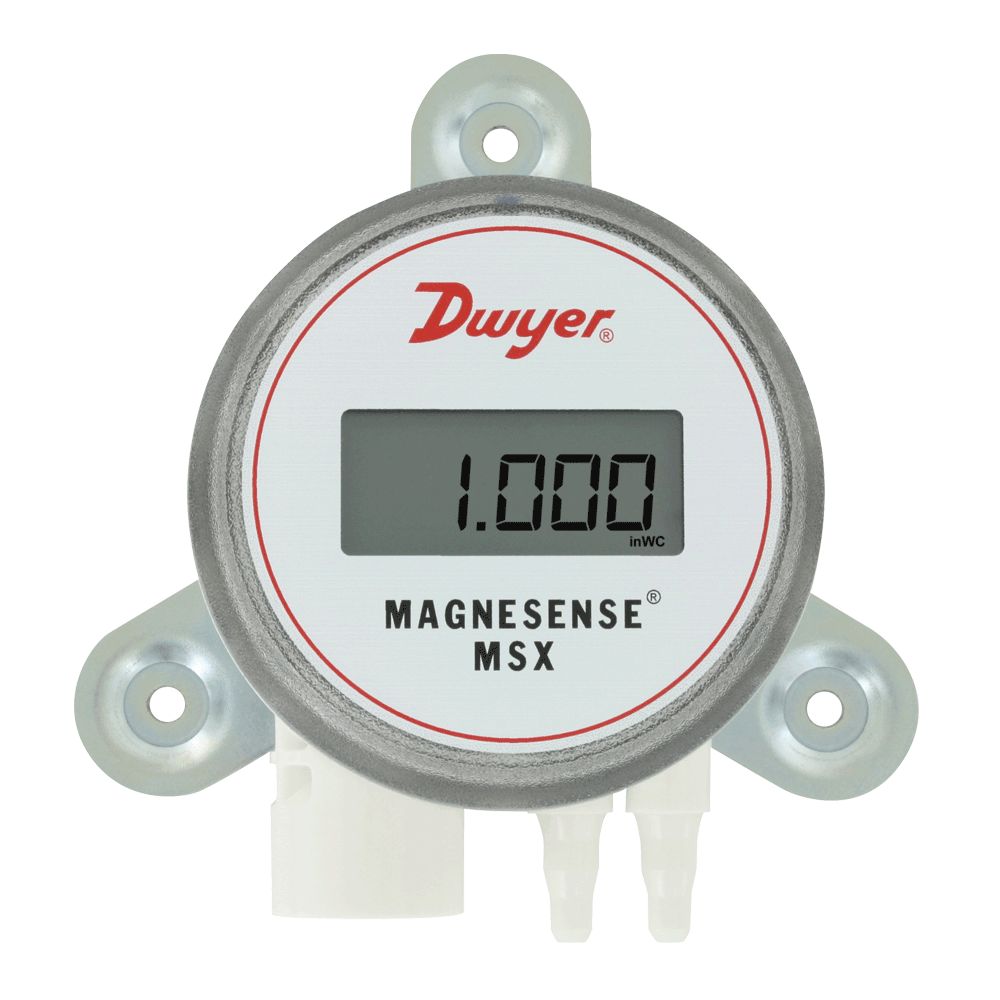

MSX_Wall_LCD_Front_1000x1000.gif                 MSX_DIN_NoLCD_RightAngle_1000x1000.gif




型号列表


选项

量程

in w.c.

Pascal低

Pascal高

mm w.c.

量程代码0

0.1

0.15

0.25

0.5*

25

30

40

50

60

75

100

125*

2.5

5

10

12*

量程代码1

0.1

0.25

0.5

1*

25

40

50

60

100

150

160

250*

2.5

5

10

25*

量程代码2

1

2

3

5*

250

300

400

500

600

750

1000

1250*

25

50

100

125*

量程代码3

10

15

25

28*

1000

1500

2000

2500

3000

4000

5000

7000*

250

350

500

700*

*是指每个量程代码下的正满量程输出值。



订货选型


型号表

举例

MSX

-W

1

3

-IN

-LCD

MSX-W13-IN-LCD

系列号

MSX






Magnesense®差压变送器

安装方式


W

U

N





墙装式

通用安装式(   墙装或风管安装 )

DIN导轨安装式

量程方式



1

2




单向量程

正负组合量程

范围




0

1

2

3



0.5   in w.c. , 125 Pa, 12.5 mm w.c.

1   in w.c. , 250 Pa, 25 mm w.c.

5   in w.c. , 1250 Pa, 125 mm w.c.

28   in w.c. , 7000 Pa, 700 mm w.c.

压力单位





IN

PA

MM


英寸水柱

Pa

毫米水柱

选项






A-481



FC

FP

GLD

LCD

NIST

STX

TT

WO

安装套件:包括2只塑料静压取压头和一根7英尺(   2.1米 )PVC软管

工厂校准证书

带宝塔接头的过滤配件

液密电缆密封套配件

液晶显示屏

NIST可追溯的校准证书

2个塑料静压取压头

无工具接线盒

为增加液晶显示器预留的开窗前盖
