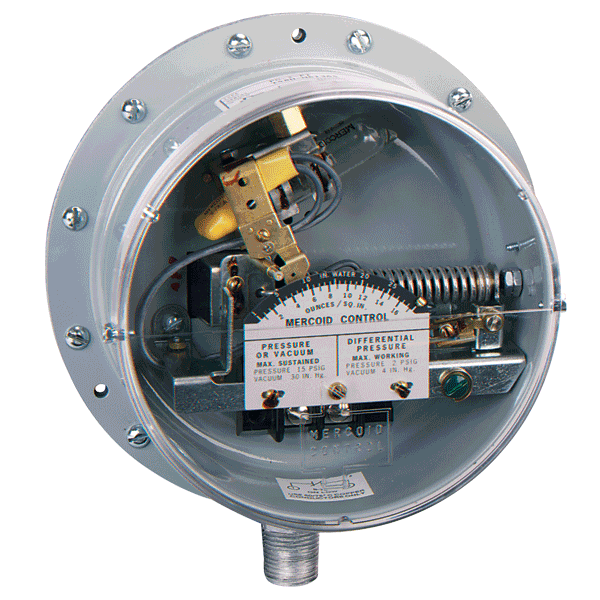

Dwyer 气体差压开关 PG系列

外部调整设定点,全密封快开开关或水银开关

大型敏感膜片和可靠的,经过时间验证的机械设计结合在系列PG压力/差压开关中。与空气和其他兼容的气体使用,他们具有优秀的±1%的满刻度重复性,清晰易读的刻度和方便的外部设定值调整。

多种切换选项保证了应用灵活性,包括SPST、SPDT、DPST和DPDT;在增加压力、真空或差值时开启或关闭。PR和PRL型号增加或减少压力手动复位操作。水银开关或密封开关可用于高湿度的地方。如果振动或其他因素妨碍使用汞,可以提供快速开关。标准外壳是NEMA-1。可选配外壳,满足耐候性和防爆要求。

应用及案例


•  Natural, manufactured or LP gas applications


产品特色


•  Clear easy-to-read scale and external set point adjustment simplifies operation and trouble shooting

•  Large diaphragm provides accuracy for precise control

•  Multiple switching options meet the design of applications



技术指标


材质:Fairprene,黄铜,钢,和铝
温度范围:-10 180°-23 82°C

压力范围:

单压力用于“高”端:

持续压力:15 Psig1.0 Bar

冲击压力:(20 Psig1.4 Bar

差压:

持续压力,量程P12 Psig.14 Bar

持续压力,量程P210 Psig0.7 Bar

防护指标:普通用途。可选择全天候和防爆

重复性:满量程的±1%

开关类型:SPST 水银开关,SPDT 水银开关,SPDT 快速开关,或SPDT 密封快速开关。可选择DPDT

电气指标:SPDT 水银:4A @ 120 VAC/VDC, 2A @ 240VAC/VDC. SPST 水银:6A @ 120 VAC/VDC, 3A @ 240VAC/VDC. SPDT 快速:15A @ 120 VAC, 8A @ 240 VAC, 0.5A@ 120 VDC, 0.25A @ 240 VDC. SPDT H.S. 镀银快速:5A @125/250 VAC, 30 VDC Resistive. SPDT H.S. 镀金快速:1A @125 VAC, 30 VDC Resistive

电气连接:旋紧型

导管接口:对1/2?12.7 Mm)集线管,7/8?22.23 Mm)孔

连接件:1/2? NPT 外螺纹和1/8? NPT 内螺纹为使用单正压或高差压,1/8? NPT 内螺纹为使用单真空或低差压

安装定位:垂直

设定点调节:外部螺丝

重量:4.5 Lb2 Kg

死区:见型号表

机构认证:对水银开关型号,ULCSAFM 认证。仅快速开关型有UL认证



选项配件



安装手册


Instruction Manual.pdf



机构认证


FM Approval.pdf



尺寸详图


PG_DD.pdf



产品大图





型号列表



订货选型
