Dwyer 工业压力变送器 626&628系列

有各种量程，连接方式，和输出方式可以选择

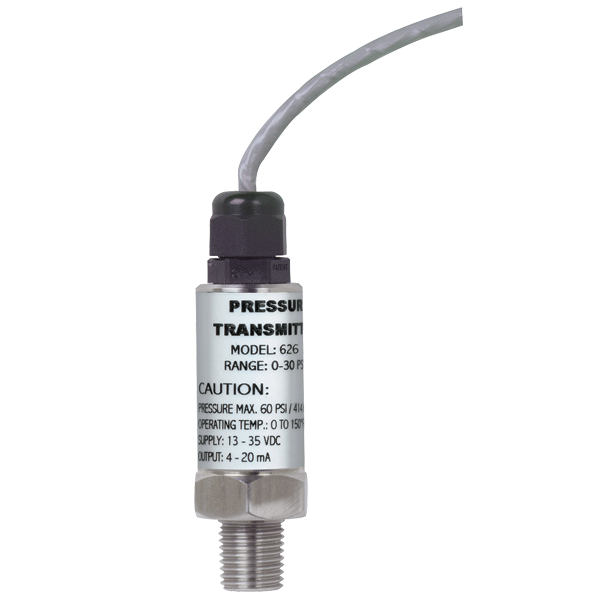

626系列压力变送器采用0.25%高精度的压阻式传感器，安装于坚固的NEMA 4X不锈钢外壳内，或者铝制管型外壳中。
628系列压力变送器精度为1%，最适用于OEM设备制造厂家，它也带不锈钢外壳内，或者铝制管型外壳中。
耐腐蚀的316L不锈钢材质使得626和628系列的变送器有更广的应用范围，包括液压系统和化学工业。它们的量程范围从满真空，组合量程到正5000psi，并且可选择多种输出方式，工艺连接方式，电气连接方式等，很容易满足您特有的应用场合的需要。

注：标准导管外壳（-CH）已淘汰，更换型号见导管盒外壳（-CB）。

应用及案例

• 压缩机

• 泵送系统

• 灌溉系统压力

• 工业过程监测

• 液压

• 如选制冷剂降压阀选项，可用于监测空调机组中的制冷剂管线压力

• 垃圾压实机

• 消防泵压力控制

产品特色技术指标选项配件型号列表耐压范围安装手册机构认证尺寸详图产品大图宣传彩页

产品特色

• 坚固的316不锈钢充油传感器提供抗冲击和振动性能，确保工艺应用中控制压力的稳定性

• NEMA 4X额定外壳可在允许进行室外监测的恶劣环境或存在灰尘和颗粒物的区域提供保护

• 各种型号和连接，可满足从低到高的压力测量规范

技术指标

规格	626 & 628
介质	兼容气体或液体
材质	316L不锈钢
精度	626：0.25% F.S.； 626：0.20% RSS； 628：1.0% F.S.； 628：0.5% RSS； 626 绝压量程范围：0.5% F.S.； 626 绝压量程范围：0.30% RSS。（包括线性度，迟滞和重复性）
温度范围	0 - 200°F （-18 ~ 93℃）
补偿温度范围	0 - 175°F （-18 ~ 79℃）
温度影响	±0.02% FS/°F （包括零点和量程）
耐压范围	见型号表
电源要求	10 - 30 VDC （用于4-20 mA, 0-5, 1-5, 1-6 VDC 输出信号）； 13 - 30 VDC （用于0-10, 2-10 VDC输出信号）； 5 VDC ± 0.5 VDC （用于0.5-4.5 VDC输出）； 10 - 35 VDC （用于 4 - 20 mA带-CB选项）； 13 - 35 VDC 或独立的 16 to 33 VAC （带-CB选项的可选输出）。
输出信号	4 - 20 mA，0 - 5 、1 - 5、0 - 10 VDC，或 0.5 - 4.5 VDC或可选带 -CB选项的 0 - 5、1 - 5、0 - 10、 2 - 10 VDC
响应时间	300 ms
回路电阻	0 - 1000 Ω max. Rmax = 50（Vps-10）Ω （4 - 20 mA 输出）， 0 - 1250 Ω max. Rmax = 50（Vps-10）Ω （4 - 20 mA 输出带 -CB 选项）， 5K Ω （0 - 5、1 - 5、1 - 6、0 - 10、2 - 10、0.5 - 4.5 VDC 输出）。
稳定性	1.0%满量程/年（典型）
电流消耗	最大38 mA （对于4-20 mA输出）；最大10 mA（对于0-5, 1-5, 1-6, 0-10, 2-10, 0.5-4.5 VDC输出）；最大140 mA （对于所有带LED显示的）。
电气连接	导管式外壳（-CH）：接线端子排，1/2‘’NPT内螺纹导管；普通型外壳（-GH）：电缆或DIN EN 175801-803-C。
过程连接	1/4''NPT或BSPT，外螺纹或内螺纹
外壳防护	NEMA 4X （IP66）
安装位置	任意方向安装
重量	283 g（10 oz）
认证	CE、NSF、UL

选项配件

	型号	描述
	A-250-D	Cooling tower, spiral, 1/4" male/female BSPP.
	A-251	Pressure snubber, brass, 1/4" male/female BSPT.
	A-257	Pressure snubber, 316 SS, 1/4" male/female BSPT.
	A-960	3' packard cable.
	A-164	16.4' (5 m) cable with M-12 4-pin female connector.
	A-961	9' packard cable.
	A-962	20' packard cable.

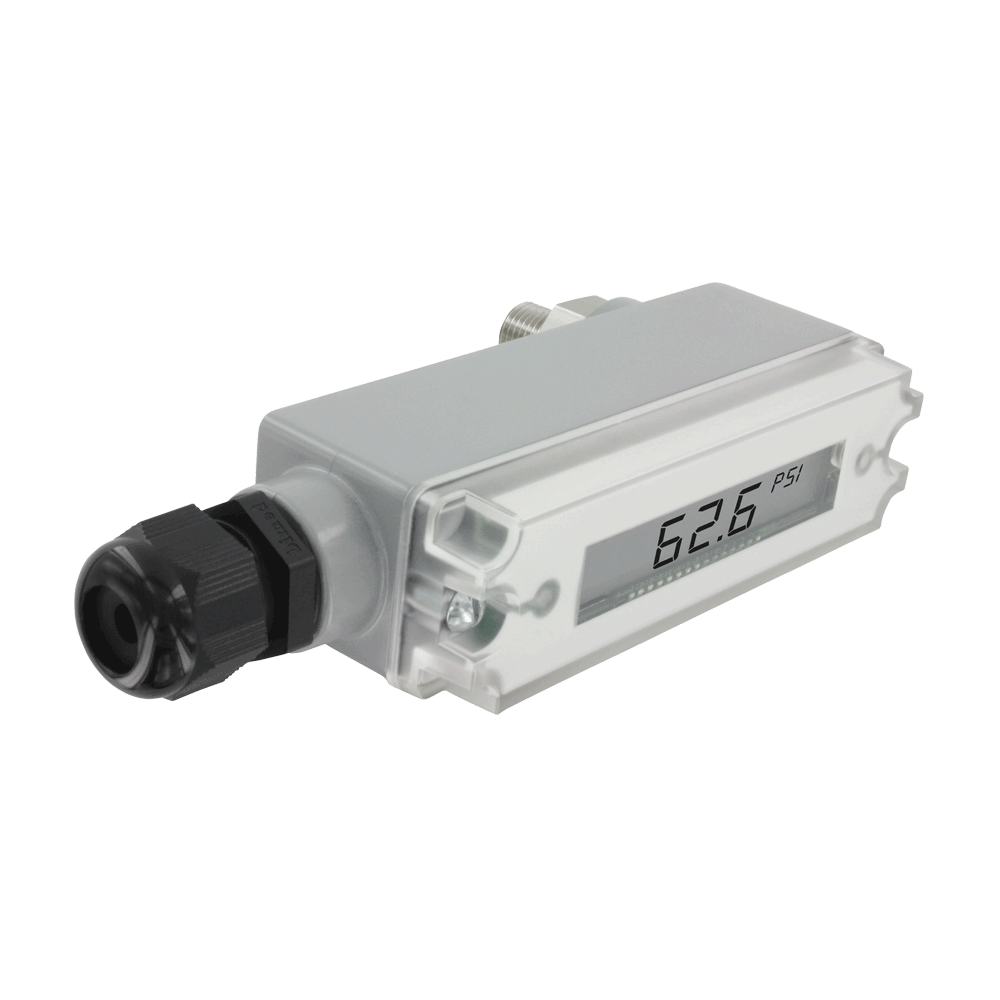

	A-62X-LCD	Field upgradeable LCD display.

型号列表

EXAMPLE	626	-00	-CH	-P1	-E1	-S1	-AT	626-00-CH-P1-E1-S1-AT
ACCURACY 精度	626 628							0.25% Full Scale Accuracy 1.0% Full Scale Accuracy
RANGE 范围		30 00 01 02 03 04 05 31 32 06 28 07 27 08 09 10 11 12 24 13 25 14 22 29 15 16 17 18 19 26 61 40 41 62 63 64 65 66 89 67 68 69 42 70 71 72 92 73 91 74 75 76 90 77 78 93 79 80 81 82 83 84 97 85 98 86 99 87 88 95						15-0 psia (1,4) 0-15 psia (1,4) 0-30 psia (1,4) 0-50 psia (1,5) 0-100 psia (1,5) 0-200 psia (1,5) 0-300 psia (1,5) 0-500 psia (1,4) 3-15 psig 0-5 psig 0-10 psig 0-15 psig 0-25 psig 0-30 psig 0-50 psig 0-100 psig 0-150 psig 0-200 psig 0-250 psig 0-300 psig 0-400 psig 0-500 psig 0-600 psig 0-750 psig 0-1000 psig 0-1500 psig 0-2000 psig 0-3000 psig 0-5000 psig 0-8000 psig 1-0 bar absolute (1,4) 0-1.6 bar absolute 0-2 bar absolute 0-2.5 bar absolute (1,4) 0-4 bar absolute (1,5) 0-6 bar absolute (1,5) 0-8 bar absolute (1,5) 0-10 bar absolute (1,5) 0-16 bar absolute (1,5) 0-0.5 bar 0-1 bar 0-1.5 bar 0-1.6 bar 0-2 bar 0-2.5 bar 0-3 bar 0-4 bar 0-5 bar 0-6 bar 0-7 bar 0-10 bar 0-15 bar 0-16 bar 0-17 bar 0-20 bar 0-25 bar 0-30 bar 0-35 bar 0-40 bar 0-70 bar 0-100 bar 0-150 bar 0-160 bar 0-200 bar 0-250 bar 0-350 bar 0-400 bar 0-500 bar 0-550 bar 0-600 bar

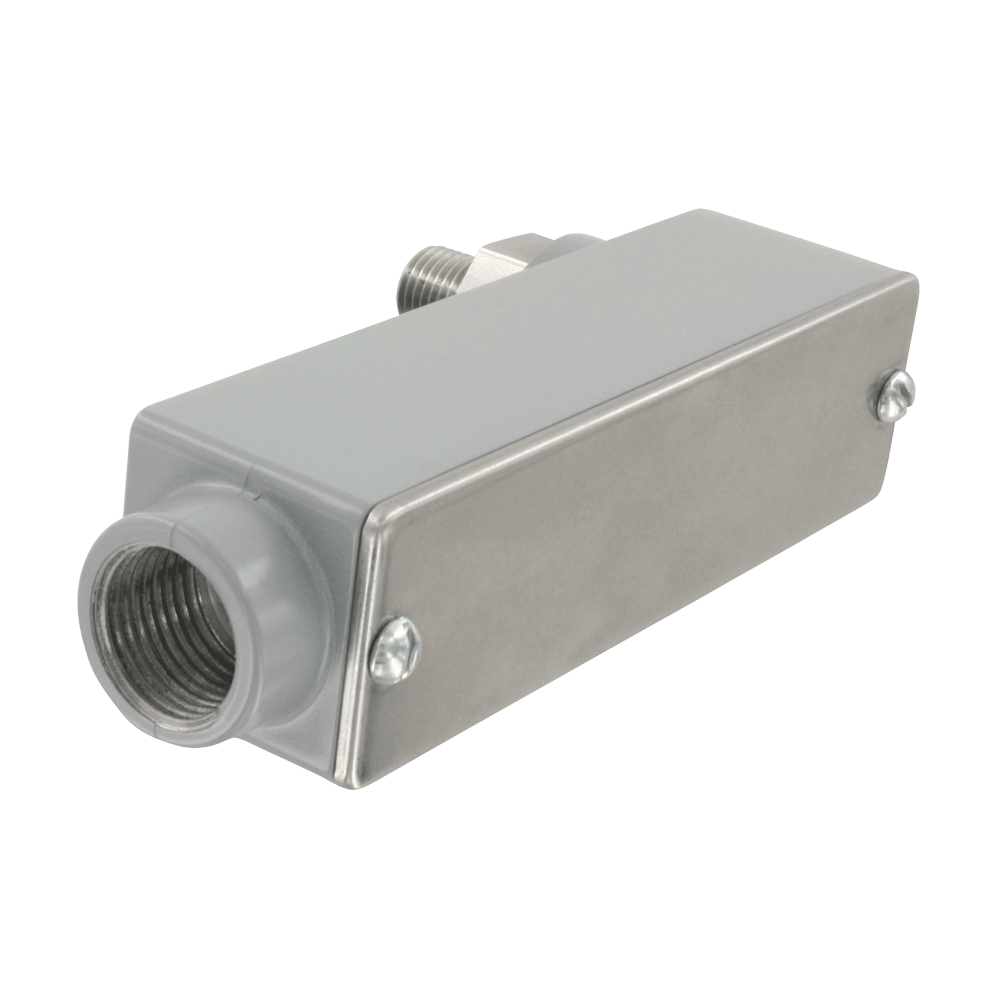

HOUSING 外壳			CB GH					Conduit Box Housing General Purpose Housing, NEMA 4X, IP66
PROCESS CONNECTION 过程连接				P1 P2 P3 P4 P5 P7 P8 P9 P10				1/4" Male NPT 1/4" Female NPT 1/4" Male BSPT 1/4" Female BSPT 1/4" Female SAE with Refrigerant Valve Depressor (1) 1/4" Male BSPP ISO 1179 1/8” Male NPT (1) 1/2" Male NPT (1) 1/8" Male BSPP

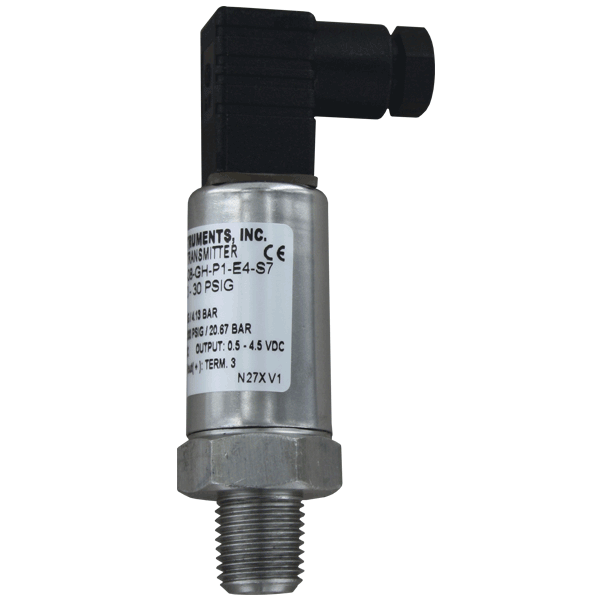

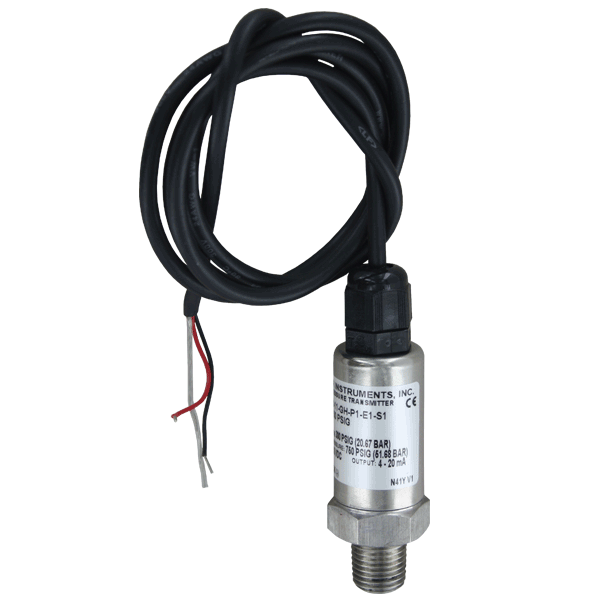

ELECTRICAL CONNECTION 电气连接					E1 E2 E3 E4 E5 E6 E7 E8 E9			3' Cable 6' Cable 9' Cable Hirschmann DIN Plug (1) 1/2" Female NPT Conduit Connection(2) M-12 4-Pin Connector Hirschmann DIN Plug w/6' cable Packard Connector (1) M-12 4 Pin Connector NOT-UL
SIGNAL OUTPUT 信号输出						S1 S2 S3 S4 S5 S6 S7 S8		4-20 mA 2 Wire 1-5 Volts 2-10 Volts 0-5 Volts 0-10 Volts 1-6 Volts 0.5-4.5 Volts Ratiometric Selectable 0 to 5, 1 to 5, 0 to 10, 2 to 10 VDC (2)
OPTIONS 选项							AT LCD NIST NW SPCL	Aluminum Tag LCD Indication NIST Traceable Certificate NSF Certification Special Cleaning for Oxygen Use
(1) Available with -GH Housing only (2) Available with -CB Housing only (3) LED option is not NEMA 4X. (4) 628 only and 2.0% (5) 626 and 0.5% or 628 and 2.0%
BAR ranges not available with -CB option currently, future release.

耐压范围

量程码

量程范围

最大压力(psig)

过压 (psig)

量程码

量程范围(psig)

最大压力(psig)

过压 (psig)

0-15 psia

15-0 psia

0-5 psig

0-15 psig

0-30 psig

0-50 psig

0-100 psig

0-150 psig

100

200

300

150

300

500

750

0-200

0-300

0-500

0-1000

0-1500

0-3000

0-5000

0-8000

400

600

1000

2000

3000

6000

7500

10000

1000

1500

2500

5000

7500

10000

12000
