NEMA 4(IP66)防护，带大屏LCD显示，可开方输出流量信号

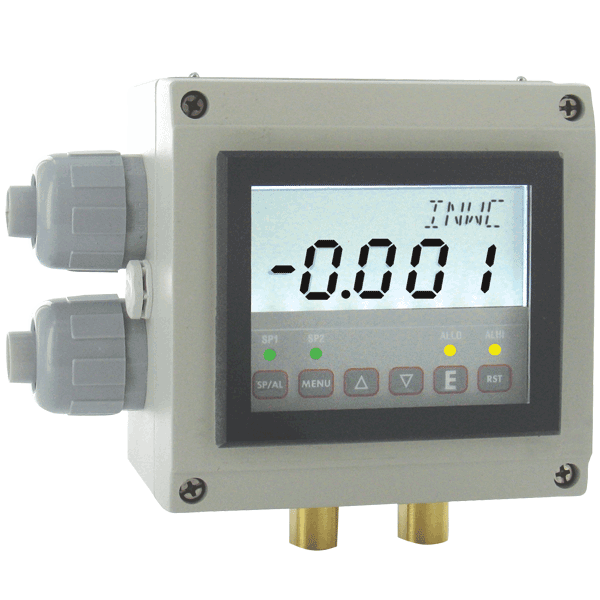

DHII系列Digihelic®微差压控制器 组合了标准的微差压控制器的所有功能，防护外壳的级别达到NEMA 4 (IP66)。
它组合了2个单刀双掷的开关，4-20mA输出，Modbus通讯，4位LCE大屏显示于一体。可移除的接线排很方便地在外部接线后再直接卡入电路板上，方便简单，节约了安装时间。
DHII系列 Digihelic®微差压控制器的NEMA 4 (IP66)的防护使得它可用于室外安装，特别是用于楼顶安装的空气处理机。它也可采用表面安装的方式用于洁净室，或其它特殊的场合。
• 空气处理程序
• 清洁房间
• NEMA 4外壳可以在室外或室内使用水
• 大型背光液晶显示提供了远距离的本地阅读
• 可拆卸的接线端子，减少布线困难，节省安装时间
介 质 空气和非可燃、非传导性兼容气体
接液材质 请咨询我们
外 壳 铝，玻璃
精 度 在 77 °F（25 ℃）时为：±0.5% 包括滞后和可重复性（预热1小时后）
稳 定 性 < ±1%/年.
压力限制 量程小于等于2.5 in w.c.时为2 psi
5" ：5 Psi；10"：5 Psi；25"：5 Psi；50"：5 Psi；100"：9 Psi
温度限制 0 ~ 60 ℃（32 ~ 140 °F ）
温度补偿 0 ~ 60 ℃（32 ~ 140 °F ）
热 效 应 0.020%/ °F（0.036/ ℃）与 77 °F （25 ℃）之间
电 源 高电压源 = 100 - 240 VAC，50 - 400 Hz 或132 - 24 VDC
低压电源 = 24 VDC ±20%
功 耗 低压电源 = 24 VDC - 130 mA 最大；
高压电源 = 100 - 240 VAC，132 - 240 VDC - 7 VA 最大
输出信号 4 - 20 mA DC ，900 Ω最大
零点和满量程调整 按手册方便调整
反应时间 250 ms，衰减设为1
显 示 4 位 LCD背光， 0.6" 高， LED 指示灯用于设定点和报警状态
电气连接 欧式可拆卸螺丝端子，带1/2"防水导管的水密导管接头
过程连接 1/8" 内螺纹NPT
封 装 设计符合NEMA 4X（IP66）
安装方向 水平安装
重 量 1.19 kg（2 lb 10 oz）
通 讯 Modbus RTU，RS485，9600 Baud
机构认证 CE，UL
开关特点
开关类型 2个SPDT继电器
额定电流 8 A，240 V
设定点调节 通过面板调节
选项 | |
订购前请添加后缀： | 描述 |
-NIST | NIST可溯源校准证书 |
配件 | |
型号 | 描述 |
MN-1 | 通讯软件Mini-Node™USB / rs - 485转换器 |
A-301 | 1/4"金属管连接的静压尖端 |
A-302 | 3/16"和1/8"软性或橡胶类油管 |
A-438 | 表面安装支架 |
A-489 | 4"闭式静压凸缘喷嘴 |
A-302F-A | 带有安装法兰的303不锈钢静压头；3/16"˝ID橡胶或塑料管；4"˝插入深度；包括安装螺丝 |
Digihelic Links™ | 通信软件 |
型号表 - 可用的压力工程单位 | ||||||||||||
型号 | in w.c. | Bft w.c. | mm w.c. | cm w.c. | psi | in Hg | mm Hg | mbar | Pa | kPa | hPa | oz/in2 |
DHII-002 DHII-004 DHII-006 DHII-007 DHII-008 DHII-009* DHII-010* | .2500 1.000 5.000 10.00 25.00 50.00 100.0 | - - .4167 .8333 2.083 4.167 8.333 | 6.350 25.40 127.0 254.0 635.0 1270 2540 | 0.635 2.540 12.70 25.40 63.50 127.0 254.0 | - - .1806 .3613 .9032 1.806 3.613 | - - .3678 .7356 1.839 3.678 7.356 | 0.467 1.868 9.342 18.68 46.71 93.42 186.8 | 0.623 2.491 12.45 24.91 62.27 124.5 249.1 | 62.28 249.1 1245 2491 6227 - - | - 0.249 1.245 2.491 6.227 12.45 24.91 | 0.623 2.491 12.45 24.91 62.27 124.5 249.1 | 0.144 0.578 2.890 5.780 14.45 28.90 57.80 |
*对于速率和体积流量不提供双向量程部件和型号 DHII-009 & DHII-010 | ||||||||||||
型号表 - 双向量程范围 | |
型号 | 量程 |
DHII-012 DHII-014 DHII-015 DHII-016 DHII-017 | 0.25 - 0 - 0.25 in w.c. 1.0 - 0- 1.0 in w.c. 2.5- 0-2.5 in w.c. 5 - 0 - 5 in w.c. 10 - 0 - 10 in w.c. |
*速度和体积流在双向量程单元和模型DHII-009和DHII-010上不可用 | |
