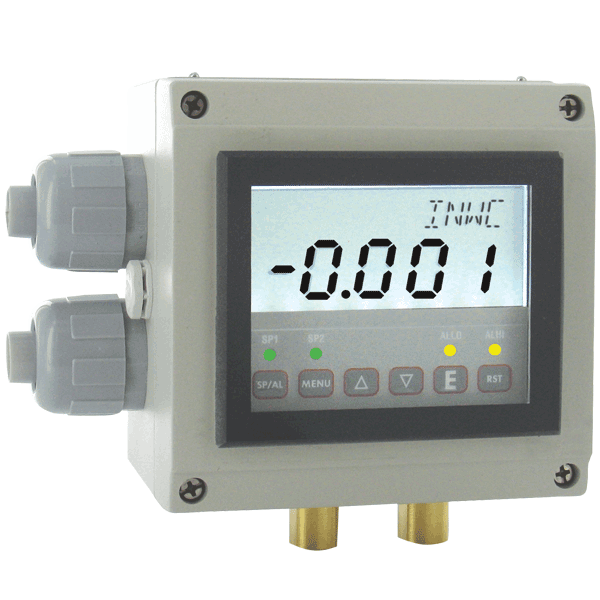

Dwyer 数字差压控制器 DHII系列

NEMA 4(IP66)防护,带大屏LCD显示,可开方输出流量信号

DHII系列Digihelic®微差压控制器 组合了标准的微差压控制器的所有功能,防护外壳的级别达到NEMA 4 (IP66)。

它组合了2个单刀双掷的开关,4-20mA输出,Modbus通讯,4位LCE大屏显示于一体。可移除的接线排很方便地在外部接线后再直接卡入电路板上,方便简单,节约了安装时间。

DHII系列 Digihelic®微差压控制器的NEMA 4 (IP66)的防护使得它可用于室外安装,特别是用于楼顶安装的空气处理机。它也可采用表面安装的方式用于洁净室,或其它特殊的场合。

应用及案例

• 空气处理程序

• 清洁房间


产品特色

• NEMA 4外壳可以在室外或室内使用水

• 大型背光液晶显示提供了远距离的本地阅读

• 可拆卸的接线端子,减少布线困难,节省安装时间



技术指标


介       质    空气和非可燃、非传导性兼容气体

接液材质    请咨询我们

外       壳    铝,玻璃

精       度    在 77 °F(25 ℃)时为:±0.5% 包括滞后和可重复性(预热1小时后)

稳  定 性    < ±1%/年.

压力限制    量程小于等于2.5 in w.c.时为2 psi

                  5" :5 Psi;10":5 Psi;25":5 Psi;50":5 Psi;100":9 Psi

温度限制    0 ~ 60 ℃(32 ~ 140 °F )

温度补偿    0 ~ 60 ℃(32 ~ 140 °F )

热  效  应    0.020%/ °F(0.036/ ℃)与 77 °F  (25 ℃)之间

电       源    高电压源 = 100 - 240 VAC,50 - 400 Hz 或132 - 24 VDC

                   低压电源 = 24 VDC ±20%

功       耗    低压电源 = 24 VDC - 130 mA 最大;

                   高压电源 = 100 - 240 VAC,132 - 240 VDC - 7 VA 最大

输出信号    4 - 20 mA DC ,900 Ω最大

零点和满量程调整    按手册方便调整

反应时间    250 ms,衰减设为1

显       示    4 位 LCD背光, 0.6" 高, LED 指示灯用于设定点和报警状态

电气连接    欧式可拆卸螺丝端子,带1/2"防水导管的水密导管接头

过程连接    1/8" 内螺纹NPT

封       装    设计符合NEMA 4X(IP66)

安装方向    水平安装

重       量    1.19 kg(2 lb 10 oz)

通       讯    Modbus RTU,RS485,9600 Baud

机构认证    CE,UL



开关特点

开关类型    2个SPDT继电器

额定电流    8 A,240 V

设定点调节    通过面板调节



选项配件


选项

订购前请添加后缀:

描述

-NIST

NIST可溯源校准证书


配件

型号

描述

MN-1

通讯软件Mini-Node™USB / rs - 485转换器

A-301

1/4"金属管连接的静压尖端

A-302

3/16"和1/8"软性或橡胶类油管

A-438

表面安装支架

A-489

4"闭式静压凸缘喷嘴

A-302F-A

带有安装法兰的303不锈钢静压头;3/16"˝ID橡胶或塑料管;4"˝插入深度;包括安装螺丝

Digihelic Links

通信软件



安装手册


Instruction Manual.pdf



产品大图





型号列表


型号表 - 可用的压力工程单位

型号

in

w.c.

Bft

w.c.

mm

w.c.

cm

w.c.

psi

in Hg

mm

Hg

mbar

Pa

kPa

hPa

oz/in2

DHII-002

DHII-004

DHII-006

DHII-007

DHII-008

DHII-009*

DHII-010*

.2500

1.000

5.000

10.00

25.00

50.00

100.0

-

-

.4167

.8333

2.083

4.167

8.333

6.350

25.40

127.0

254.0

635.0

1270

2540

0.635

2.540

12.70

25.40

63.50

127.0

254.0

-

-

.1806

.3613

.9032

1.806

3.613

-

-

.3678

.7356

1.839

3.678

7.356

0.467

1.868

9.342

18.68

46.71

93.42

186.8

0.623

2.491

12.45

24.91

62.27

124.5

249.1

62.28

249.1

1245

2491

6227

-

-

-

0.249

1.245

2.491

6.227

12.45

24.91

0.623

2.491

12.45

24.91

62.27

124.5

249.1

0.144

0.578

2.890

5.780

14.45

28.90

57.80

*对于速率和体积流量不提供双向量程部件和型号 DHII-009 &   DHII-010



型号表 - 双向量程范围

型号

量程

DHII-012

DHII-014

DHII-015

DHII-016

DHII-017

0.25 - 0 - 0.25 in w.c.

1.0 - 0- 1.0 in w.c.

2.5- 0-2.5 in w.c.

5 - 0 - 5 in w.c.

10 - 0 - 10 in w.c.

*速度和体积流在双向量程单元和模型DHII-009和DHII-010上不可用
