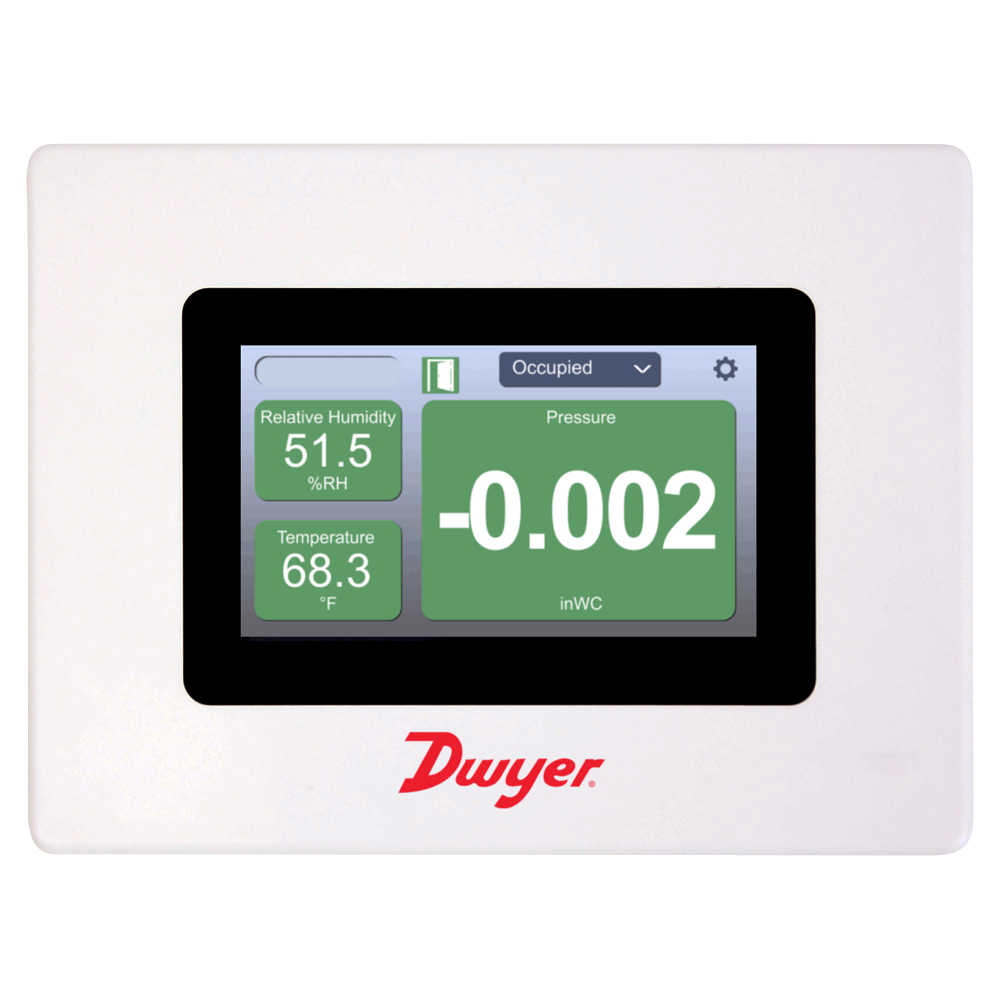

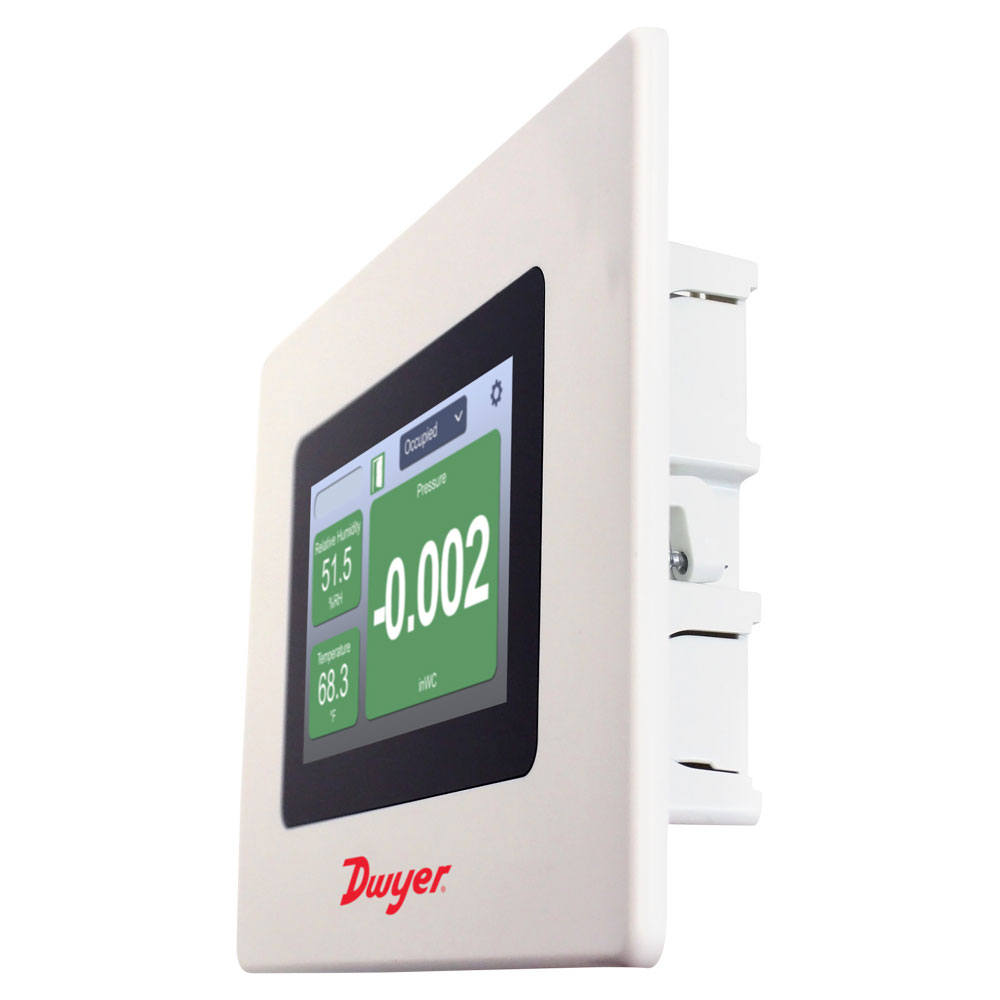

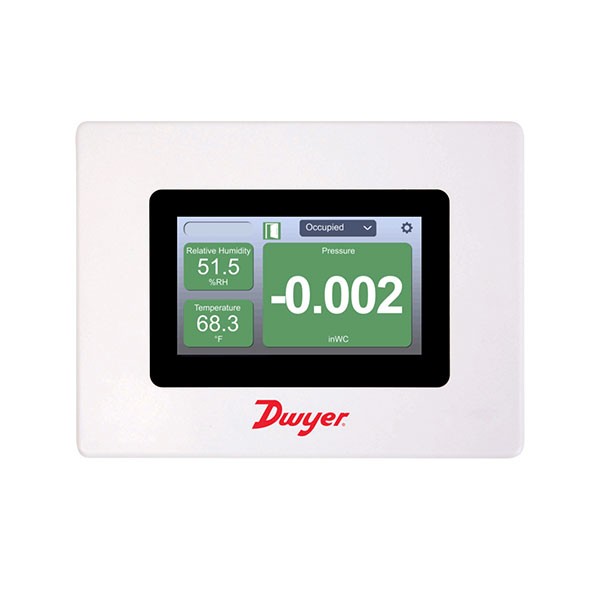

Dwyer 房间状态监测仪 RSME系列

触摸液晶屏显示,多参数监控

RSME系列房间状态监测仪为需要严格的微差压监测和报警的应用场合而设计。它可以配置为监测洁净室、医院隔离病房、实验室或动物饲养室的微正压或微负压。RSME是一整套仪表,带有触摸屏的图形用户界面,可以配置差压、湿度、温度、空气换气、安全、门状态、校准和警报设置。图形显示颜色的变化可以清楚地确认参数是否在可接受范围(绿色)、预警范围(黄色)或超出可接受的工作范围(红色)。RSME房间状态监视仪标配BACnet MS/TP和Modbus® RTU通信。

应用及案例

• 医院隔离病房

• 制药车间

• 牙科诊所

• 学校医务室


产品特色

• 用户可配置的图形界面

• 一台仪表可监控3个房间

• 显示多达4个参数,包括差压、相对湿度、温度、空气换气,门的开/关状态

• 安装深度1.1˝(27.5mm)可嵌入式安装于薄墙中

• 真彩4.3˝液晶显示触摸屏带有彩色状态指示:绿-良好,黄-预警,红-警报

• 可选易于清洁的拉丝不锈钢表圈选项

• BACnet MS/TP和Modbus® RTU通信是标准配置

• 包括RSME主体、接线盒和USB闪存驱动



技术指标


介       质    空气

测量技术    压阻式压力传感器

材       质    IP65防护的前窗:PMMA;

                  外壳:ABS(UL 94 V-0)

耐       压    1.5 psig

精       度    ±0.5% RSS精度

                  (包括非线性:±0.49%BFSL,迟滞:±0.05% 和不可重复性:±0.05%)或

                   ±1% RSS精度(包括非线性:±0.99% BFSL,迟滞:±0.05% 和不可重复

                   性:±0.05%),在预热一小时后

温度影响    ±0.02% FS / °F(包括零点和量程)

过程连接    宝塔型接头,用于1/8"和3/16"(3 mm和5 mm)内径橡胶或塑料软管

信号输入    两个可选4-20 mA、0-5 VDC或0-10 VDC;

                  一个C型USB接口用于快速配置;一个用于开/关门状态的开关量输入

信号输出    一个额定值5 A@30 VDC开关输出;一个4-20 mA或0-10 V输出(可选)

                  对应差压变送器输出或者是输入信号的再输出

环境温度限制    0 ~ 50 ℃(32 ~ 122 °F)

电源要求    24 VAC/VDC

可选压力单位    Pa、kPa、cm w.c.、mm w.c.和in w.c.

温度单位    °F 或 ℃

零点和量程调整:可通过触摸屏进行调整

功       耗    最大2.64 w

电气连接    可移除接线端子

显  示 屏    4.3 "(10.9 cm)可调光真彩液晶显示屏;分辨率:480 x 272

通       讯    Modbus® RTU、BACnet MS/TP

声音报警    69.1分贝(离显示屏10cm位置)

重       量    385.6 g(13.6 oz)

符合法规    BTL,CE



选项配件


配件

型号

描述

A-220

透明的柔性乙烯基管很容易检查,因此最适用于测试液体是否进入了管中。3/16"内径 x 5/16"外径,长度为500 ';最大压力45 psi@ 73°F

A-285

带有可视/有声报警和确认开关的远程报警器

A-417A

静态压力传感器。在洁净室使用,60微米过滤器可承受静压。不锈钢壁板可容纳2 × 4的电箱。带螺丝得泡沫垫圈密封。黄铜挂钩配件带有1/8"到3/16"内径得管。

A-418A

静态压力传感器。房间安装与三角洲风格塑料外壳适合2 × 4“电箱。细筛网隐藏静压拾取端口。连接到内径1/8"到3/16"管和压力传感器用带螺丝得泡沫垫圈密封



A-465

嵌入式空间压力传感器,白色塑料

A-RSME-BOX

RSME系列面板安装盒


选项


订购时添加后缀:

描述

-NIST

NIST 可溯源校准证书

示例:RSME-B-003-NIST



尺寸详图


尺寸图.pdf




产品大图





型号列表


型号表

型号

精度

量程

RSME-B-003

±0.5%

0 - 0.5 in w.c.

RSME-B-004

±0.5%

1 in w.c.

RSME-B-005

±0.5%

2.0 in w.c.

RSME-B-014

±0.5%

-0.5 - 0.5 in w.c.

RSME-B-015

±0.5%

-1.00 - 1.00 in w.c.

RSME-B-016

±0.5%

-2.0 - 2.0 in w.c.

RSME-C-003

±1%

0.5 in w.c.

RSME-C-004

±1%

1 in w.c.

RSME-C-005

±1%

2.0 in w.c.

RSME-C-014

±1%

-0.5 - 0.5 in w.c.

RSME-C-015

±1%

-1.00 - 1.00 in w.c.

RSME-C-016

±1%

-2.0 - 2.0 in w.c.
