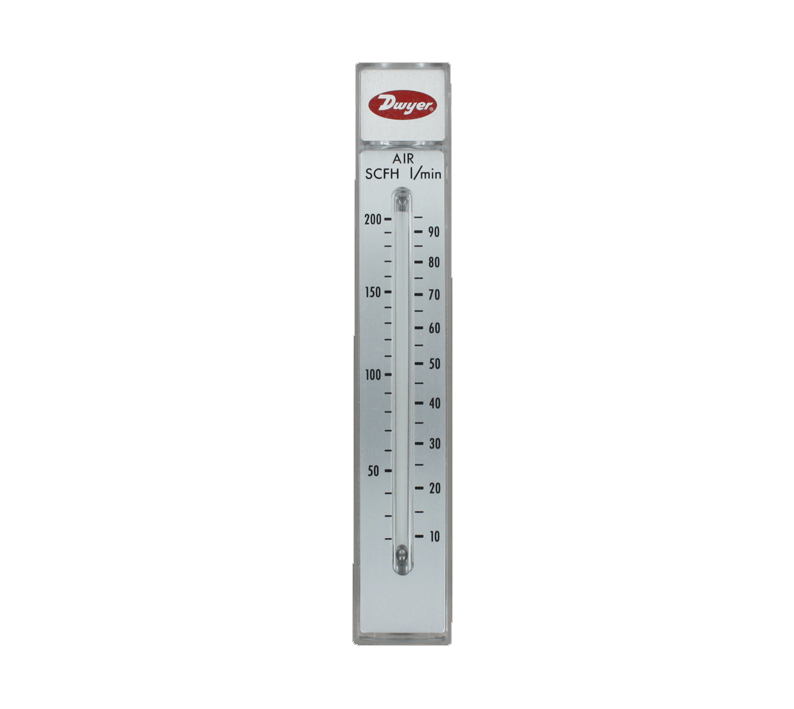

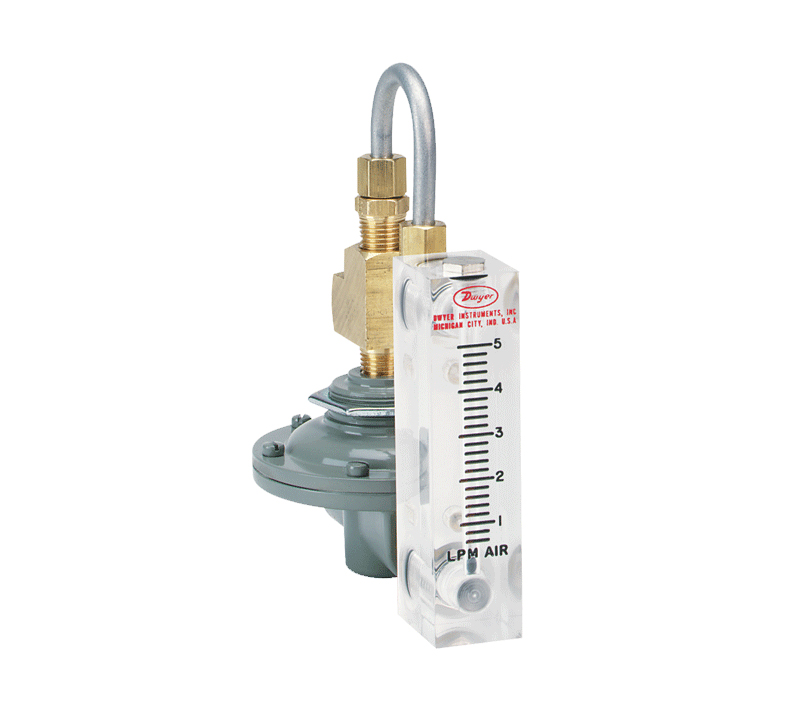

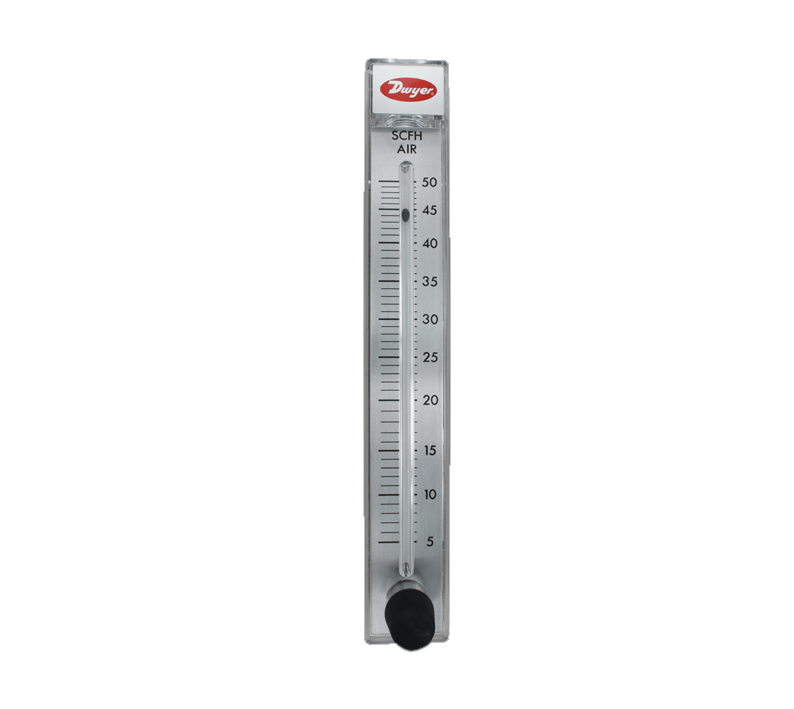

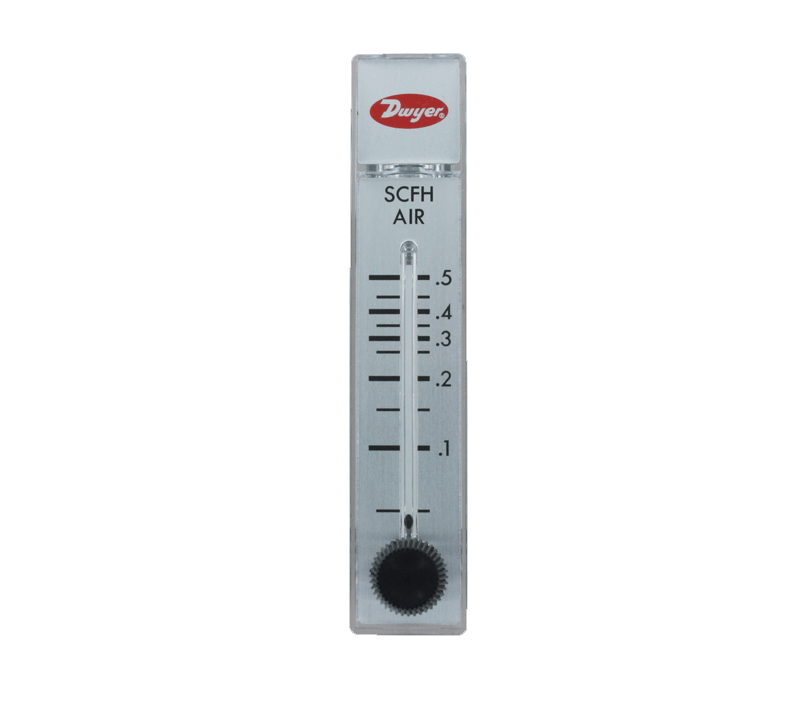

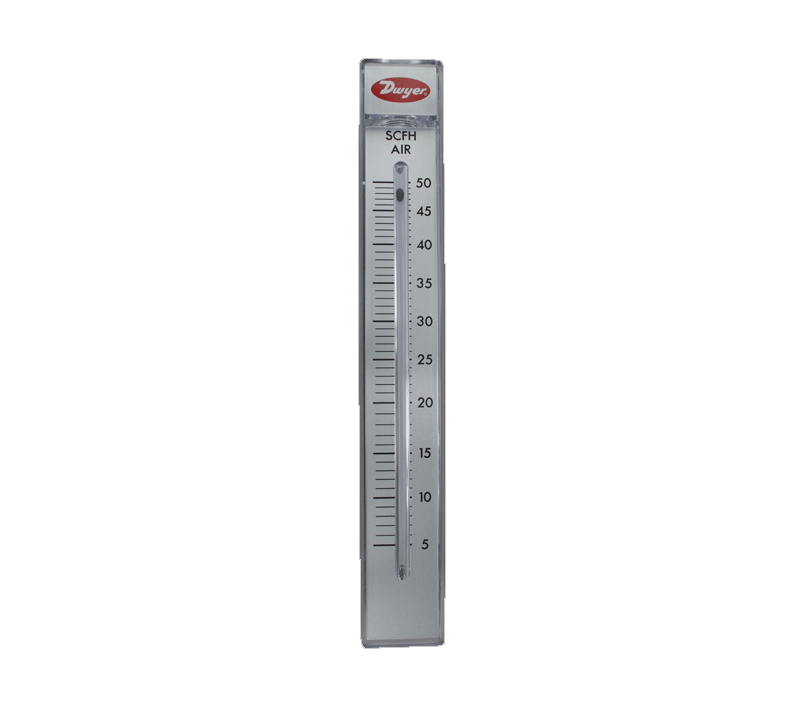

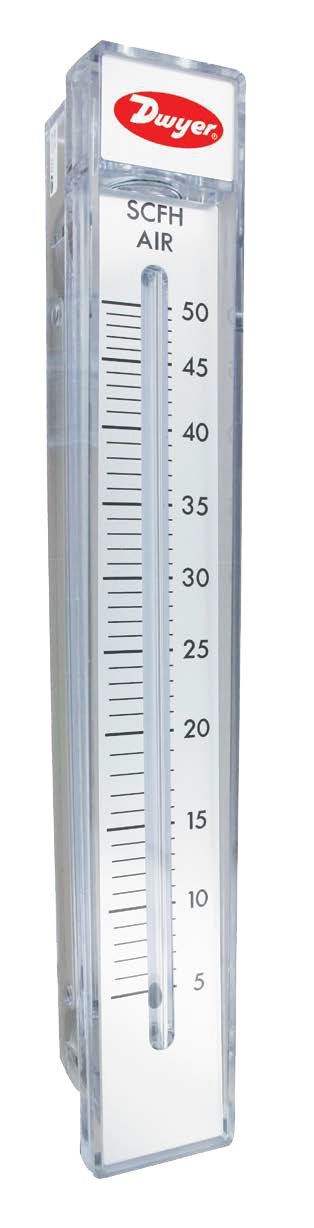

Dwyer 转子流量计 RM系列

RM系列Rate-Master®流量计是一种通用的直读式精密流量计,适用于气体和液体两种应用场合。该系列包括2''(51mm)、5''(127mm)和10''(254mm)的刻度,可在面板或表面安装可选的精密计量阀。在一个给定的系列中,Rate-Master®流量计主体可以立即更换,使管道保持不受干扰,量程的互换性,易于清洗。

应用及案例


● 医疗设备

● 空气采样器

● 气体分析仪

● 污染监测

● 化学注射器

● 箱体吹扫


产品特色


● 直读量表消除了转换的麻烦

● 不锈钢骨架吸收管道扭矩,减少安装损伤和成本

● 防碎聚碳酸酯,使用寿命长

● 精密注塑成型周围采用精密锥形销,可实现高重复性

● 采用特殊的整体导流器,使浮子运动更加稳定,提高了读数精度

● 指示管两侧的刻度刻度允许瞬时流量读数,节省时间


技术指标


介       质    兼容气体、液体

材       质    主体:聚碳酸酯;

                  O 形环:氯丁橡胶和丁钠橡胶-N;

                  金属部分:不锈钢(除了选用的铜阀);

                  转子:不锈钢,黑色玻璃,铝,K 蒙乃尔铜-镍合金,钨碳化合物,由测量范围而定

温度范围    54 ℃(130 °F)

压力范围    100 psi(6.9 bar)

精       度    RMA:4%满量程;RMB:全量程的3%满量程;RMC:2%满量程

过程连接    RMA:1/8'',RMB:1/4'',RMC:1/2''NPT 内螺纹

重       量    RMA:113.4 g(4 oz);

                  RMB:368.5 g(3 oz);

                  RMC:1105.6 g(39 oz)

机构认证    符合欧盟指令2011 / 65 / EU的技术要求(RoHS II)

警告:Dwyer ?Rate-Master ?流量计适用于空气、水或其他兼容介质的长期使用。有疑问的气体或液体信息,请向工厂查询。腐蚀性溶液、防冻剂(乙二醇)和芳香族溶剂绝对不能使用



选项配件


选项

订购时添加后缀:

描述

-NIST

NIST 可溯源校准证书

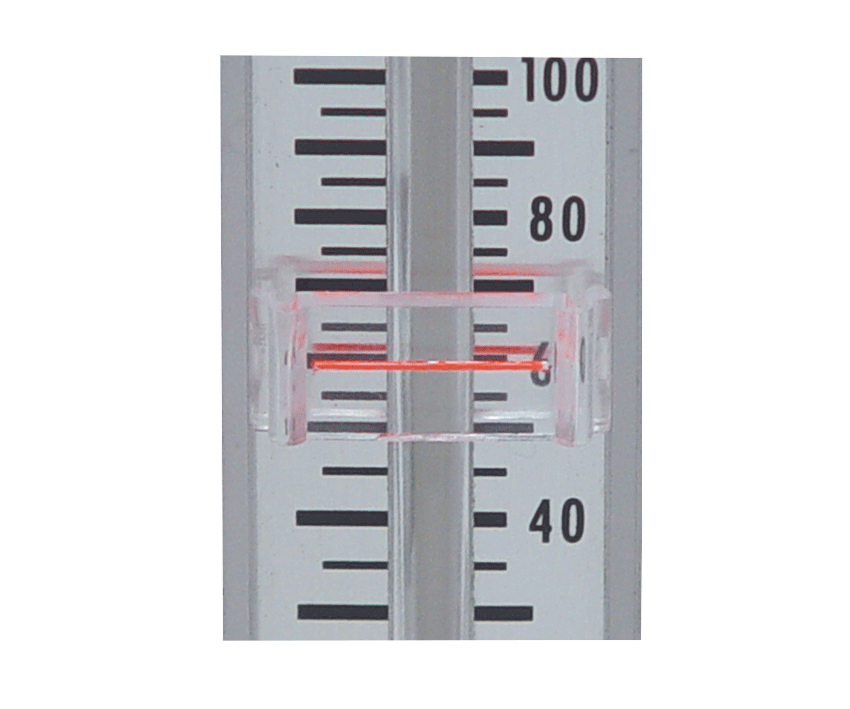

-APF

RMA系列可调整指示标牌

-BPF

RMB系列可调整指示标牌

-CPF

RMC系列可调整指示标牌

注:特殊量程、刻度、安装方式等,可按特殊订单或OEM数量提供。


附件

类别

描述

RKA

RMA系列的调整组件

RK-RMB

RMB系列的调整组件



尺寸详图


RM_DD.pdf

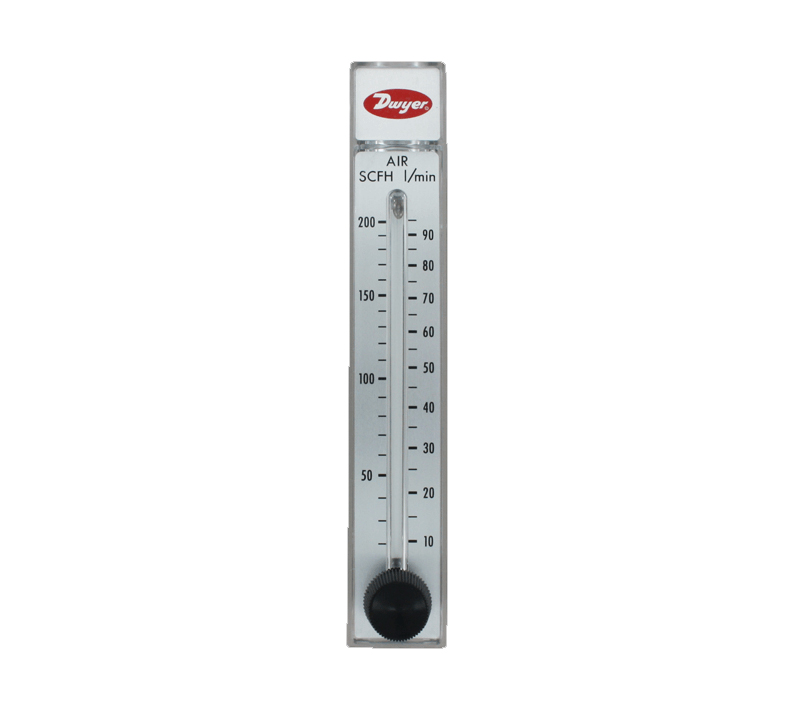

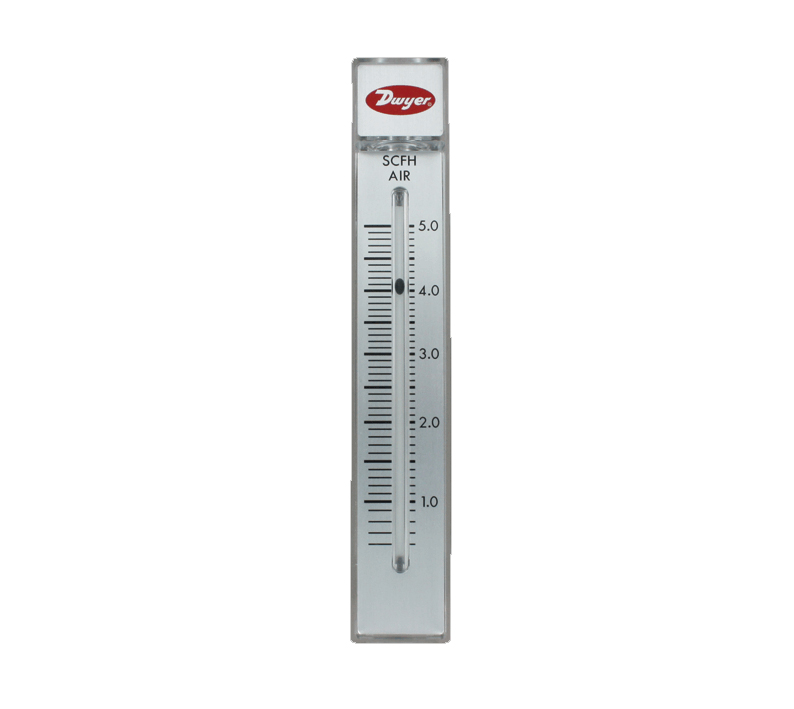

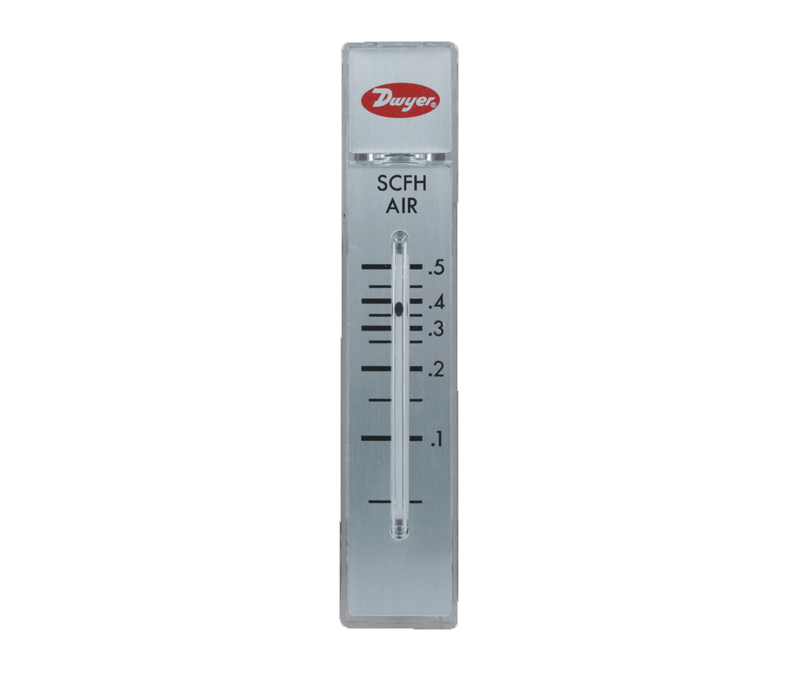

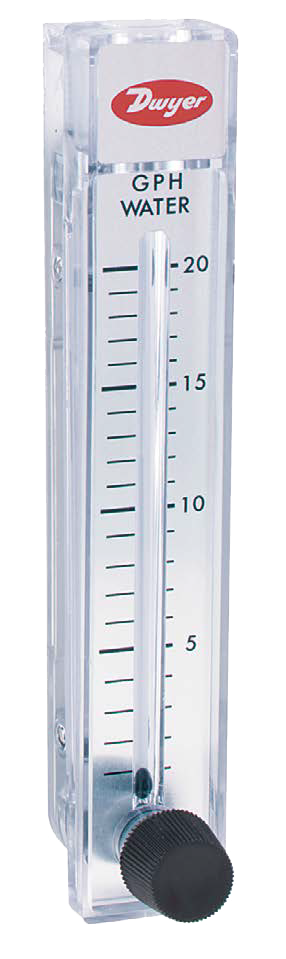

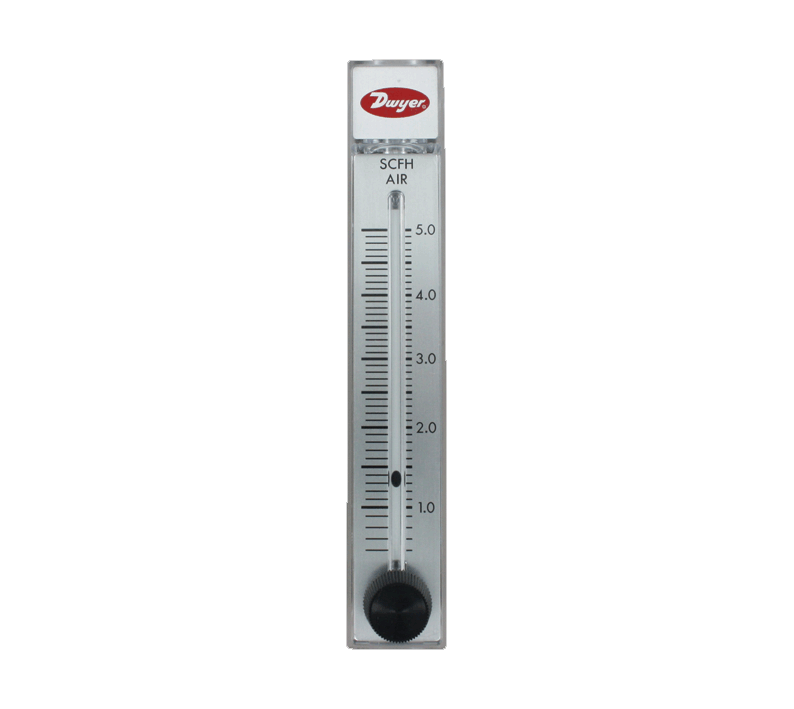

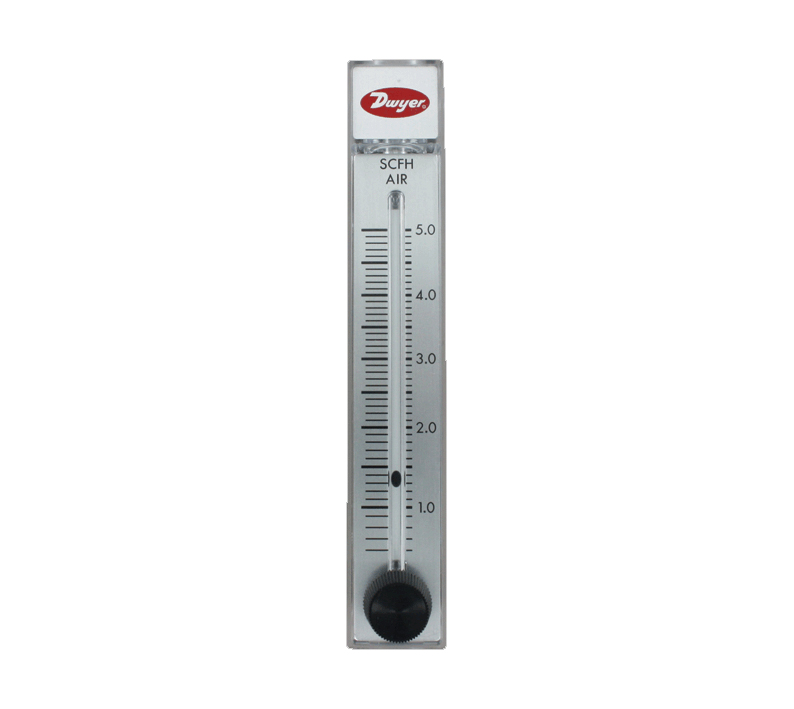

产品大图






型号列表


量程表 - RMA 2'' SCALE   - 常用量程

量程编码

SCFH Air

量程编码

LPM Air

1

2

3

4

5

6

7

8

9

10

0.05 ~ 0.4

0.1 ~ 1

0.2 ~ 2

0.5 ~ 5

1 ~ 10

2 ~ 20

5 ~ 50

10 ~ 100

15 ~ 150

20 ~ 200

26

21

22

23

24

25

0.5 ~ 5

1 ~ 10

2 ~ 25

5 ~ 50

5 ~ 70

10 ~ 100

量程编码

CC/Min. Water

32

33

34

5 ~ 50

10 ~ 110

20 ~ 300

量程编码

CC/Min. Air

量程编码

GPH Water

151*

150*

11

12

13

14

5 ~ 50

10 ~ 100

30 ~ 200

50 ~ 500

100 ~ 1000

200 ~ 2500

42

43

44

45





1 ~ 11

2 ~ 24

4 ~ 34

5 ~ 50





*Accuracy ±8%


量程表 - RMA 5'' SCALE   - 常用量程


量程编码

SCFH Air

量程编码

SCFH & LPM Air


49*

50

51

52

53

54

55

56

57

0.5 ~ 5

1 ~ 10

3 ~ 20

4 ~ 50

10 ~ 100

20 ~ 200

40 ~ 400

50 ~ 500

60 ~ 600

50D

51D

52D

53D

54D

1.2 ~ 10 / 0.6 ~ 5

2 ~ 20 / 1 ~ 9.5

4 ~ 50 / 2 ~ 23

10 ~ 100 / 5 ~ 50

20 ~ 200 / 10 ~ 95


量程编码

GPH & LPM Water


82D

83D

85D











1 ~ 12 / 0.06 ~ 0.76

1 ~ 20 / 0.065 ~ 1.25

10 ~ 100 / 0.8 ~ 6.2












量程编码

GPH Water


82

83

84

85

1 ~ 12

1 ~ 20

4 ~ 40

10 ~ 100


*Accuracy ±5%



量程表 - RMA 10''   SCALE - 常用量程


量程编码

SCFH Air

量程编码

GPH Water


101

102

103

104

105

106

107

108

5 ~ 50

10 ~ 100

20 ~ 200

40 ~ 400

60 ~ 600

100 ~ 1000

120 ~ 1200

200 ~ 1800

134

135

2 ~ 20

8 ~ 90


量程编码

GPM Water


141

142

143

144

145









0.1 ~ 1

0.2 ~ 2.2

0.4 ~ 4

0.8 ~ 7

1.2 ~ 10










量程编码

SCFM Air


121

122

123

1 ~ 10

2 ~ 20

4 ~ 30




订货选型


选型表

类别

描述

RMA-X

标准 RMA

RMA-X-BV+

RMA + 黄铜阀(停产)

RMA-X-SSV+

RMA   +不锈钢阀

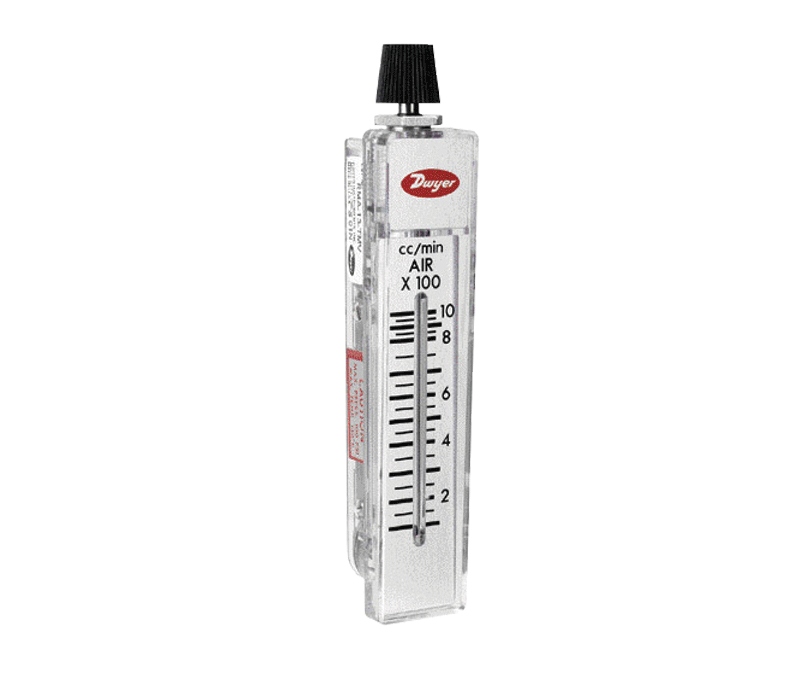

RMA-X-TMV*+

RMA   +装在顶部的阀

RMB-X

标准 RMB

RMB-X-BV+

RMB+黄铜阀(停产)

RMB-X-SSV+

RMB+不锈钢阀

RMC-X

标准 RMC

RMC-X-BV+

RMC+黄铜阀(停产)

RMC-X-SSV+

RMC+不锈钢阀

如何订购:系列-量程编码(“X”)-阀-选项示例:RMA - 2 - SSV,( RMA系列 - 0.1~1 SCFH 气体范围 - 不锈钢阀 )

*提供相同的精度结构,但用于真空应用。+阀门只适用于流量调节,不适用于开启/关闭阀门。
