Dwyer 浮子流量计 VF系列

VF vision - float®系列由坚固透明的有机玻璃整块经切割和精确加工而制成的。这种设计使得产品外形美观,而且能清楚地进行观察,适用于气体和液体应用。Dywer制造的visio - float®系列流量计是有着超过60年的仪器加工经验。此系列包括2”(51mm)和4”(102mm)可选的精密计量阀。

应用及案例


•  医疗设备

•  实验室设备

•  空气采样器

•  气体分析仪

•  污染监测

•  化学注射器

•  柜体清洗



产品特色


•  主体由坚固透明的丙烯酸塑料经整体切割和加工而成。此结构不但外形美观,而且能清楚的进行检查

•  白色背景允许更好观察,提高读数精度

•  直读刻度线是烫印在塑料上的,消除了转换的麻烦,增加了产品的使用寿命

•  精密加工而成的平滑的锥形孔可实现高重复性

•  安装成本低,转子流量计在后面板上有金属嵌件,用以实现面板安装,或者可以直接安装在系统管道上。



技术指标


介       质    兼容性气体、液体

材       质    主体:有机玻璃

                  O 形环:Buna-N(亦可选用Viton)

                  金属部分:黄铜或不锈钢选项

                  转子:根据测量范围不同可选用不锈钢

                  黑色玻璃,铝,K 蒙乃尔铜-镍合金

温度和压力范围

无阀式    100 psig(6.9 bar) @150 °F (65 ℃)150 psig (10 bar) @ 100°F (38 ℃)

带阀式    100 psig(6.9 bar) @ 120 °F (48 ℃)

精       度    VFA = 5%(满量程); VFB= 3%(满量程)

工艺连接    1/8" NPT 内螺纹,VFB 85 和86 有1/4" NPT 后部连接或3/8" NPT 端头连接,这些范围的没有黄铜阀

量程长度    VFA 标准长度为2" ;VFB 标准长度为4"

安装方向    垂直安装

重       量    VFA: .11-.14 kg(4.0-4.8oz)VFB: .20-.25 kg(7.2-8.8oz)

机构认证    符合欧盟指令 2011 / 65/ EU的技术要求(RoHS II)



选项配件


选型表

订购时添加后缀:

描述

-NIST

可溯源证书

-PF

红色ABS塑料指针标志

-VIT

橡胶O型环


配件

型号

描述

RKA

VFA 系列的调整组件

RK-VFB

VFB 系列的调整组件



尺寸详图


VFA-VFB_DD.pdf

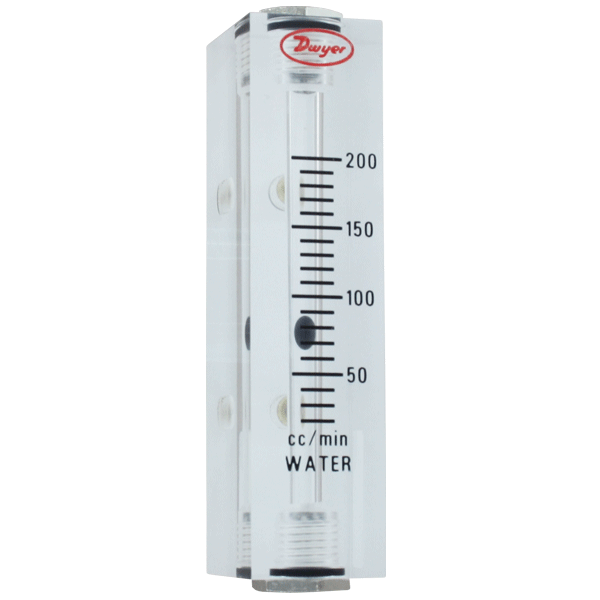

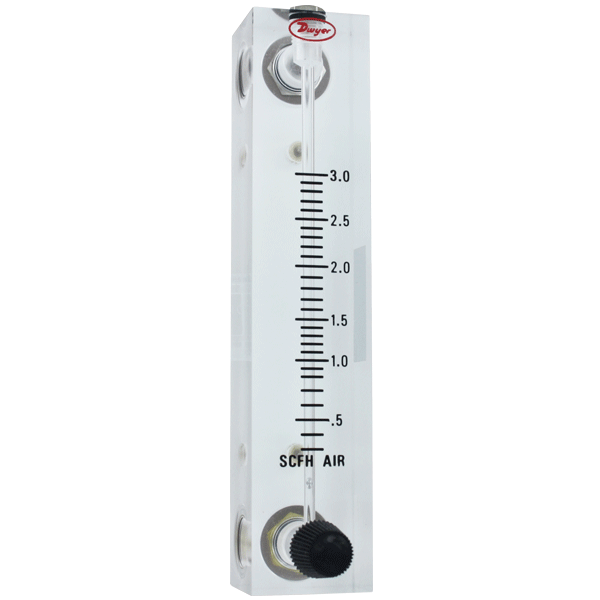

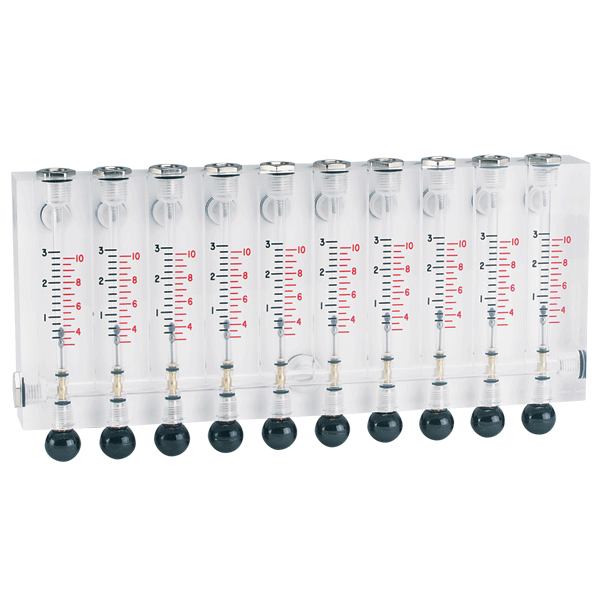

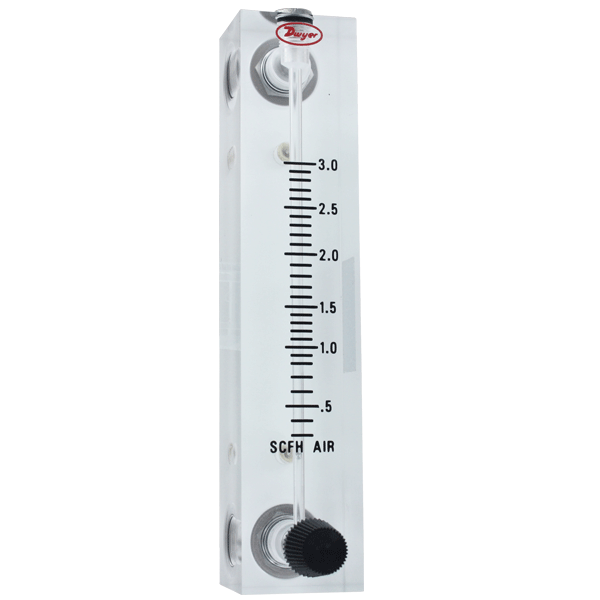

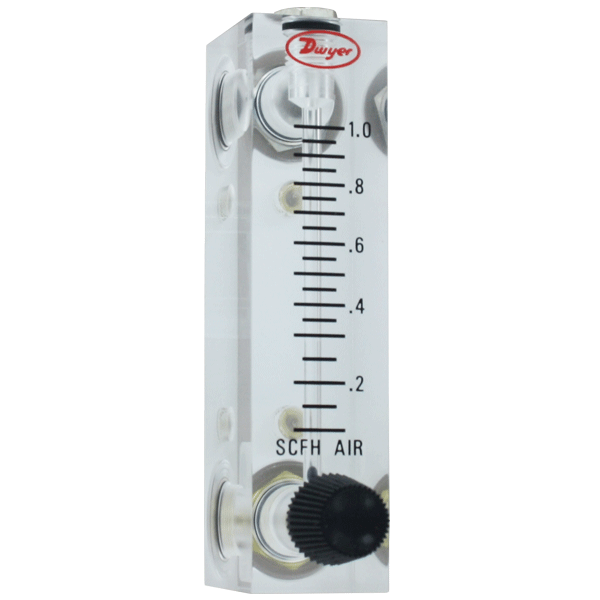

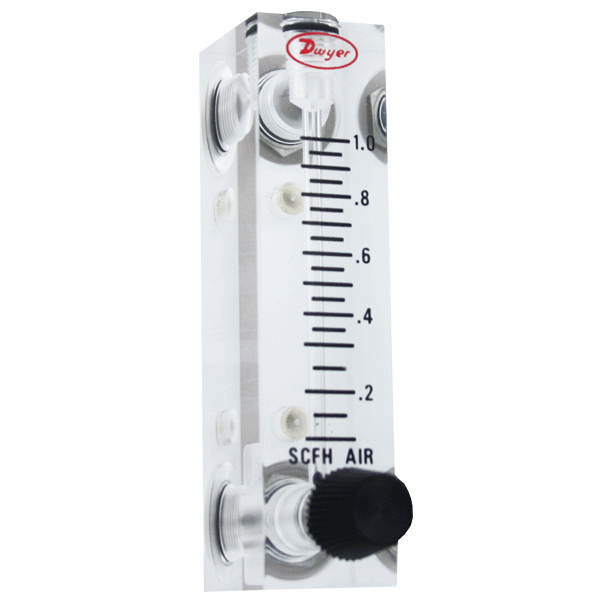

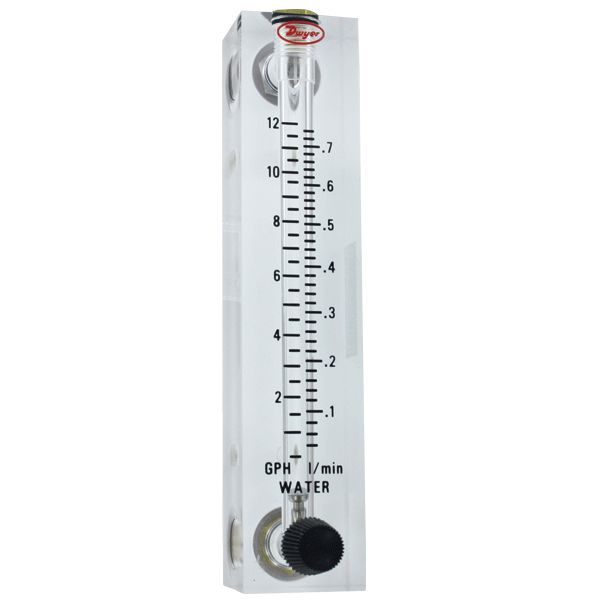

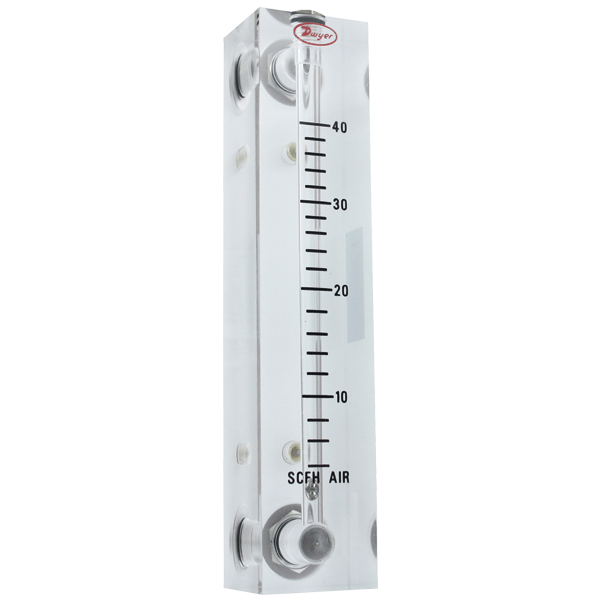

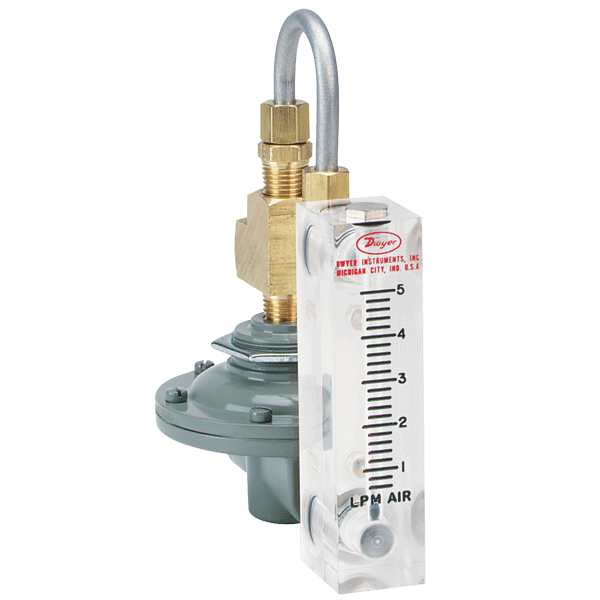

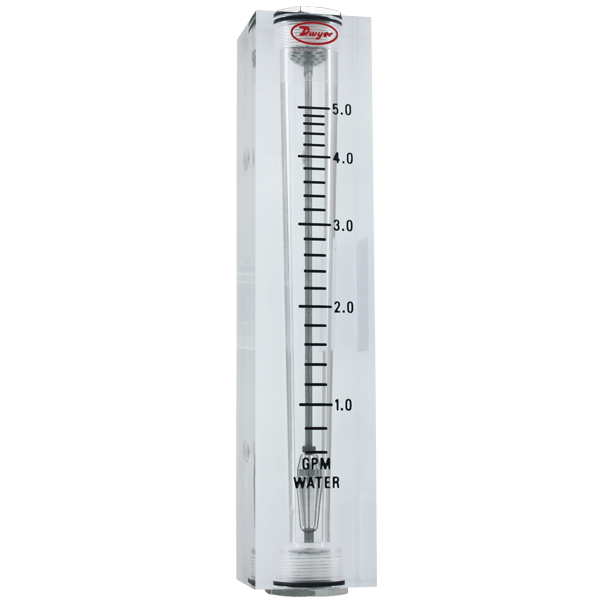

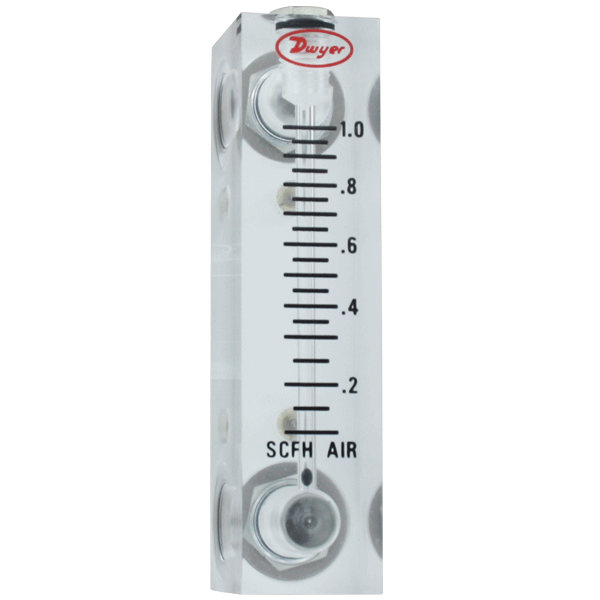

产品大图




型号列表


选型表

类别

描述

VFA-X

标准 VFA

VFA-X-SS

VFA采用不锈钢湿润部件

VFA-X-BV+

VFA带黄铜阀

VFA-X-SSV+

VFA 带不锈钢阀

VFA-X-EC

VFA带端口连接

VFA-X-EC-SS

VFA带端口连接,采用不锈钢湿润部件

VFB-X

标准 VFB

VFB-X-SS

VFB采用不锈钢湿润部件

VFB-X-BV+

VFB带黄铜阀

VFB-X-SSV+

VFB 带不锈钢阀

VFB-X-EC

VFB带端口连接

VFB-X-EC-SS

VFB带端口连接,采用不锈钢湿润部件

如何订购:系列-量程编码(“X”)-阀-选项,示例:VFA-9-BV( VFA系列 20~1200 SCFH 气体范围 - 不锈钢阀 )

*提供相同的精度结构,但用于真空应用,+阀门只适用于流量调节,不适用于开启/关闭阀门



订货选型


尺寸-流量计


VFA型

VFB型

A

4 [101.6]

6-1/2 [165.1]

B

3 [76.20]; 1/8 NPT conn.

5-1/2 [139.7]; 1/8 NPT conn.

C

1-5/8 [41.28]; 10-32 thd

3-1/2 [88.90]; 10-32 thd

D

1/2 [12.70]

1/2 [12.70]

E

1-3/16 [30.16]

1-1/2 [38.10]

F

1-1/4 [31.75]

1-1/4 [31.75]

I

2-1/16 [52.39]; Open

2-1/16 [52.39] ; Open

K

4-3/32 [104.0]

6-11/16 [169.9]

L

1 [25.40]

1-3/8 [34.93]

M

7/8 [22.23] ; 1/8 NPT

7/8 [22.23]; 1/8 NPT

N

3/32 [2.381]

3/32 [2.381]


量程表-VFA 2'' SCALE - 常用量程

量程编码

SCFH Air

量程编码

LPM Air

1

.1 - 1

21

.06 - 0.5

2

.2 - 2

22

.15 - 1

3

.6 - 5

23

.6 - 5

4

1 - 10

24

1 - 10

5

2 - 20

25

3 - 25

6

4 - 30

26

6 - 50

7

5 - 50

27

10 - 100

8

10 - 100



9

20 - 200

量程编码

CC/Min. Water

量程编码

GPH Water

32

6 - 50

41

.6 - 5

33

10 - 100

42

2 - 10

34

20 - 200

43

3 - 20



44

8 - 40


量程表-VFB 4'' SCALE - 常用量程

量程编码

SCFH Air

量程编码

LPM Air

50

.3 - 3

65

.2 - 4

91*

1 - 10

66

1 - 10

51*

2 - 20

67

1 - 20

52

4 - 40

68

3 - 30

53*

10 - 100

69

4 - 40

54*

10 - 150

量程编码

CC/Min. Water

82

2-30

55*

20 - 200

量程编码

GPH Air

量程编码

SCFH Air

80*

.5 - 12

90

.3 - 3

83*

1 - 20

量程编码

CC/Min. Water

84

6 - 40

60

100-1000

81

6 - 60

量程编码

GPH Air

85

.2 - 2

86

.6 - 5
