Dwyer 风速变送器 641系列

高精度,可选量程范围

641系列风速变送器是监视空气速度的理想仪器。变送器采用了热质量流量传感元件,它可以在不同的流量和温度下实现精确的速度测量。641的16种可现场选择的量程使它能够用于多种气速的测量应用。可选的LED显示可提供完整而低成本的气速现场指示。

应用及案例


•  排气器流量监视器

•  烘干处理中的空气控制

•  HVAC空气速度测量

•  采暖通风空调工程风速测量

•  风力输送和排气追踪



产品特色


•  量程从250 FPM(1.25 MPS)到15,000 FPM(75 MPS)

•  可选LED显示

•  方便的按键设定

•  紧凑的外壳

•  4-20 mA输出

•  数字滤波式信号阻尼



技术指标


介       质    洁净空气和兼容性气体

精       度    3%FS气体:0-50 ℃(32-122 °F);

                  4%FS气体:-40-0 ℃& 50-100 ℃

                 (-40-32 °F & 122-212 °F)

响应时间    流量:达到终值的95%需要1.5秒

                 (输出滤波器设定到最小值)

温度范围    过程:-40-100 ℃(-40-212 °F);

                   环境:0-60 ℃(32-140 °F)

压力范围    最大100 psi(6.89 bar)

温度范围    不凝结水

电       源    12-35 VDC直流电压,10-16 V交流电压

输出信号    4-20 mA,与24V电源隔离,3或4线连接RECEIVER



输出滤波器    可选0.5-15 s

回路电阻    最大600 Ω

电流消耗    组大300 mA

电源接头    旋紧接头

工艺连接    1/2" NPT外螺纹

防护指标    设计达到NEMA 4X(IP66),只适于非LED显示型号

安装定位    无位置要求,但探头必须与气流方向一致

重       量    357.2 g(12.6 oz)

机构认证    CE

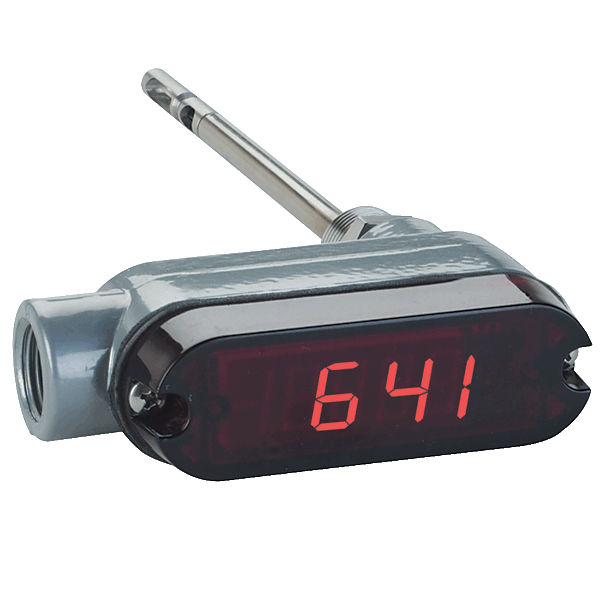

可选显示(LED)装置技术指标

显       示    4-1/2数字 1/2"红色LED显示

分  辨  率    1 FPM,0.01 MPS(10 FPM @ 10,000和15,000 FPM范围)

重       量    377 g(13.3 oz)



选项配件


配件

订购时添加后缀:

描述

-NIST

NIST可溯源校准证书

例如:641-6-NIST


配件

型号

描述

A-156

通用支架金属板,1/2″NPT内螺纹

A-158

可替换安装法兰

A-159

管道安装密封管

641-LED

可现场升级的LED



安装手册


Instruction Manual.pdf



产品大图



型号列表


型号表

型号

探头长度

641-6

6(152.4 mm)

641-6-LED

6(152.4 mm)

641-12

12(304.8 mm)

641-12-LED

12(304.8 mm)

641-18

18(457.2 mm)

641-18-LED

18(457.2 mm)

641-24

24(609.6 mm)

641-24-LED

24(609.6 mm)

641-30

30(762 mm)

641-30-LED

30(762 mm)

641-36

36(914 mm)

641-36-LED

36(914 mm)



订货选型


641 AVT 可选显示装置

A 尺寸

B 尺寸

7-63/64 [202.80]

9-13/16 [249.24]

13-63/64 [355.20]

15-13/16 [401.64]

19-63/64 [507.60]

21-13/16 [554.04]

26-63/64 [685.40]

28-13/16 [731.84]

32-63/64 [837.80]

34-13/16 [884.24]

37-63/64 [964.80]

39-13/16   [1011.24]

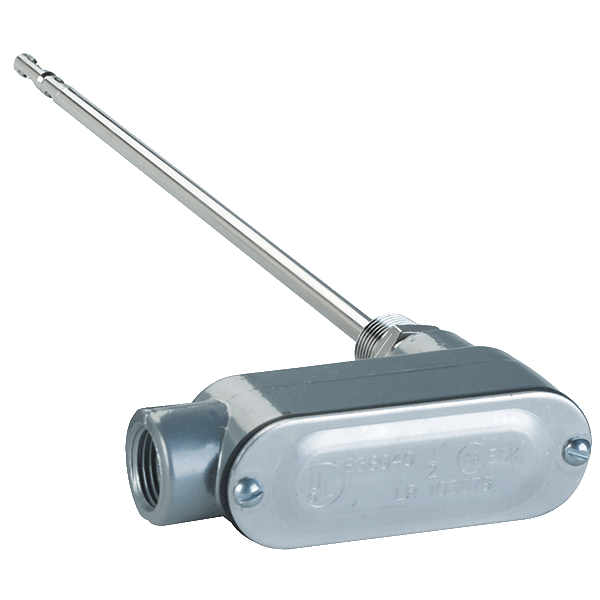

641 AVT 无显示装置

A 尺寸

B 尺寸

7-7/16 [188.91]

9-9/32 [235.74]

13-7/16 [341.31]

15-9/32 [388.14]

19-7/16 [493.71]

21-9/32 [540.54]

26-7/16 [671.51]

28-9/32 [718.34]

29-7/16 [747.71]

34-9/32 [870.74]

37-7/16 [950.91]

39-9/32 [997.74]
