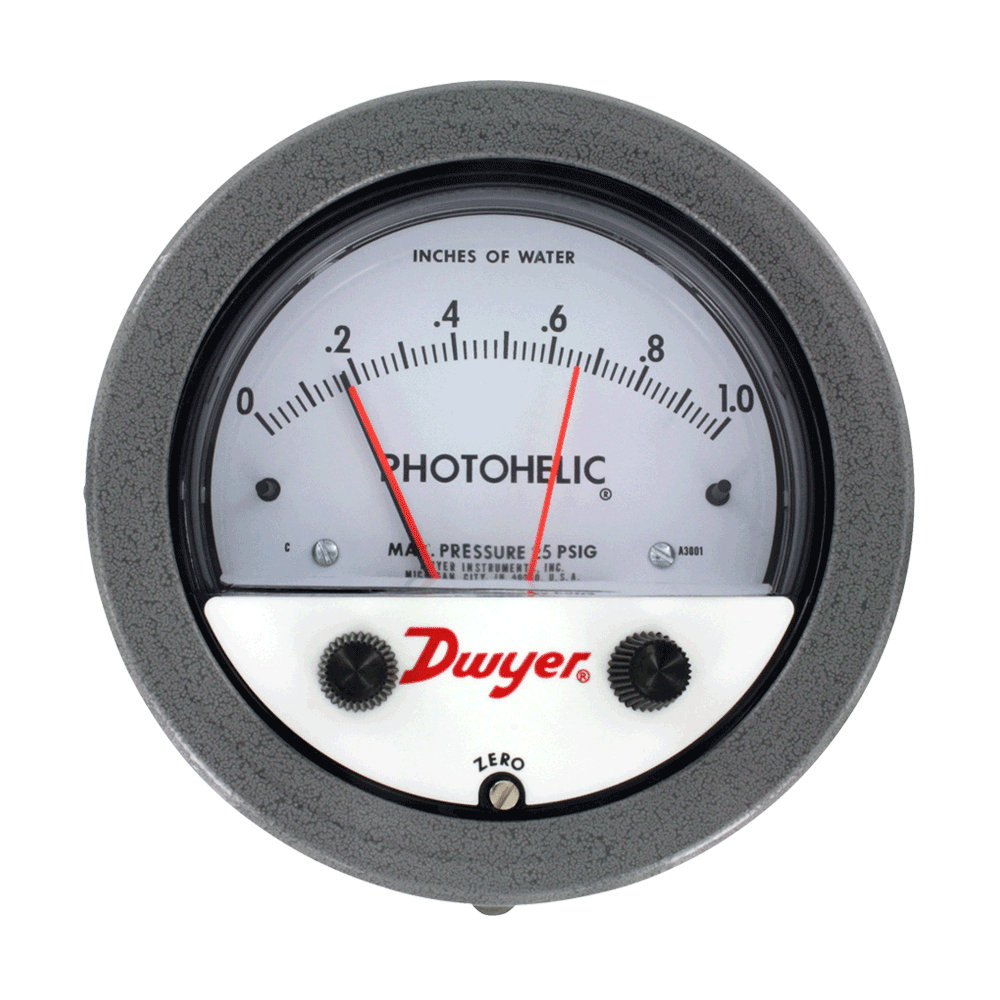

Dwyer 差压开关/表 A3000系列

微差压表和高低限位控制的组合

A3000系列 Photohelic®微差压开关/表采用了可靠耐用的Magnehelic®设计理念,把高精度差压表和高重复性的差压开关组合在一起。可以测量和控制空气或其它兼容气体的正压,负压或差压。标准耐压等级为25psig(1.7bar),也可选择耐压35psig(2.4bar)或耐压80psig (5.5bar)。36000S单压型可以测量到6000 psig (413 bar)且耐压到9000psig(620bar)。两个双刀双掷的开关用于高/低限位控制。仪表盘面上的旋钮可很容易调整设定点,每个设定点的回差小于1%,比指针的宽度还窄。采用两个设定点能够锁定出不同的回差,最适用于控制风机,风门等。差压表读数不受开关操作的影响,即使失电也不影响读数。可选的量程范围从0-0.25英寸水柱(0-6毫米水柱)到30psi(2.1bar)。

Photohelic的工作原理
当在高低设定点值之间差压变化,到某一设定点时,联动的遮光板会遮挡住射向限位晶体管的红外线光束,这样晶体管信号被放大而触发双刀双掷开关动作。

特点
采用工程塑料外壳保护所有的电子元件和线路。固态开关和电子元器件固定在环氧树脂保护的电路板上,并带阻燃接线端子排。

应用及案例


•  空调系统

•  洁净室

•  排烟系统


产品特色

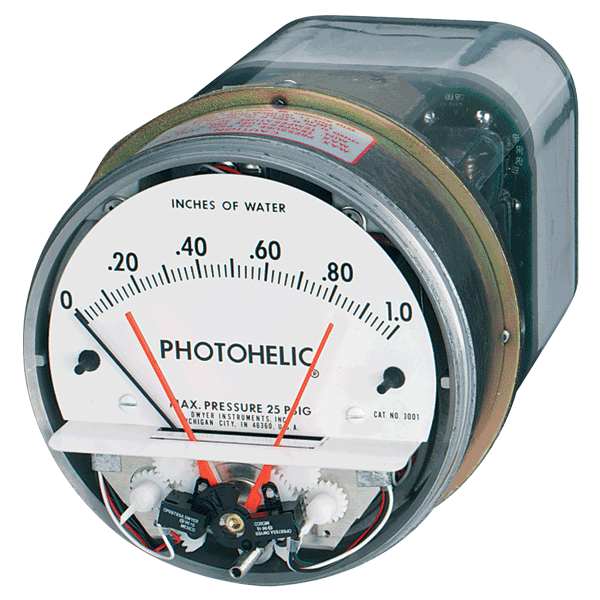

•  表盘和镶框(带设定点旋钮和调零螺丝口)可被打开看见Photohelic微差压表/开关的结构。表盘采用透明的聚碳酸酯塑料。

•  指针和光闸被平衡地安装在螺旋轴上。根据压力的不同,光闸可被带动经过光学限位开关的卡槽,使得自带的红外线光源射向光电晶体管或被遮挡。

•  避光保护能有效地阻止外部光线进入,以免影响内部的光电晶体管,而且仪表指针又能自由转动,设计合理,美观大方。

•  光学限位开关 的可靠性高,使用寿命长。直接附带在指针上,分别对齐,以保证精准的开关动作。

•  柔性驱动轴连接设定点调节旋钮。

•  零点调整螺钉连接表盘上的螺钉用来调整压力读数。

•  塑料外壳保护电子元器件和电气连接。

•  聚碳酸酯塑料连接件或接线板都是阻燃的。

•  玻璃环氧树脂印刷电路板稳定耐用,性能好。

•  负载继电器采用带锁定的双刀双掷开关,应用广泛。

•  电路系统为50/60 Hz,120VAC设计,容许波动范围为电压的10%。可特别订制其它电压选项。

•  开关设置的指针一直指示设定点的位置。

•  弹簧摩擦力耦合可避免设定点调节装置被过调而损坏。

•  三合一仪器使多个仪器融合为一个产品,节省库存,安装时间和费用。

•  整体设计和1%满量程死区提供了对压力变化的快速响应,意味着开关无延迟和无颤动操作。

•  可满足从低到高压力测量要求的各种型号。



技术指标


介       质    空气和不易燃,兼容气体

材       质    请咨询我们

精       度    在70°F(21.1°C)时为满刻度的±2%。-0型号为±3%,-00 型号为±4%

差压范围    -20" Hg.至25 psig (-0.677至1.72 bar) MP 选项;35psig (2.41 bar),HP 选项;80 psig (5.52 bar) 36003S - 36010S;150 psig(10.34 bar) 36020S 和更高;1.2 X 满刻度差压

温度范围    20 至120°F (-6.67 至48.9°C) 有低温选项

连 接  件    1/8? NPT 内螺纹

尺       寸    表盘为4? (101.6 mm),5? (127 mm) 外径. x 8-1/4? (209.55 mm)

重       量    4 lb (1.81 kg)


开关技术指标

开关类型    每个设定点有两个C 型继电器(双刀双掷)

重 复  性    满刻度的±1%

电气指标    10A @ 28 VDC,10A @ 120,240 VAC

电气接头    旋紧接线端

电       源    120 VAC,50/60 Hz;可选择240 VAC & 24 VAC。

安装定位    膜片在垂直方向。其他的位置方位请向厂家咨询

设定点调节    通过在表面可调节的旋钮

机构认证    UL,CSA,CE



选项配件

附件A-601 600x600.gif


选项

要订购添加后缀:

描述

-SRH

单继电器增量时动作

-SRL

单继电器减量时动作

-OLS

OEM 型号

-RMR

远程安装继电器

-TAMP

防损坏旋钮

-MP

中压

-HP

高压

-LT

低温 (-20°F)

-NIST

可溯源证书


配件

型号

描述

A-298

平板嵌入式安装支架

A-601

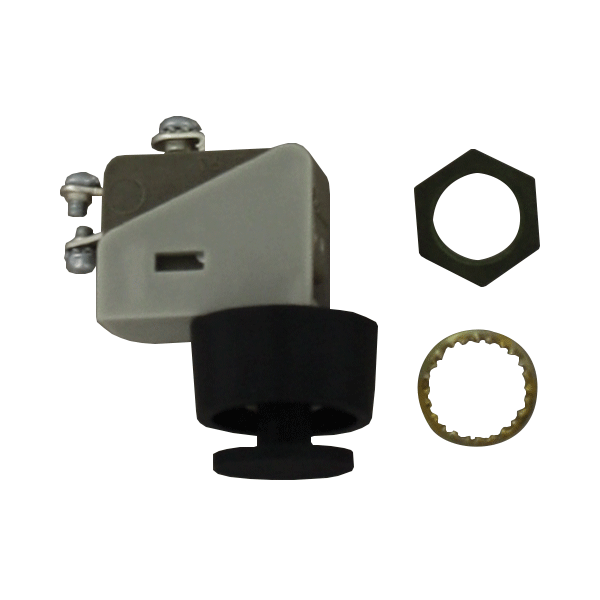

手动复位开关


选项和附件— 增加选项作为后缀。例如:A3001-LT

-SRH,单继电器增量时动作......................... -MP,中压.............................................

-SRL,单继电器减量时动作......................... -HP,高压.............................................

-OLS,OEM 型号................................... -LT,低温(-20oF) ..................................

-RMR,远程安装继电器.............................. A-298 平板嵌入式安装支架.................

-TAMP,防损坏旋钮................................. A-601,手动复位开关.........................



尺寸详图


尺寸图-A3000_DD.pdf



产品大图






型号列表


型号列表

型号

量程,in W.C.

正负组合量程

型号

量程,mm W.C.

正负组合量程

型号

量程,in W.C.

型号

量程,Pa.

A3000-00

0-.25

A3300-0

.25-0-.25

A3000-6MM

0-6

A3300-250PA

125-0-125

A3000-0

0-.50

A3301

.5-0-.5

A3000-10MM

0-10

A3300-500PA

250-0-250

A3001

0-1.0

A3302

1-0-1

A3000-25MM

0-25

型号

量程,kPa.

A3002

0-2.0

A3304

2-0-2

A3000-50MM

0-50

A3003

0-3.0

A3310

5-0-5

A3000-80MM

0-80

A3000-1KPA

0-1

A3004

0-4.0

A3320

10-0-10

A3000-100MM

0-100

A3000-1.5KPA

0-1.5

A3005

0-5.0

A3330

15-0-15

正负组合量程

A3000-2KPA

0-2

A3006

0-6.0

型号

量程,in W.C.

A3000-3KPA

0-3

A3008

0-8.0

A3300-20MM

10-0-10

A3000-4KPA

0-4

A3010

0-10

A3000-00AV

0-.25/300-2000

A3300-30MM

15-0-15

A3000-5KPA

0-5

A3015

0-15

A3000-0AV

0-.50/500-2800

型号

量程,Pa

A3000-8KPA

0-8

A3020

0-20

A3001AV

0-1.0/500-4000

A3000-10KPA

0-10

A3025

0-25

A3002AV

0-2.0/1000-5600

A3000-60PA

0-60

A3000-15KPA

0-15

A3030

0-30

A3010AV

0-10/2000-12500

A3000-20KPA

0-20

A3040

0-40

需要皮托管

A3000-125PA

0-125

A3000-25KPA

0-25

A3050

0-50


A3000-30KPA

0-30

A3060

0-60

A3000-250PA

0-250

正负组合量程

A3080

0-80

A3100

0-100

A3000-500PA

0-500

型号

量程,kPa

A3150

0-150

双向量程

A3000-750PA

0-750

A3300-1KPA

.5-0-   .5

A3000-00N

.05-.20

A3300-3KPA

1.5-0-1.5
