和Photohelic®尺寸一样的数显微差压控制器，有用于流量测量的开方输出

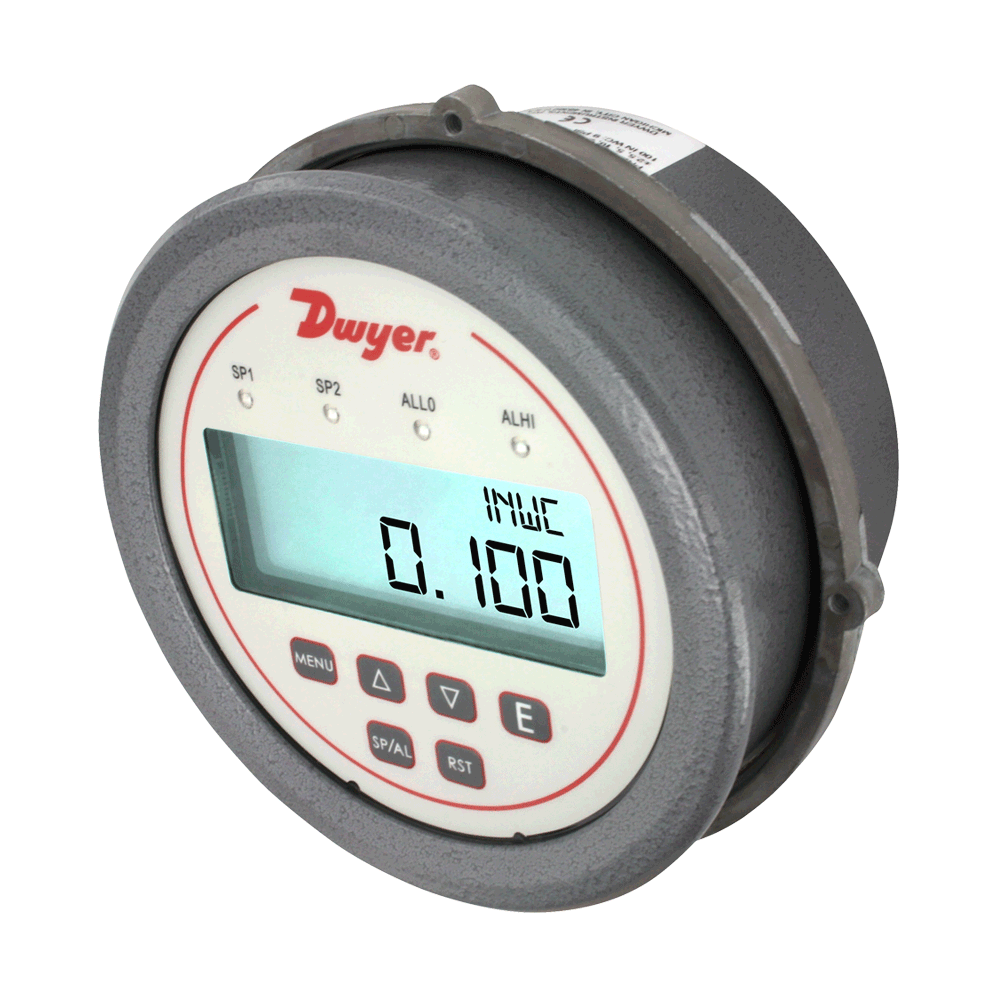

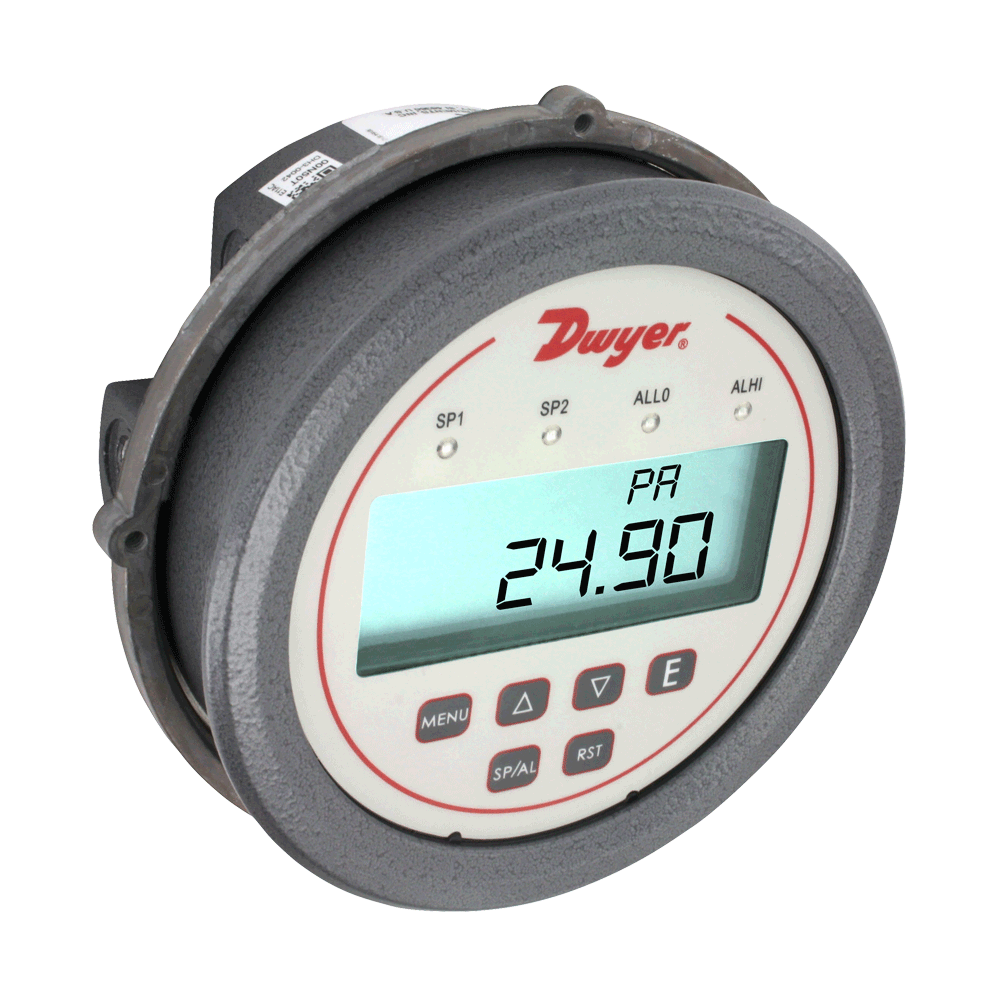

DH3系列Digihelic®微差压控制器是一款三合一的组合仪表，它将数显表，控制开关和变送器组合成一体。这样组合不仅仅节约了仓储空间，还节省了安装费用和时间。Digihelic®微差压控制器最适用于测量差压，风速或风量的应用场合。量程低至0.25到2.5英寸水柱的范围时精度为1%，量程大于或等于5英寸水柱时的精度为0.5%，还可以有正负组合量程。
Digihelic®微差压控制器可选各种通用的压力，风速，风量工程单位，它带有2个单刀双掷的开关，可调回差，并且还输出可对应量程的4-20mA输出信号。
采用面板上的按键编程配置非常容易：安全设置，工作方式选择（压力，风速或风量），工程单位选择，K系数选择，圆管方管选择，报警设定点设置，手动自动复位选择，报警延迟，峰谷值记录，数字阻尼，4-20mA对应量程等等。
应用及案例
• 风管风量
• 过滤器状态
• 风管或建筑物内静压
• 风门和风机控制
产品特色
• 三合一组合仪表一个产品可取代多个，从而节省库存，安装时间和费用。
• 即使在极低量程内，满量程精度为1%，对于高于5 in w.c.的量程精度为0.5%。具备更高的测量精度。
• 安全的菜单程序设计成只为有经验的技术人员使用

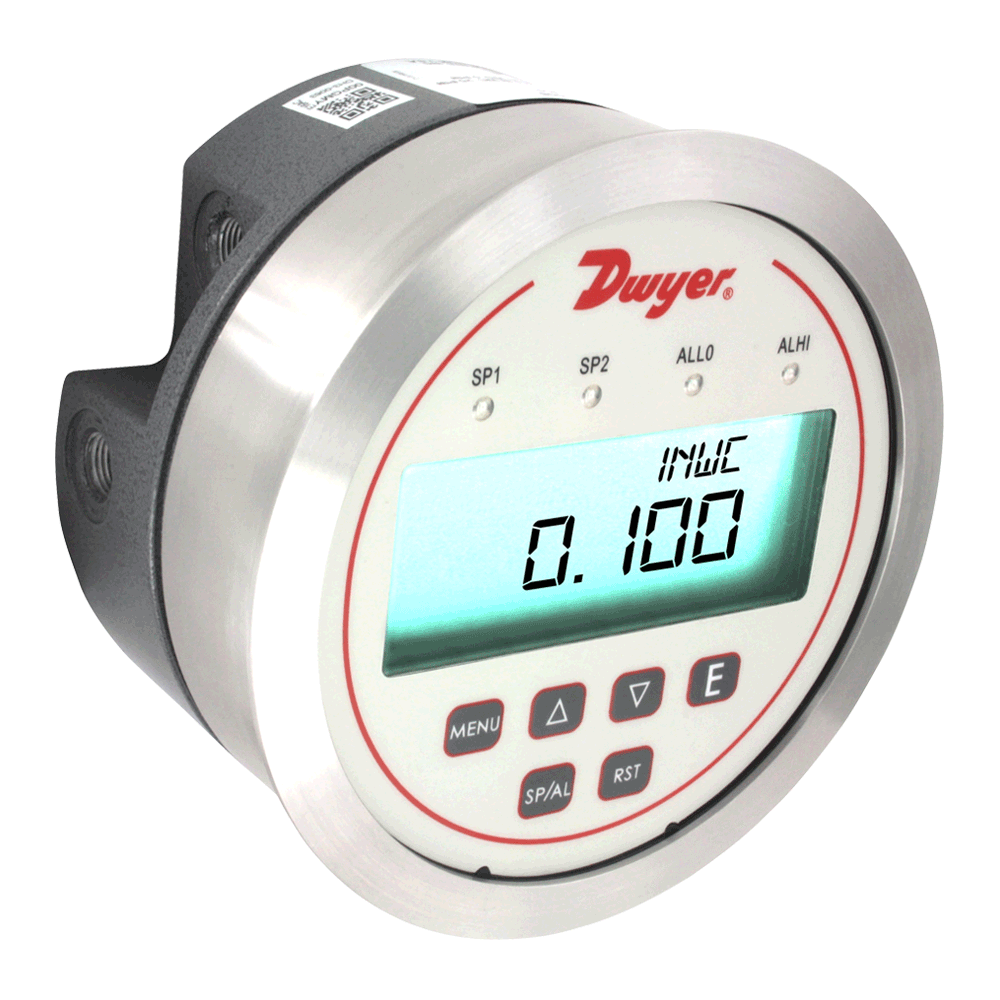

• 可选不锈钢表圈与Magnehelic®差压表的安装直径相同，简化了现场升级为DH3差压控制器。
适用介质：空气和不可燃，兼容气体
材 质：请咨询我们
外壳材料：压铸铝表壳和表圈
精 度：0.25 in和±0.25 in w.c. 量程：±1.5%；
0.5 in - 5 in w.c. 和对应的双向量程（除 ±2.5 in w.c.）：±1%；
所有其它量程：±0.5% @ 77°F （25°C）包括滞后和可重复性（经过1小时的预热）
稳 定 性：每年< ±1%
压力限制：量程≤ 2.5 in w.c.: 25 psi；
±2.5", 5 in w.c.: 5 psi；
10 in w.c.: 5 psi；
25 in w.c.: 5 psi；
50 in w.c.: 5 psi；
100 in w.c.: 9 psi
温度限制：32 - 140°F （0 - 60°C）
补偿温度范围：32 - 140°F （0 - 60°C）
温度影响：0.020%/°F （0.036/°C） 从 77°F （25°C）
对于0.25 in 和±0.25 in w.c. 量程：±0.03%/°F （±0.054%/°C）
电源要求：12 - 28 VDC, 12 - 28 VAC 50 - 400 Hz
电源消耗：最大3VA
输出信号：4 - 20 mA DC，最大900 Ω
零点和量程调整：通过菜单调整。
响应时间：250ms（阻尼设定-1）
显 示：背光4位LCD，0.4"高度LED指示灯，用于设定点和报警状态指示
电气连接：1/8" 内螺纹NPT。侧面或背面连接
安装方向：垂直地面安装

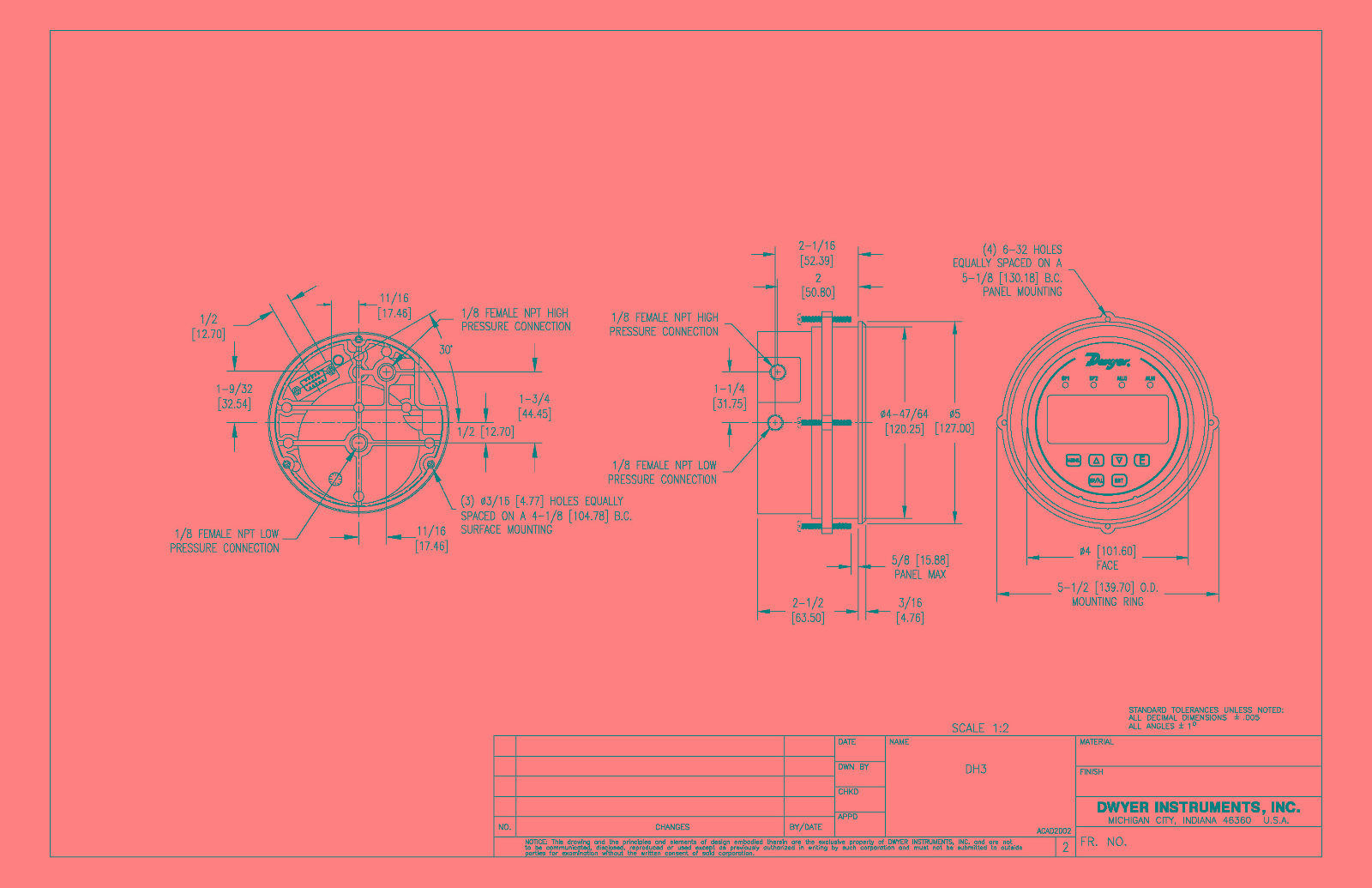

尺 寸：5" （127 mm） 外径 x 3-1/8" （79.38 mm）
-SS表圈：4-3/4''（120.7mm）外径x2-21/32（67.5mm）
重 量：1.75 lb （794 g）
机构认证：CE
开关技术指标
开关类型：2单刀双掷继电器
电气额定值：1 A @ 30 VAC/VDC
设定点调整：采用面板上的按键可调
选项 | |
要订购添加后缀： | 描述 |
-SS | 304磨砂不锈钢表圈。+和Magnehelic®差压表兼容。 |
例：DH3-004-SS | |
-NIST | NIST可溯源校准证书 |
例：DH3-004-NIST | |
-FC | 工厂校准证书 |
例：DH3-004-FC | |
配件 | |
型号 | 描述 |
A-298 | 嵌入式安装支架 |
A-301 | 用于1/4''金属管连接的静压取压头 |
A-302 | 用于3/16''和1/8''内径塑料或橡胶管的静压取压头 |
A-302F-A | 303不锈钢静压取压头带安装法兰；用于3/16''内径橡胶或塑料管；4''插入深度；包括安装螺钉 |
A-370 | 嵌入式安装支架；然后支架用于表面安装；钢制灰色环氧面漆 |
A-489 | 4''直式静压取压头带法兰 |
型号表 | |||
型号 | 量程 | 型号 | 量程 |
DH3-002 DH3-003 DH3-004 DH3-005 DH3-006 DH3-007 DH3-009
| 0 - 0.25 in w.c. 0 - 0.5 in w.c. 0 - 1 in w.c. 0 - 2.5 in w.c. 0 - 5 in w.c. 0 - 10 in w.c. 0 - 25 in w.c. | *DH3-010 *DH3-011 *DH3-013 *DH3-014 *DH3-015 *DH3-016 *DH3-017 *DH3-018 | 0 - 50 in w.c. 0 - 100 in w.c. 0 - ±0.25 in w.c. 0 - ±0.5 in w.c. 0 - ±1 in w.c. 0 - ±2.5 in w.c. 0 - ±5 in w.c. 0 - ±10 in w.c. |
*风速和风量不适用于正负组合量程型号以及DH3-010和*DH3-011。 | |||
