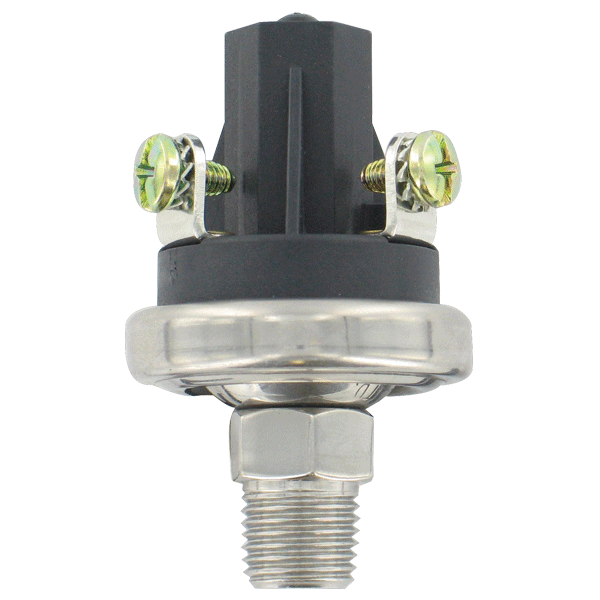

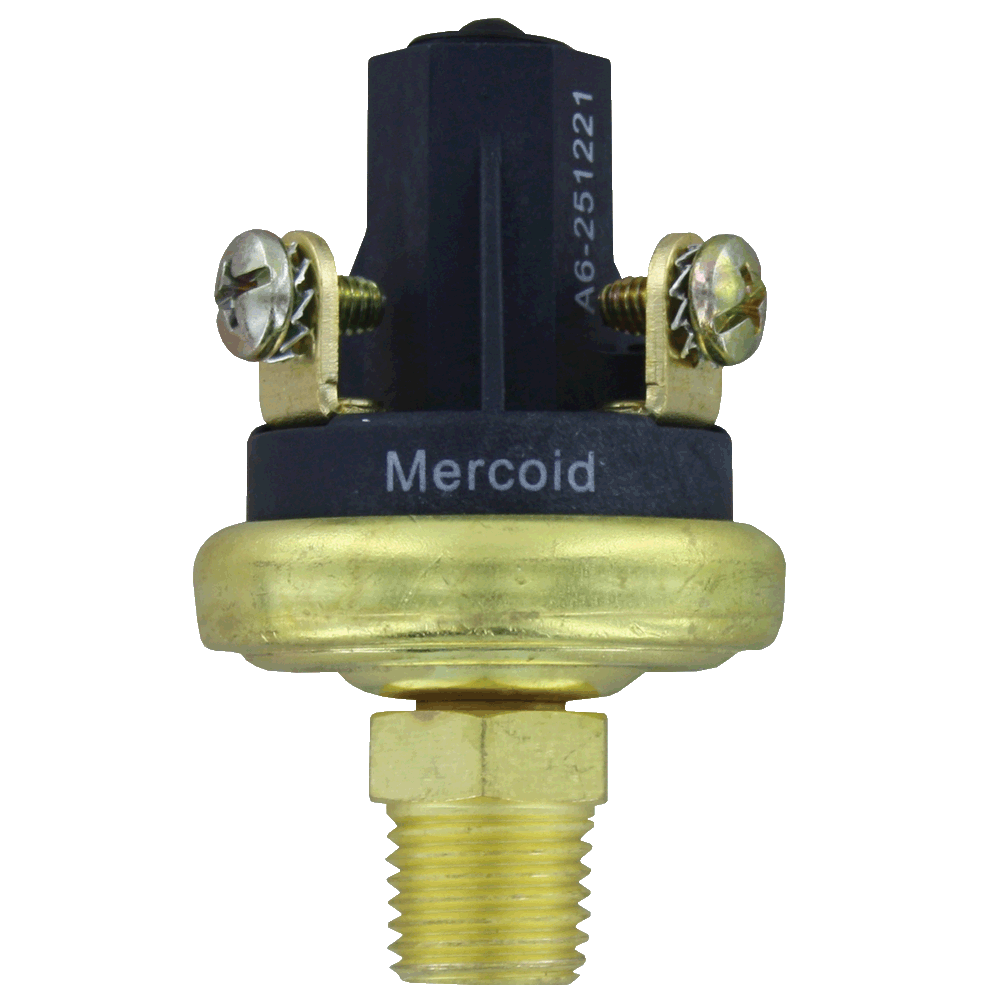

Dwyer 压力开关 A6系列

简单,可靠耐用

A6系列压力开关的特殊设计使其能够适用于更广的场合。该开关具有聚酰亚胺隔膜结构,与多种液体相兼容。安装简便, 1/4˝ NPT外螺纹连接,可以在任何方位进行安装。A6系列压力开关结构紧凑,具有强大的设定点功能,并且能够简单、方便的调节设定点。

应用及案例


• OEM

•  工艺设备

• 工艺应用



产品特色


· 高开关周期意味着延长使用寿命

· 简单地安装在任何位置和功能上,可为设备和OEM应用提供可靠的切换



技术指标


开关类型    单刀单掷常开

介       质    空气,发动机油, 传动油,喷气燃料以及类似的油气介质

接液材质    主体:黄铜或304 SS;隔膜: 聚酰亚胺薄膜

温度范围    -40 ~ 120 ℃(-40 ~ 248 °F )

压力范围    工作压力:设定点在0.5-24 psi为150 psi(10.3 bar);设定点在25-150 psi时 为250 psi(17.2bar)

试验压力    500 psi

爆裂压力    设定点在0.5-24 psi:750psi设定点在25-150 psi:1250 psi 防护等级    一般用途或者加盖: IP65全天候

反  复 性    设定点±10%

开关类型    单刀双掷

电气指标    阻抗:15A @ 6VDC, 8A @ 12VDC,4A @ 24VDC  感应:1A @ 120VAC,0.5A@40VAC

电气连接    #8-32螺丝接线端

过程连接    1/4" 外螺纹NPT

安装方向    任意方向

设定点调节    现场调节

认       证    CE

重       量    0.06 kg(0.13 lb)



选项配件


配件

型号

描述

A-439

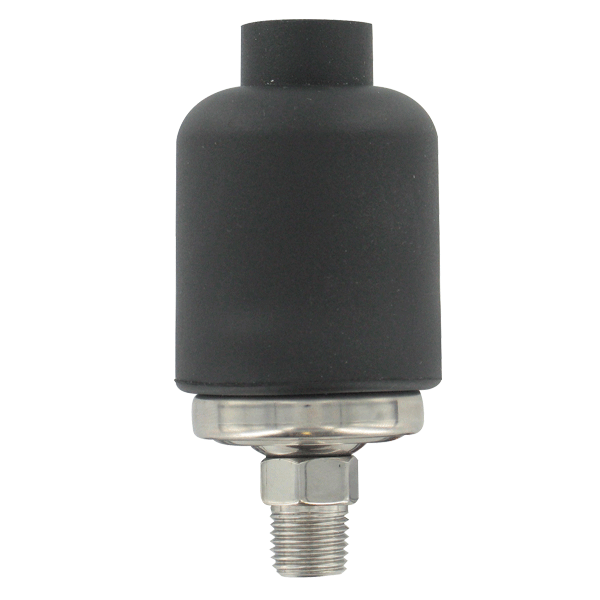

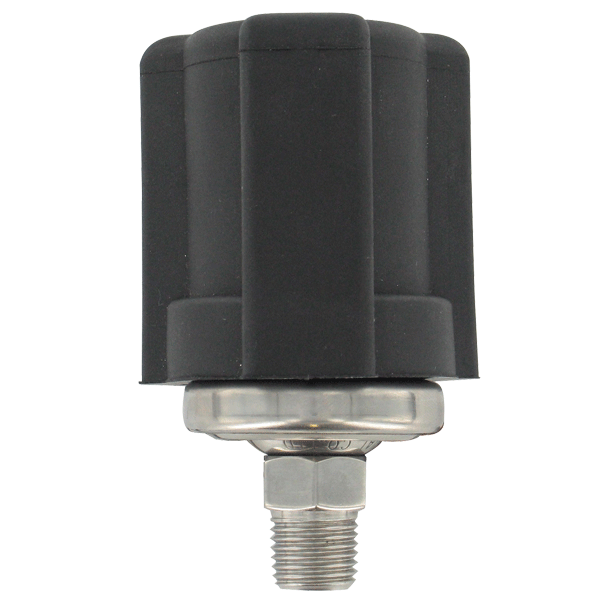

全天候IP65防护盖

A-440

全天候IP65防护带电线接孔



安装手册


Instruction Manual.pdf



产品大图





型号列表


型号表

型号

设定点 量程 psi(bar)

NC

NO

A6-153221

0.5 - 1(0.03 - 0.07)

1.1 - 3.1 (0.08 - 0.21)

A6-253221

1.1 - 3 (0.08 - 0.21)

2.27 - 6.05 (0.16 - 0.42)

A6-353221

3.1 - 7 (0.21 - 0.48)

4.22 - 10.75 (0.29 - 0.74)

A6-453221

8 - 13 (0.55 - 0.90)

12.3 - 17.5 (0.85 - 1.21)

A6-553221

14 - 24 (0.97 - 1.66)

18.6 - 31.8 (1.28 - 2.19)

A6-653221

25 - 50 (1.73 - 3.45)

33.1 - 61 (2.28 - 4.21)

A6-753221

51 - 90 (3.52 - 6.21)

65.6-112.3(4.53 - 7.75)

A6-853221

91 - 150 (6.28 - 10.35)

114.7-198.3 (7.94 - 13.68)



订货选型
