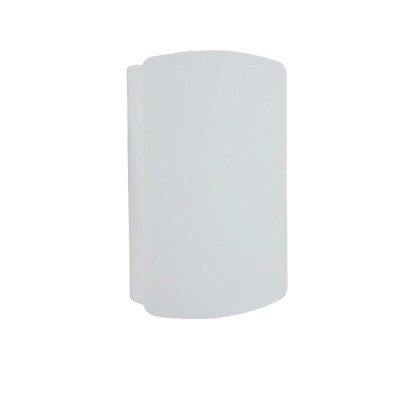

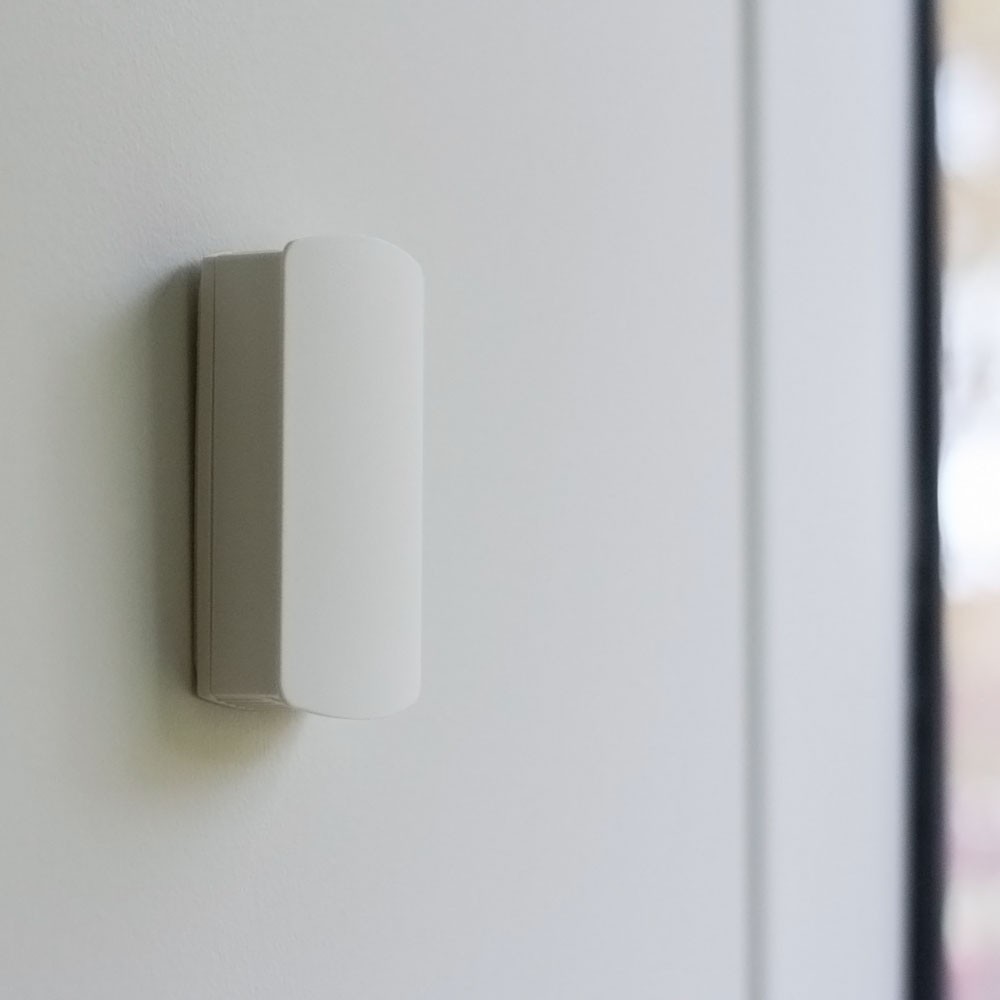

Dwyer 墙装式温湿度变送器 RHPLC系列

湿度精度2%或3%，多种温度输出方式

RHPLC墙装式温湿度变送器是一款用于楼宇自动化系统的经济简约型传感器。时尚的外壳使得传感器通风良好，以提高测量精度。采用高分子电容式传感原件输出线性模拟信号。温湿度组合型可以配置为电流、电压、RTD或热敏电阻输出。有多种热电阻或热敏电阻温度传感器可供选择。

应用及案例

• 空气节能器

• 房间舒适度监控

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品特色

• 2%或3%精度

• 单湿度或温湿度组合

• 各种热电阻或热敏电阻温度传感器

技术指标

传感器高分子电容式

相对湿度测量范围 0 ~ 100%相对湿度

相对湿度精度 2%精度的是在湿度为10 ~90%，温度25℃时达到2%精度；

3%精度的是在湿度为20 ~80%，温度25℃时达到3%精度

相对湿度迟滞 ±0.8%

相对湿度可重复性 ±0.1%（典型值）

温度输出范围 -40 ~ 60 ℃（-40 ~ 140°F）

热敏电阻温度传感器精度 ±0.2 ℃ @25 ℃（±0.36°F@ 77°F）

热电阻温度传感器精度 DIN B级；±0.3 ℃ @ 0 ℃ （±0.54°F @ 77°F）

电流/电压温度输出精度 ±0.3 ℃ @25 ℃（±0.9°F @ 72°F）

温度限制工作温度：-40 ~ 60 ℃（-40 ~ 140°F）；

储存温度：-40 ~ 80 ℃（-40 ~ 176°F）

电源要求 10 - 35 VDC（4 -20 mA或0 - 5 VDC或0 - 10 VDC输出）；

10 - 29 VAC（0 - 5 VDC或0 - 10 VDC输出）

响应时间 8S（t63）

电气连接螺丝端子排

漂移＜0.25%相对湿度/年

外壳材料聚碳酸酯

重量 4.4 oz（125 g）

机构认证 CE

选项配件

配件
型号	描述
SCD-PS	100-240 VAC / VDC 到 24 VDC转换电源
APT-40-5DN	交流电源变压器，输入120 / 208 / 240 / 277 / 480 VAC，隔离输出24 VAC，40 VA，双埠

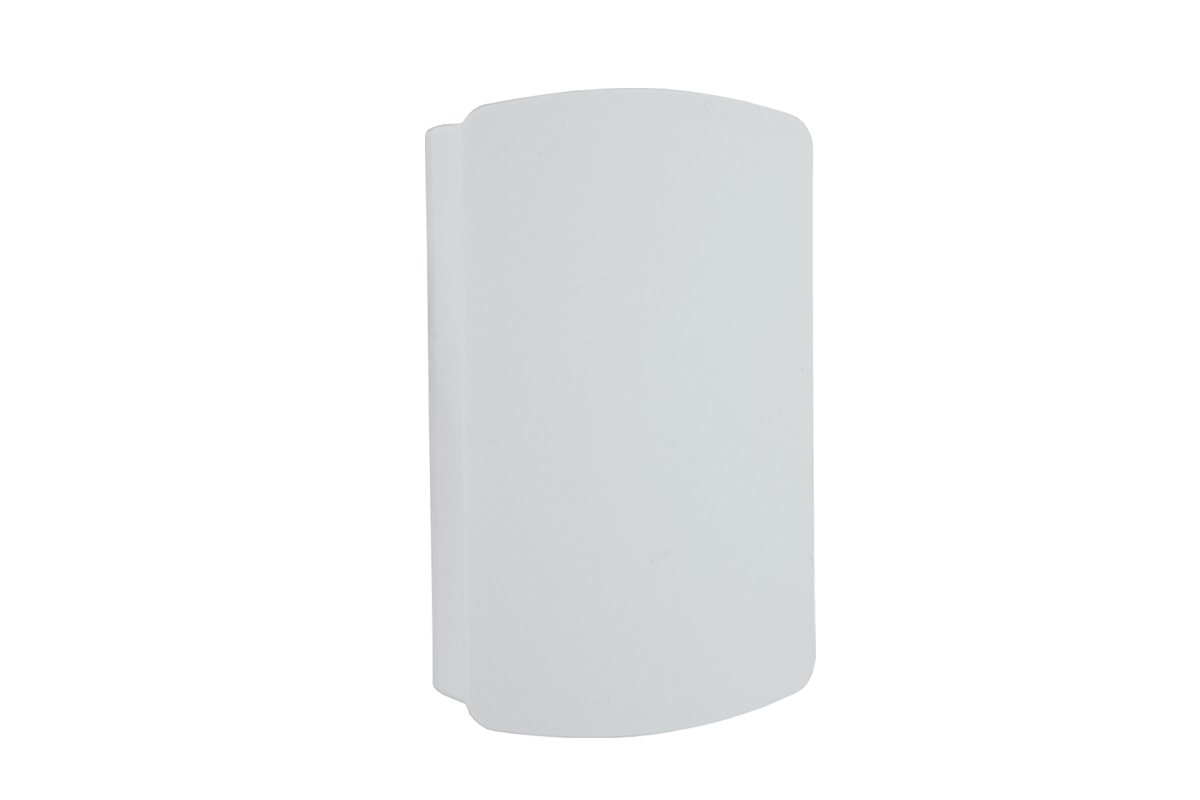

产品大图

型号列表

型号表
举例	RHPLC	-3	N		A	-FC	RHPLC-3N2A-FC
系列号	RHPLC						温湿度变送器
精度		2					2%精度
精度		3					3%精度
外壳			N				北美型墙装式
湿度输出				1			电流 4 ~ 20 mA
				2			电压 0 ~ 10 VDC
				3			电压 0 ~ 5 VDC
温度输出					0		无
					1		电流 4 ~ 20 mA
					2		电压 0 ~ 10 VDC
					3		电压 0 ~ 5 VDC
					A		10K Ω @ 25℃热敏电阻 III型
					B		10K Ω @ 25℃热敏电阻II型
					C		3K Ω @ 25℃热敏电阻
					D		100 Ω 热电阻 DIN 385
					E		1K Ω 热电阻 DIN 385
					F		20K Ω @ 25℃热敏电阻
选项						FC	工厂校准证书（3%精度）

订货选型

宣传彩页

中文版-DWYER RHPLC系列20V1.pdf

英文版-Dwyer RHPLC系列.pdf
