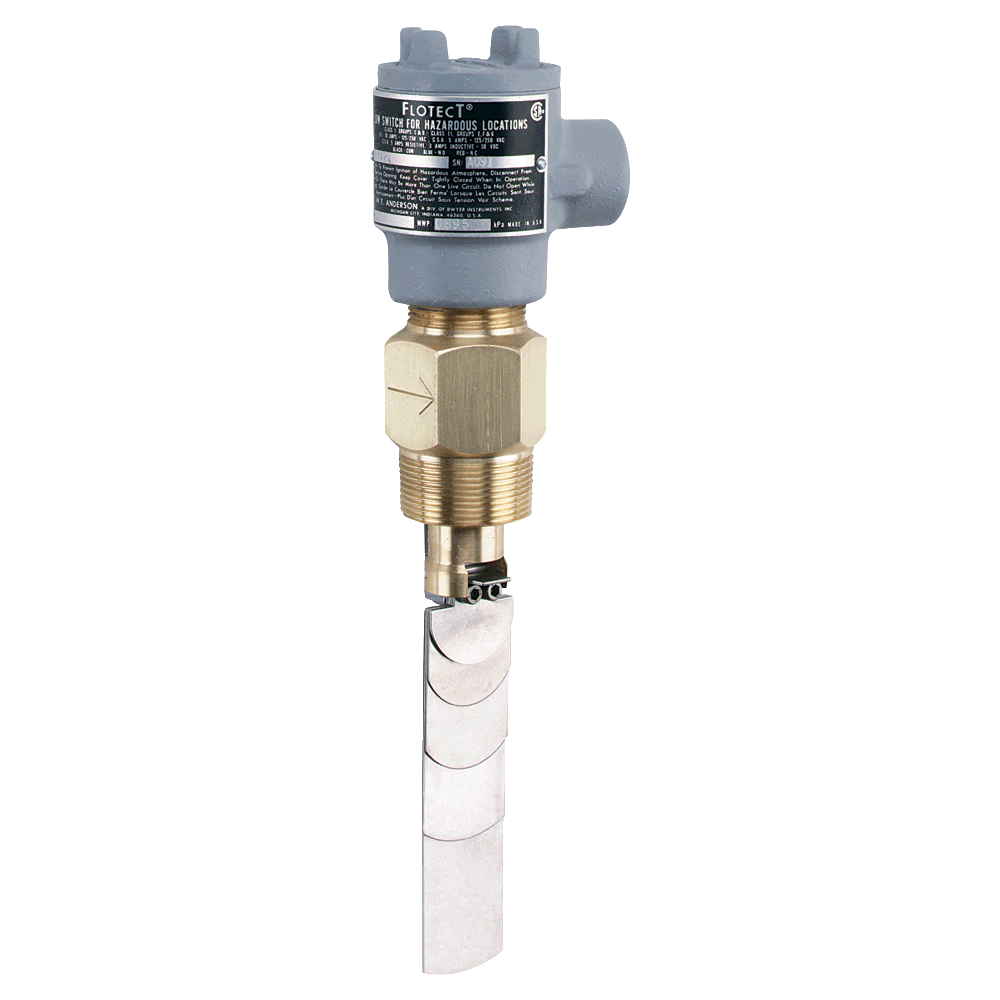

Dwyer 防爆叶片式流量开关 V4系列

Field Adjustable – Dependable Protection Against Flow Variation or Stopping in Pipelines for Fluids, Gases and Flowing Solids

V4系列 Flotect®流量开关坚固耐用、可靠,是自动保护设备和管道系统免受流量减少或损失损害的理想工具。经过世界各地数千个管道安装和处理厂的时间测试,该系列具有耐候性,符合NEMA 4和防爆要求(规格中包括清单)。该系列可用于1-1/2"(38.10mm)及以上的管道。

防漏、防爆型气体或液体流量开关;多叶片现场可调,管径1.5~20″;最高温度205℃;最大压力345bar


产品简介:
对于管路中液体、气体和流动固体的流量变化或断流具有可靠的保护。
提供用户指定的或通用的多层叶片可以现场安装在管径11/2"以上的管道上。设计符合NEMA-4水密结构。
简便可靠——V4系列FLOTECT 叶式流量开关可用来自动保护设备和管道系统免受流量减少或断流所带来的损坏。这种独特的磁驱动开关设计可保证优良的性能,使其广泛应用于世界上数以千计的管路和加工厂中。多层叶片可适合尺寸为1?″或更大的管道,也可以从厂家定做。仪表不含导致故障发生的波纹管、弹簧和密封等。相反,在图示固体金属开关主体中有一个磁铁吸引自由摆动的叶片,并且通过一个简单杠杆来驱动SPDT快动开关。
特征——设计简单的防止渗漏开关主体,由棒料精加工而成,它能承受2000psig(140kg/Cm2)的压力,可消除过程液体进入开关部件的可能。螺纹管的外壳盖允许在不断开整个处理过程情况下检查和拆卸电子组件十分容易。一定在切断电源的情况下进行。仪表可通过一个丁字接头,Thred-O-Let或法兰快速简便地直接安装在管道内。摆式叶片运动对液体流速能作出准确而持久地响应。多层式叶片或用户定作的叶片既具有对低流量的灵敏度又具有承受高流量的强度。如果需要,还可在安装过程中接一个延时记时器。所有开关均防爆,列入UL和CSA中,Class I,Groups C&D;Class II, Groups E,F和G,或放火达CENELEC/SAA EExd IIB T6(T Amb.=75℃);而且被FM认可的。=
应用——保护发动机、泵以及其它设备免受低流量或断流所带来的损害, 控制泵等设备的顺序操作,自动启动辅助泵和引擎或驱动报警和信号系统。当冷却系统出现故障时,水冷引擎、机器以及操作过程停止。当气流通过加热线圈失败时,使燃烧器停止工作。根据流量控制调节器。如果冷却液油停止流动时,机器将停止工作。
防爆外壳——U.L和C.S.A. I级,C和D组; II级, E,F和G组,CENELEC:EEXD IIB T6(T Amb.=75℉)。IP66 CII. Zone I.提供安装于1?″以上管路的通用或用户定作叶片,设计符合NEMA-4防水结构。
物理参数:
温度限制:标准275℉(135℃)
高温选择(非U.L C.S.A 或CENELEC/SAA)最大400℉(205℃)
工作压力:
黄铜1000psig(70kg/Cm2);
316不锈钢2000psig(140kg/Cm2)
只有SPDT不锈钢外壳可达到5000 Psig(350kg/Cm2)
额定电流和电压:
U.L 或CENELEC/SAA:
10A@125/250VAC C.S.A; 5A@125/250VAC. 5A(电阻),3A(电感)@30 VD选择值(非U.L C.S.A 或CENELEC/SAA);MV选择:干电路黄金接点额定值为:1A@125VAC, 1A(电阻),1/2A(电感)@30 VDC; MT选择:400℉(205℃),5A@30VDC
接线:
U.L/ C.S.A标准:16线规铜线, 6英寸(152毫米)长,用机械方法或焊接在开关上
CENELEC/SAA标准:接线板
开关体:经过磨削和钻孔的黄铜或不锈钢,其它材料也可
叶 片:316不锈钢1-9/16英寸(40毫米)宽,标准Trim包括430不锈钢和焊接料,其它材料也可
管路连接:标准1-1/2″NPT用于安装在1-1/2″Thredolet上,提供Thredolet安装配件。
安 装:安装在垂直方向5度以内,便于操作,也可水平安装(垂直管道)。
重 量:4磅, 5盎司(1.96公斤)。
选 购 件:所有的316不锈钢接液部件,镍合金保磁用衔铁,DPDT电路,用于熔化石蜡的筒式加热器,延时继电器。
通用叶片启动--恢复范围
冷水: 在1-1/2″管径的管道中,低至8.8-3.0GPM(2.0-0.7M3 HR),高至在20英寸的管道中2900-1100 GPM(659-250 M3 HR)。
空气:在1?″管径的管道中,低至61-25SCFM(0.03-0.012NM3/S ),高至在20英寸的管道中14300-5900 SCFM(6.7-2.8NM3/S )。
